Emission Control System

System Description

The emission control system includes a Three Way Cata-

lytic Converter (TWC), Exhaust Gas Recirculation (EGR)

system, Positive Crankcase Ventilation (PCV) system and
Evaporative Emission (EVAP) system. The emission control
system is designed to meet federal and state emission
standards.

Tailpipe Emission

Inspection

Do not smoke during this procedure. Keep

any open flame away from your work area.

1. Start the engine. Hold the engine at 3,000 rpm with

no load (in Park or neutral) until the radiator fan

comes on, then let it idle.

2. Connect a tachometer.

3. Check and adjust the idle speed, if necessary (see

page

11-124

).

4. Warm up and calibrate the CO meter according to the

meter manufacturer's instructions.

5. Check idle CO with the headlights, heater blower,

rear window defogger, cooling fan, and air condition-

er off.

NOTE: (Canada) Depress the parking brake pedal.
Start the engine, then check that the headlights are
off.

CO meter should indicate 0.1% maximum.

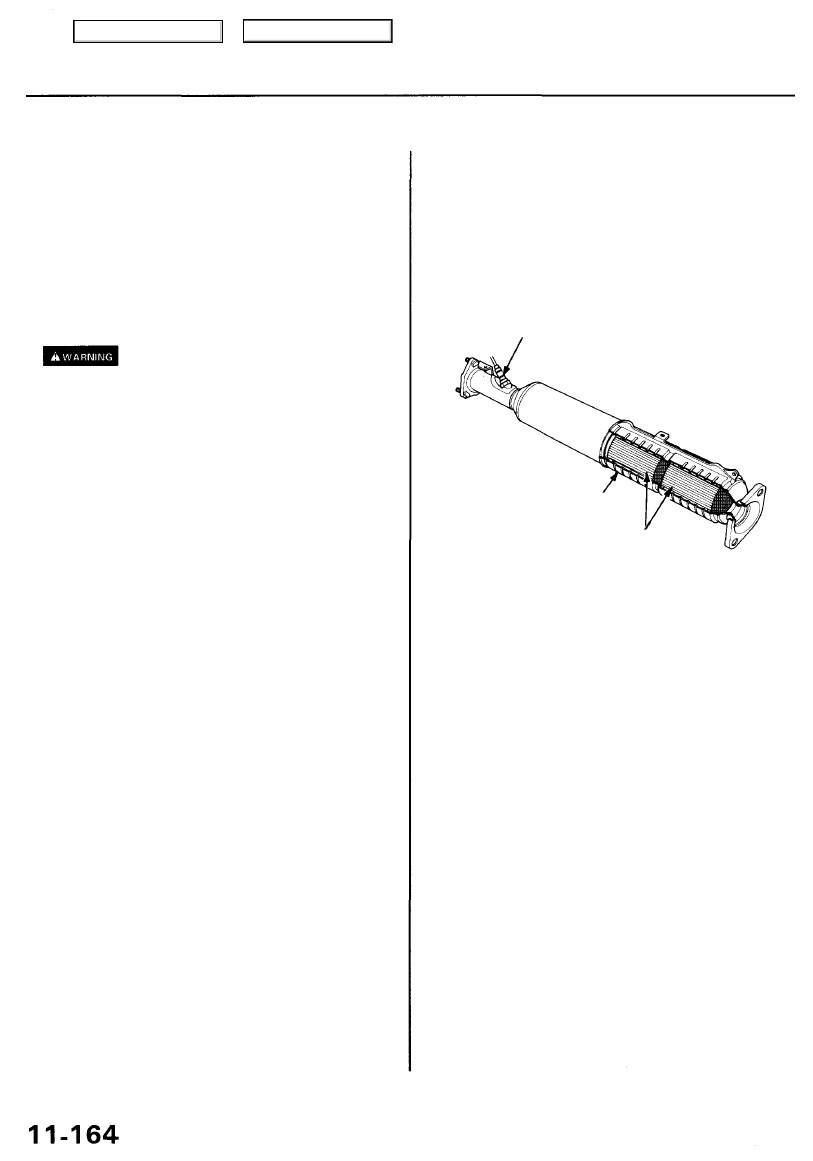

Three Way Catalytic Converter

(TWC)

Description

The Three Way Catalytic Converter (TWC) is used to
convert hydrocarbons (HC), carbon monoxide (CO), and

oxides of nitrogen (NOx) in the exhaust gas, to carbon
dioxide (CO

2

), dinitrogen (N

2

) and water vapor.

SECONDARY HEATED OXYGEN SENSOR (SENSOR 2)

HOUSING

THREE WAY
CATALYSTS

Main Menu

Table of Contents

The scan tool indicates Diagnostic Trouble Code (DTC) P0420: Catalyst system efficiency below threshold.

Description

This system evaluates the catalyst's capacity by means of the HO2S (Primary and Secondary) output during stable driving
conditions. If deterioration has been detected during two consecutive driving cycles, the MIL comes on and DTC P0420 will

be stored.

NOTE: If some of the DTCs listed below are stored at the same time as DTC P0420, troubleshoot those DTCs first, then

troubleshoot DTC P0420.

P0136, P0139: Secondary HO2S
P0141: Secondary HO2S Heater

Possible Cause
• TWC Deterioration
• Exhaust system leakage

Troubleshooting Flowchart

— The MIL has been reported on.
— DTC P0420 is stored.

Problem verification:
1. Do the PCM Reset Procedure.
2. Start the engine. Hold the

engine at 3,000 rpm with no
load (in Park or neutral) until
the radiator fan comes on.

3. Connect the ACS service con-

nector.

4. Test-drive 40 - 55 mph (64 -

88 km/h) for approx. 2 min-
utes. Then decelerate for at
least 3 seconds with the throt-
tle completely closed. Then
reduce the vehicle speed to
35 mph (56 km/h), and try to
hold it until the readiness code
comes on.

Is DTC P0420 indicated?

YES

Check the TWC (see

section 9

).

If necessary, replace the TWC.

Intermittent failure, system is OK
at this time.

NO

Main Menu

Table of Contents

Emission Control System

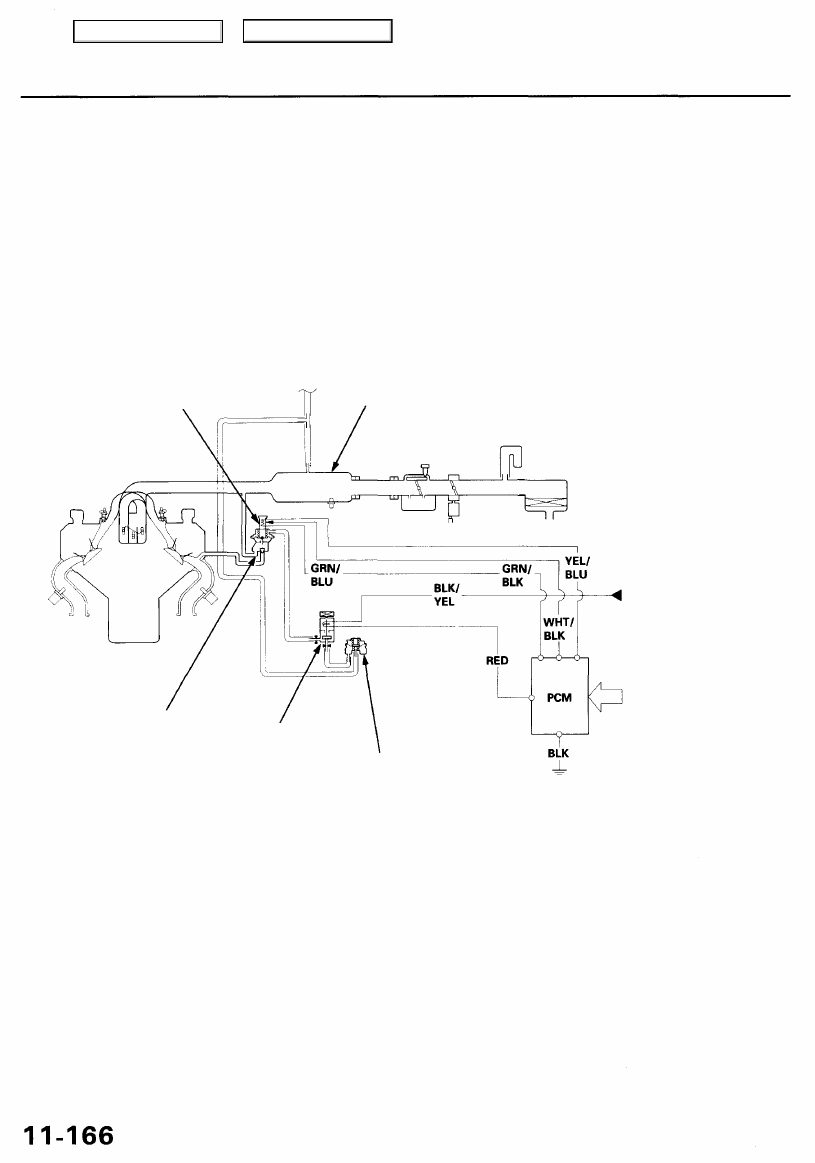

Exhaust Gas Recirculation (EGR) System

Description

The EGR system is designed to reduce oxides of nitrogen emissions (NOx) by recirculating exhaust gas through the EGR
valve and the intake manifold into the combustion chambers. It is composed of the EGR valve, EGR valve vacuum control
valve, EGR valve vacuum control solenoid valve, PCM and various sensors.
The PCM contains memories for ideal EGR valve lifts for varying operating conditions. The EGR valve position sensor

detects the amount of EGR valve lift and sends the information to the PCM. The PCM then compares it with the ideal EGR

valve lift which is determined by signals sent from the other sensors. If there is any difference between the two, the PCM
cuts current to the EGR valve vacuum control solenoid valve to reduce vacuum applied to the EGR valve.

EGR VALVE
POSITION SENSOR

INTAKE MANIFOLD

From No. 20 ECU (PCM)
(20 A) FUSE
(in the under-dash

fuse/relay box)

VARIOUS
SENSORS

EGR VALVE

EGR VALVE
VACUUM
CONTROL
SOLENOID
VALVE

EGR VALVE
VACUUM
CONTROL
VALVE

Main Menu

Table of Contents

The scan tool indicates Diagnostic Trouble Code (DTC) P0420: Insufficient flow in the Exhaust Gas Recirculation
(EGR) system.

Description
Deterioration (clogging, leakage, etc.) in the EGR line or EGR valve is detected by means of the changes in manifold abso-
lute pressure before and after the operation of the EGR valve.
If deterioration has been detected during two consecutive driving cycles, the MIL will come on and DTC P0401 will be

stored.

Possible Causes
• Clogging, leakage in the EGR line
• Faulty EGR valve

Troubleshooting Flowchart

Is DTC P0401 indicated?

Intermittent failure, system is OK
at this time.

YES

Clean the intake manifold EGR
port and EGR passage with car-
buretor cleaner.
Clean the passage inside the
EGR valve with carburetor
cleaner or replace the valve.

NO

Problem verification:

1. Do the PCM Reset Procedure.

2. Connect the ACS service con-

nector.

3. Test-drive under the following

conditions.
— Without any electrical load
— Transmission in posi-

tion

— Decelerate from 55 mph

(88 km/h) for at least 5 sec-
onds.

The MIL has been reported on.

DTC P0401 is stored.
