The scan tool indicates Diagnostic Trouble Code (DTC) P1128: Manifold Absolute Pressure (MAP) lower than

expected.

— The MIL has been reported on.
— DTC P1128 is stored.

Problem verification:
1. Turn the ignition switch ON (II).

2. Check the MAP with the scan

tool.

Is 54.1 kPa (406 mmHg, 16.0
in.Hg) or higher indicated?

Intermittent failure, system is OK
at this time.

The scan tool indicates Diagnostic Trouble Code (DTC) P1129: Manifold Absolute Pressure (MAP) higher than

expected.

Is 43.3 kPa (325 mmHg, 12.8
in.Hg) or less indicated?

Intermittent failure, system is OK
at this time.

Replace the MAP sensor.

NO

YES

Problem verification:
1. Start the engine. Hold the

engine at 3,000 rpm with no

load (in Park or neutral) until

the radiator fan comes on, then

let it idle.

2. Check the MAP with the scan

tool.

— The MIL has been reported on.
— DTC P1129 is stored.

Replace the MAP sensor.

NO

YES

Main Menu

Table of Contents

PGM-FI System

Intake Air Temperature (IAT) Sensor

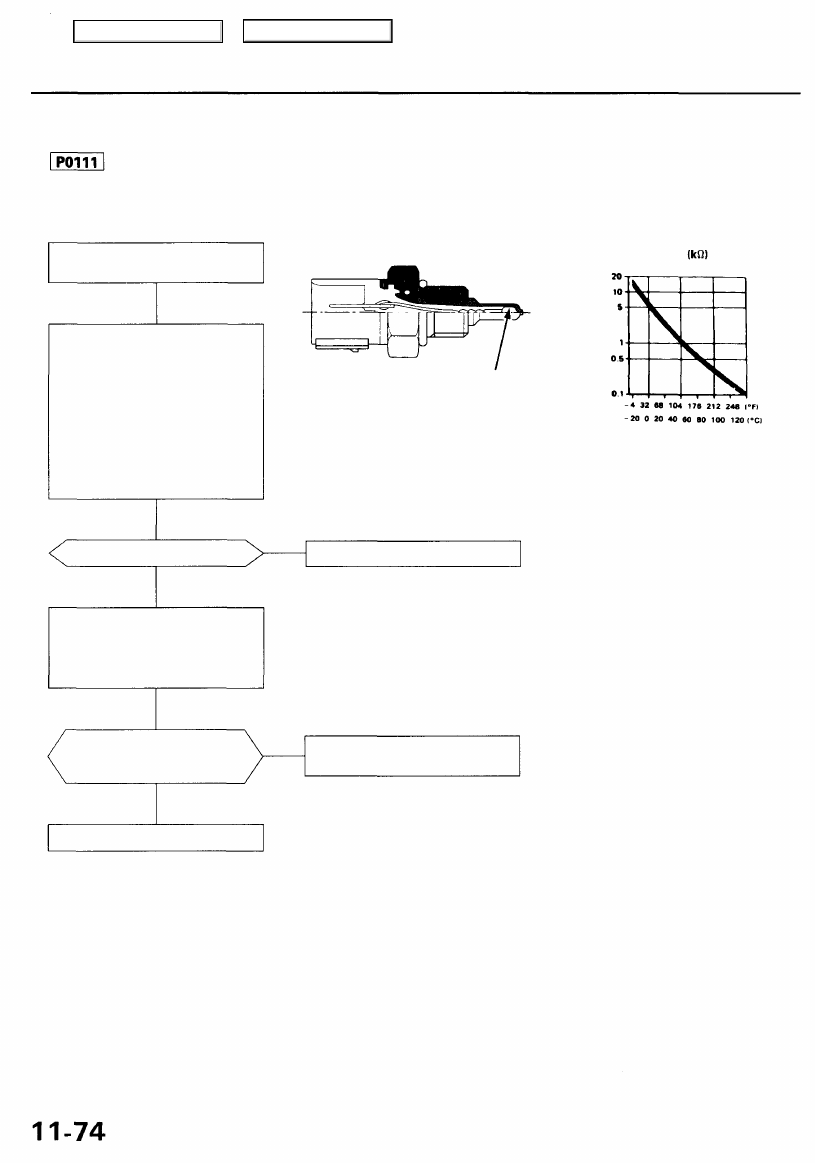

The scan tool indicates Diagnostic Trouble Code (DTC) P0111: A range/performance problem in the Intake Air

Temperature (IAT) Sensor circuit.

The IAT Sensor is a temperature dependant resistor (thermistor). The resistance of the thermistor decreases as the intake

air temperature increases as shown below.

— The MIL has been reported on.
— DTC P0111 is stored.

Problem verification:
1. Turn the ignition switch OFF.
2. Disconnect the IAT sensor 2P

connector.

3. Remove the IAT sensor.
4. Reconnect the IAT sensor 2P

connector.

5. Leave the IAT sensor exposed

to ambient temperature.

6. Turn the ignition switch ON (II).
7. Check the IAT with the scan

tool.

Is ambient temperature indicated?

YES

Check the IAT sensor output:
1. Warm the IAT sensor with a

hair dryer.

2. Check the IAT with the scan

tool.

Did the IAT rise 1.8°F (1.0°C)
or more from the ambient

temperature?

RESISTANCE

THERMISTOR

Replace the IAT sensor.

Intermittent failure, system is OK
at this time.

Replace the IAT sensor.

NO

YES

NO

INTAKE AIR TEMPERATURE

Main Menu

Table of Contents

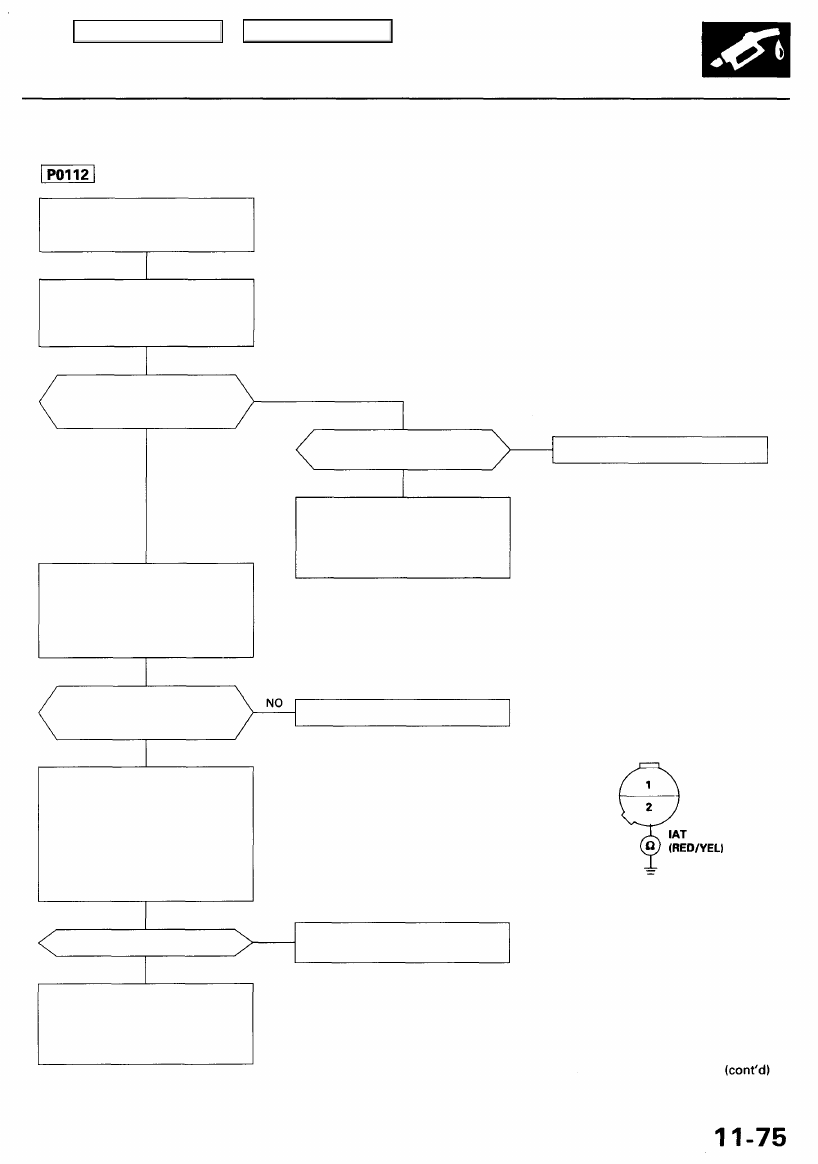

The scan tool indicates Diagnostic Trouble Code (DTC) P0112: A low voltage (high temperature) problem in the

Intake Air Temperature (IAT) sensor circuit.

— The MIL has been reported on.
— DTC P0112 is stored.
— Or from Probable Cause List.

Problem verification:

1. Turn the ignition switch ON (II).

2. Check the IAT with the scan

tool.

Is 302°F (150°C) or higher (or
H-Limit in Honda mode of the
PGM Tester) or 0 V indicated?

YES

Check for a short in the IAT sen-
sor:

1. Disconnect the IAT sensor 2P

connector.

2. Check the IAT with the scan

tool.

Is 302°F (150°C) or higher (or
H-Limit in Honda mode of the
PGM Tester) or 0 V indicated?

YES

Check for a short in the wire (IAT
line):

1. Turn the ignition switch OFF.

2. Disconnect the PCM connec-

tor D (22P).

3. Check for continuity between

No. 2 terminal on the IAT sen-
sor 2P connector and body
ground.

Is there continuity?

NO

Substitute a known-good PCM
and recheck (see page

11-42

for

immobilizer information). If nor-
mal IAT is indicated, replace the
original PCM.

NO

Is the correct ambient temper-
ature indicated*?

Replace the IAT sensor.

YES

Intermittent failure, system is OK
at this time. Check for poor con-
nections or loose wires at C251,
C254 (located at left shock tower),
C109 (IAT sensor) and PCM.

*: If the engine is warm, it will be higher

than ambient temperature.

Replace the IAT sensor.

IAT SENSOR 2P CONNECTOR (C109)

Wire side of female terminals

Repair short in the wire between
PCM (D8) and IAT sensor.

YES

NO

Main Menu

Table of Contents

PGM-FI System

Intake Air Temperature (IAT) Sensor (cont'd)

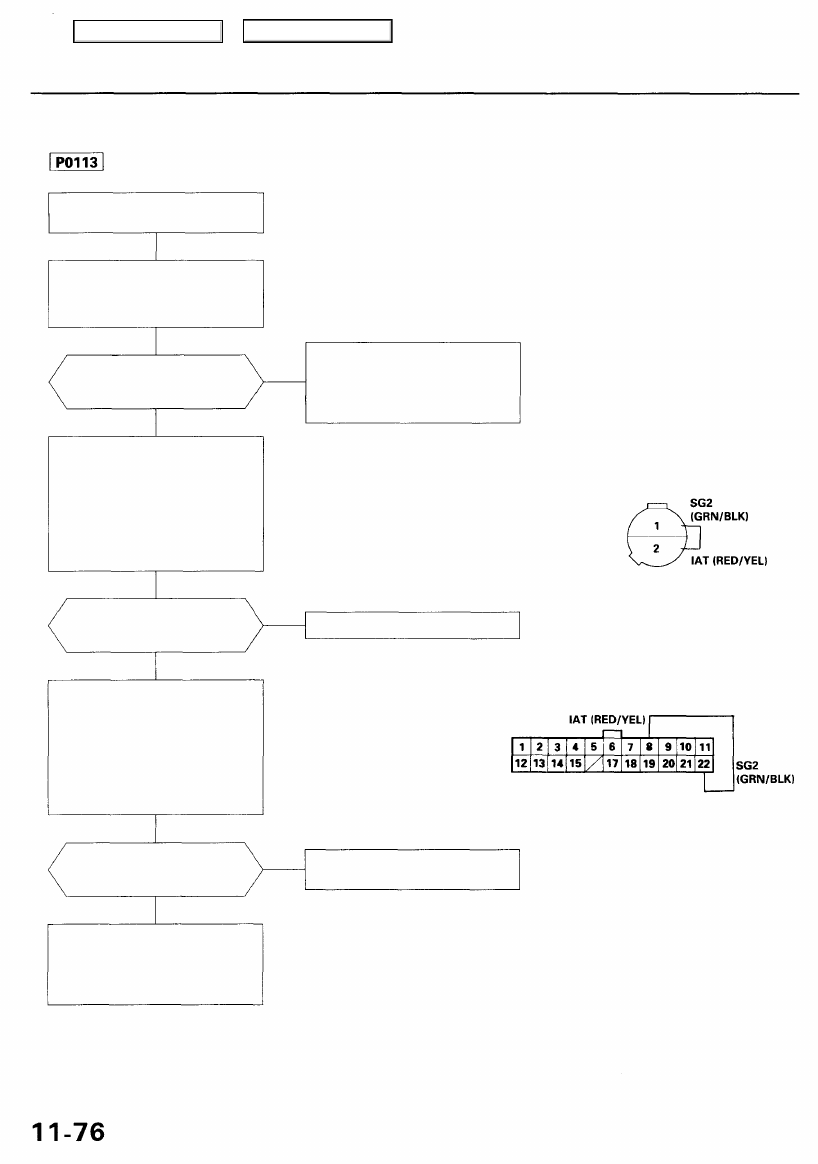

The scan tool indicates Diagnostic Trouble Code (DTC) P0113: A high voltage (low temperature) problem in the

Intake Air Temperature (IAT) sensor circuit.

— The MIL has been reported on.
— DTC P0113 is stored.

Problem verification:

1. Turn the ignition switch ON (II).

2. Check the IAT with the scan

tool.

Is -4°F (-20°C) or less (or L-
Limit in Honda PGM Tester) or
5 V indicated?

YES

Check for an open in the IAT sen-
sor:

1. Disconnect the IAT sensor 2P

connector.

2. Install a jumper wire between

the two terminals on the IAT
sensor 2P connector.

3. Check the intake air tempera-

ture with the scan tool.

Is -4°F (-20°C) or less (or L-
Limit in Honda PGM Tester) or
5 V indicated?

YES

Check for an open in the wires

(IAT, SG2 lines):
1. Turn the ignition switch OFF.
2. Install a jumper wire between

D8 and D22 on the PCM con-
nector.

3. Turn the ignition switch ON (II).
4. Check the IAT with the scan

tool.

ls -4°F (-20°C) or less (or L-
Limit in Honda PGM Tester) or
5 V indicated?

YES

Substitute a known-good PCM
and recheck (see page

11-42

for

immobilizer information). If nor-
mal IAT is indicated, replace the
original PCM.

Intermittent failure, system is OK
this time. Check for poor connec-
tions or loose wires at C251, C254
(located at left shock tower),
C109 (IAT sensor) and PCM.

Replace the IAT sensor.

PCM CONNECTOR D (22P)

Wire side of female terminals

Repair open in the wires between
PCM (D8, D22) and IAT sensor.

NO

NO

JUMPER WIRE

NO

IAT SENSOR 2P CONNECTOR (C109)

Wire side of female terminals

JUMPER WIRE
