Acura RL (1996-2004 year). Manual - part 352

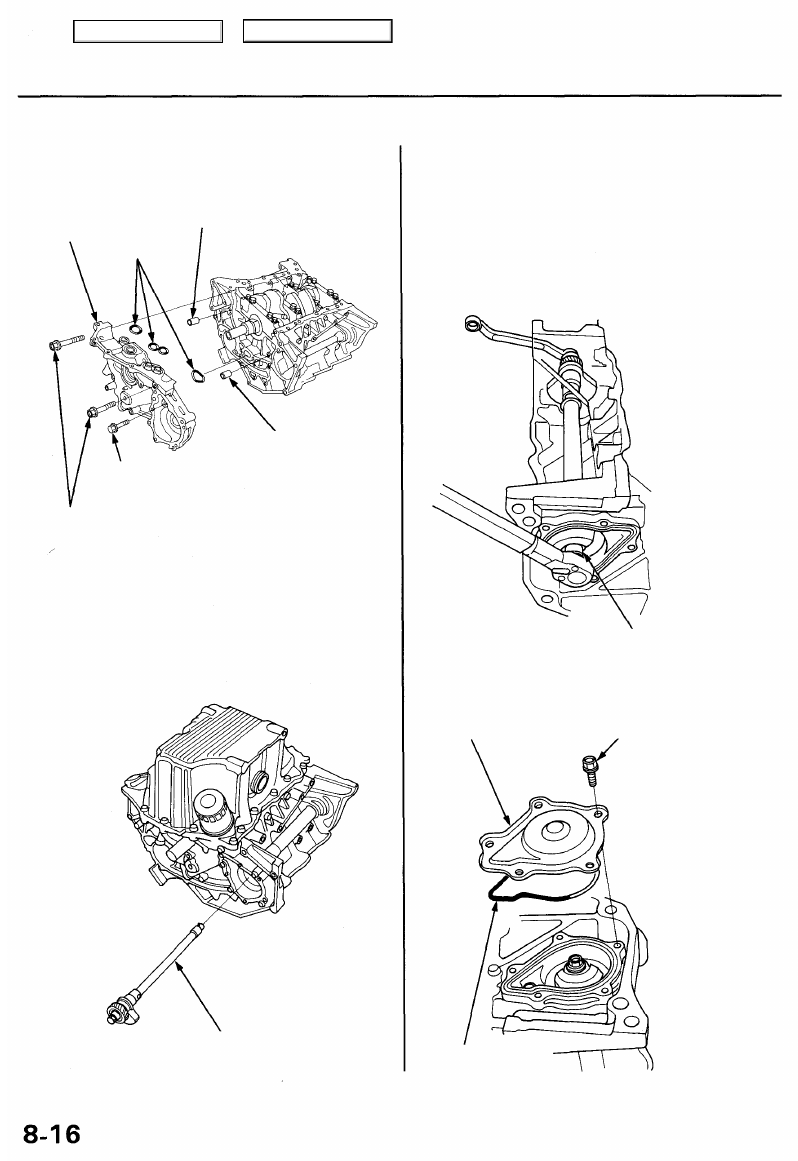

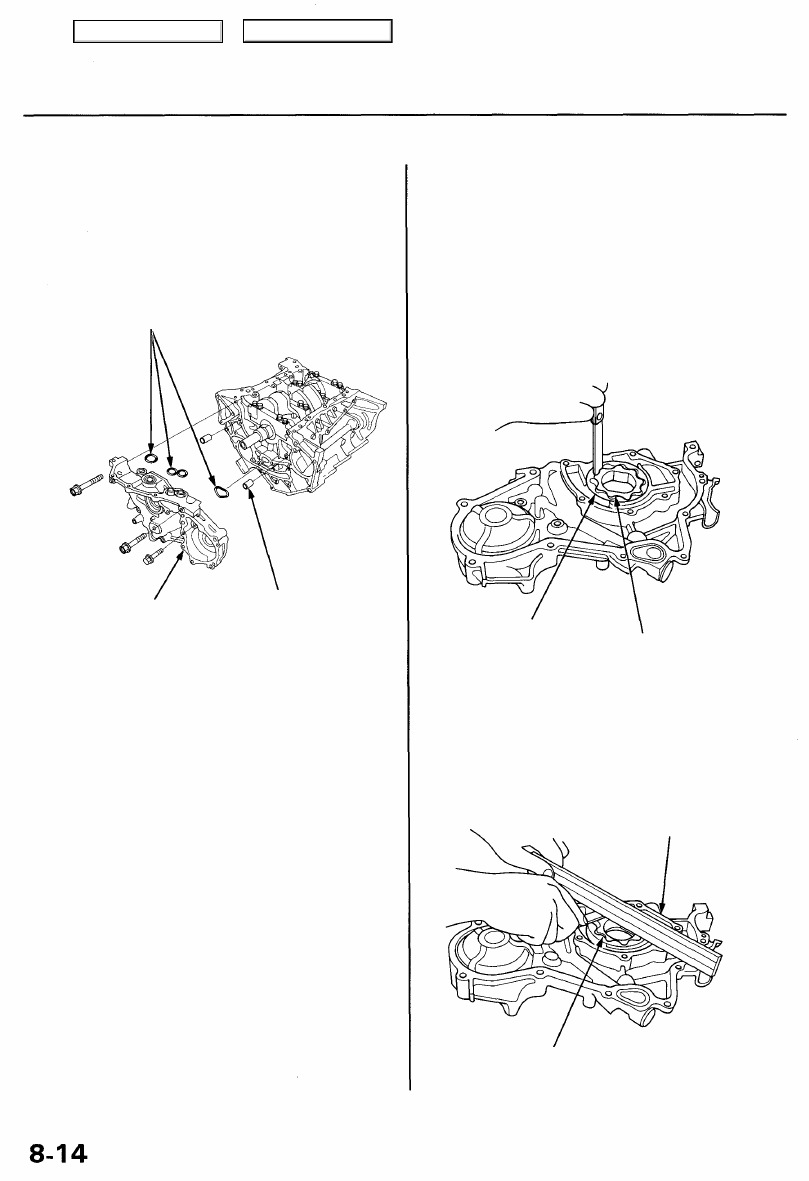

Oil Pump

Removal/lnspection/lnstallation (cont'd)

5. Remove the balancer shaft holder (see page

7-3

).

6. Remove the oil pan assembly.

7. Remove the oil pump.

O-RINGS

Replace.

OIL PUMP

DOWEL
PIN

ROTOR

HOUSING

Housing-to-Rotor Axial Clearance
Standard (New): 0.02 - 0.07 mm

(0.001 - 0.003 in)

Service Limit: 0.12 mm (0.005 in)

10. Check the housing-to-rotor axial clearance on the

pump rotor. If the housing-to-rotor axial clearance
exceeds the service limit, replace the set of inner
and outer rotors and/or the pump housing.

8. Remove the screws from the pump housing, then

separate the housing and cover.

9. Check the inner-to-outer rotor radial clearance on

the pump rotor. If the inner-to-outer rotor clearance

exceeds the service limit, replace the inner and outer
rotors.

Inner Rotor-to-Outer Rotor Radial Clearance
Standard (New): 0.02 - 0.16 mm

(0.001 - 0.006 in)

Service Limit: 0.20 mm (0.008 in)

OUTER ROTOR

INNER ROTOR

Main Menu

Table of Contents

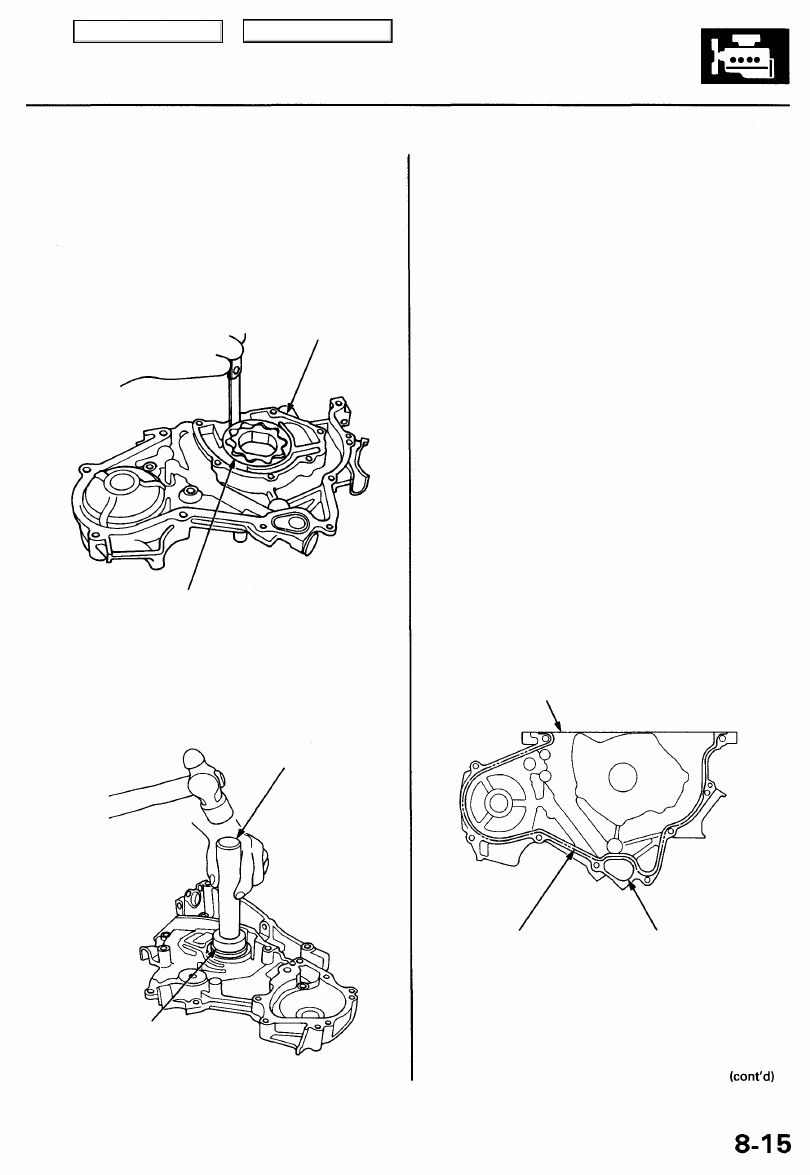

11. Check the housing-to-outer rotor radial clearance. If

the housing-to-outer rotor radial clearance exceeds
the service limit, replace the set of inner and outer

rotors and/or the pump housing.

Housing-to-Outer Rotor Radial Clearance
Standard (New): 0.10-0.18 mm

(0.004-0.007 in)

Service Limit: 0.20 mm (0.008 in)

HOUSING

12. Inspect both rotors and the pump housing for scor-

ing or other damage. Replace parts if necessary.

13. Remove the old oil seal from the oil pump.

14. Using the special tool, gently tap in the new crank-

shaft oil seal until the tool bottoms on the pump.

OUTER ROTOR

DRIVER

07749-0010000

ATTACHMENT,
62 x 68 mm

07746-0010500

Apply liquid gasket
along the broken line.

O-RING
GROOVE

OIL PUMP HOUSING

15. Reassemble the oil pump, applying liquid thread

lock to the pump housing screws.

16. Check that the oil pump turns freely.

17. Apply a light coat of oil to the seal lip.

18. Install the two dowel pins and new O-ring on the

cylinder block.

19. Apply liquid gasket to the cylinder block mating sur-

face of the oil pump.

NOTE:
• Use liquid gasket, Part No. 08718 - 0001 or 08718

- 0003.

• Check that the mating surfaces are clean and dry

before applying liquid gasket.

• Apply liquid gasket evenly, in a narrow bead cen-

tered on the mating surface.

• Do not apply liquid gasket to the O-ring grooves.
• To prevent leakage, apply liquid gasket to the

inner threads of the bolt holes.

• Do not install the parts if five minutes or more

have elapsed since applying liquid gasket.
Instead, reapply liquid gasket after removing old
residue.

• After assembly, wait at least 30 minutes before

filling the engine with oil.

Main Menu

Table of Contents

Oil Pump

Removal/lnspection/lnstallation (cont'd)

20. Install the oil pump to the cylinder block.

OIL PUMP

O-RINGS

Replace.

DOWEL PIN

DOWEL PIN

6 x 1.0 mm

12 N-m (1.2 kgf-m,
8.7 Ibf-ft)

8 x 1.25 mm

22 N-m (2.2 kgf-m,

16 Ibf-ft)

21. Install the oil pan (see page

8-10

).

22. Apply engine oil to the balancer shaft, then insert

the balancer shaft.

NOTE: Take care not to damage the journals when
installing the balancer shaft.

BALANCER
SHAFT

O-RING
Replace.

BALANCER SHAFT
REAR COVER

6 x 1.0 mm

12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

23. Install the balancer shaft holder (see page

7-3

).

NOTE: Apply liquid gasket around the oil hole to

the block mating surface.

24. Install the rear balancer weight.

25. Hold the balancer shaft as shown below, then tighten

the bolt.

8 x 1.25 mm

25 N-m (2.5 kgf-m,

18 Ibf-ft)

26. Install the balancer shaft rear cover.

Main Menu

Table of Contents

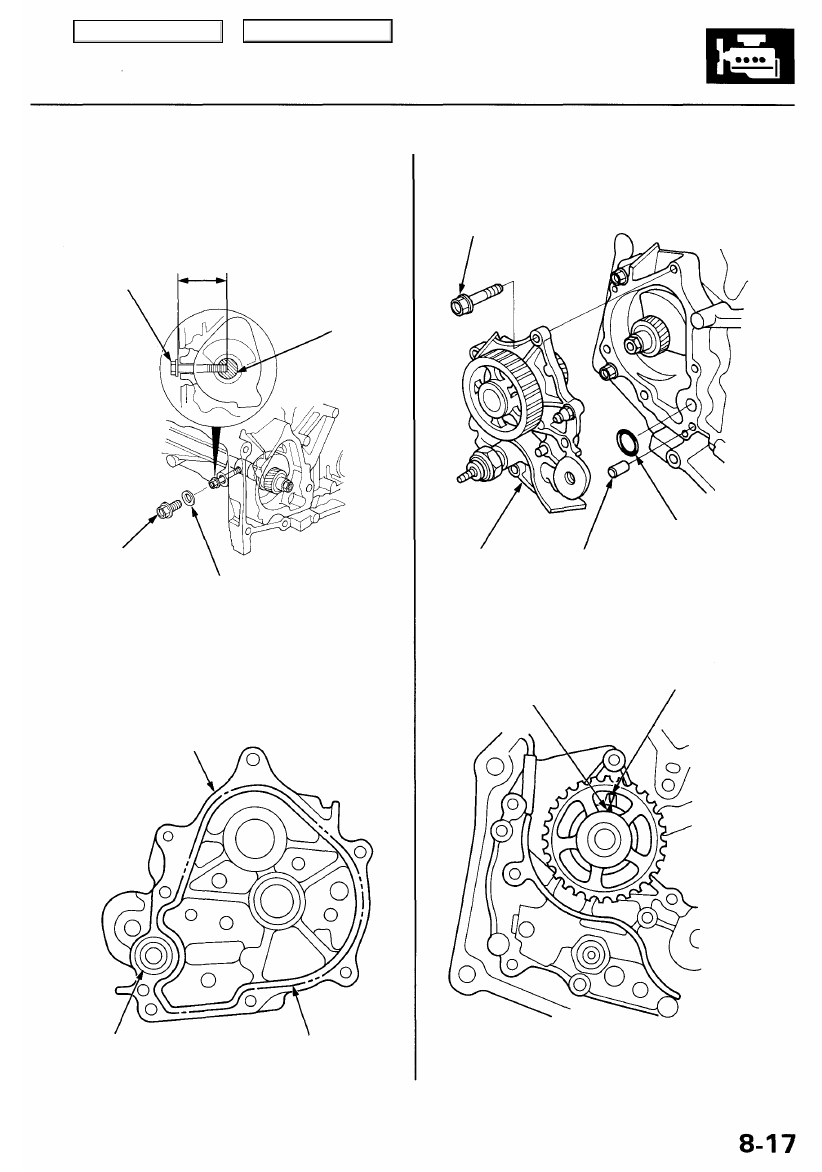

31. Remove the 6 mm bolt. Install the sealing bolt in the

maintenance hole. Use a new washer.

Apply liquid gasket
along the broken line.

O-RING
GROOVE

27. Align the maintenance hole and the balancer shaft

hole. Insert a 6 mm bolt that is at least 45 mm (1.8
in) long into the balancer shaft.

6 mm BOLT

45 mm (1.8 in) or longer

BALANCER

SHAFT

12 mm SEALING BOLT

20 N-m (2.0 kgf-m, 14 Ibf-ft)

WASHER

Replace.

28. Apply liquid gasket to the oil pump mating surface

of the balancer gear case.

BALANCER

GEAR CASE

29. Install the balancer gear case.

6 x 1.0 mm

12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

BALANCER
GEAR CASE

DOWEL

PIN

O-RING
Replace.

30. Check alignment of the pointers after installing the

balancer gear case.

BALANCER BELT
DRIVEN PULLEY
POINTER

BALANCER GEAR
CASE POINTER
