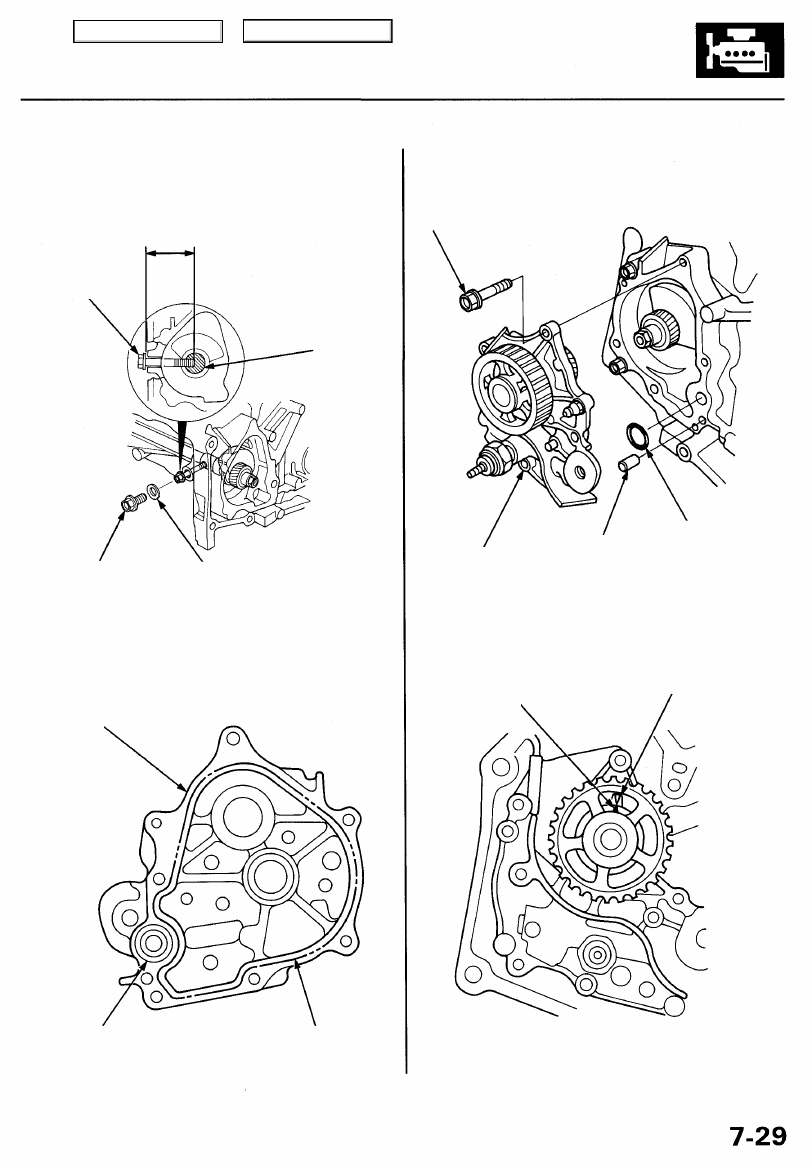

20. Align the maintenance hole and the balancer shaft

hole. Insert a 6 mm bolt that is at least 45 mm (1.8
in) long into the balancer shaft.

45 mm (1.8 in) or longer

6 mm BOLT

BALANCER

SHAFT

12 mm SEALING BOLT

20 N-m (2.0 kgf-m, 14 Ibf-ft)

WASHER

Replace.

21. Apply liquid gasket to the oil pump mating surface

of the balancer gear case.

BALANCER GEAR
CASE

O-RING
GROOVE

Apply liquid gasket
along the broken line.

24. Remove the 6 mm bolt. Install the sealing bolt in the

maintenance hole. Use a new washer.

22. Install the balancer gear case.

6 x 1.0 mm

12 N-m (1.2 kgf-m,
8.7 Ibf-ft)

BALANCER
GEAR CASE

DOWEL
PIN

O-RING

Replace.

23. Check alignment of the pointers after installing the

balancer gear case.

BALANCER BELT
DRIVEN PULLEY
POINTER

BALANCER GEAR
CASE POINTER

Main Menu

Table of Contents

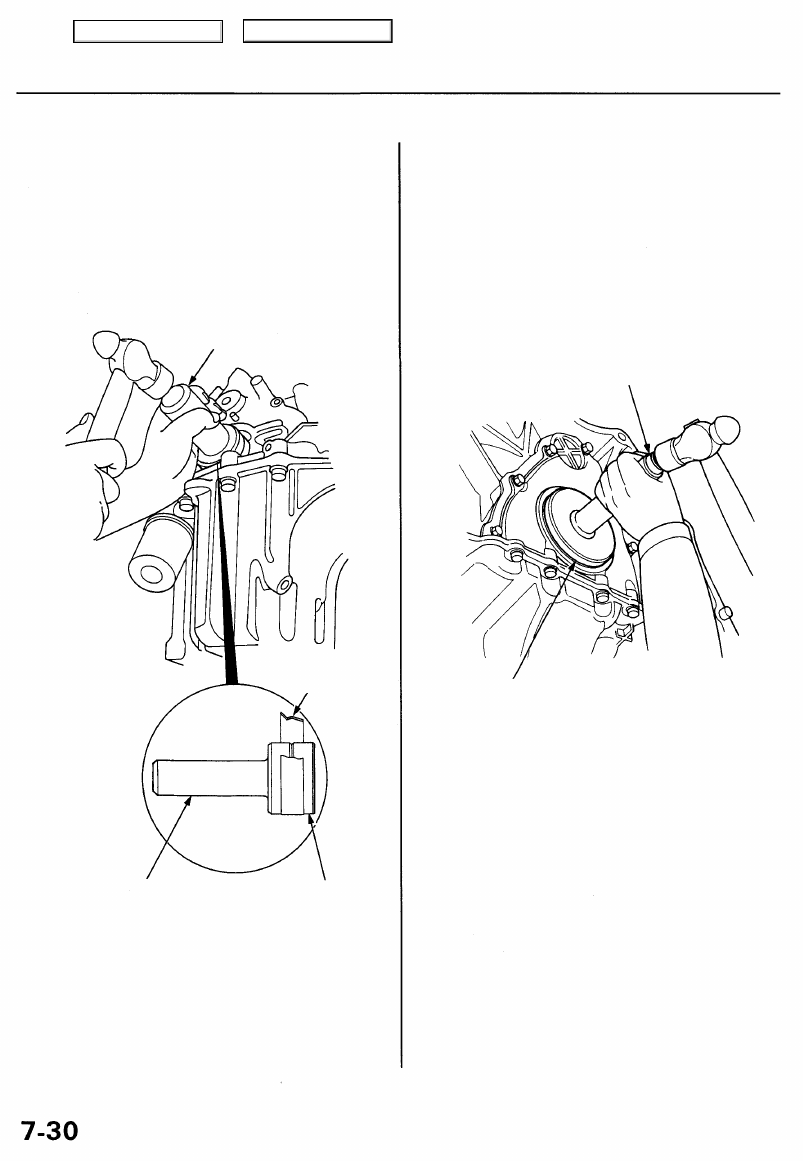

Crankshaft Oil Seals

Installation (engine removal not required)

NOTE: The seal surface on the block should be dry.

Apply a light coat of grease to the crankshaft and to the

lips of the seals.

1. Using the special tools, drive in the crankshaft oil

seal until the driver bottoms against the oil pump.

When the seal is in place, clean any excess grease

off the crankshaft and check that the oil seal lip is
not distorted.

Install seal with the
part number side

facing out.

Tape tools
together.

SEAL DRIVER

07GAD-PH70201

SUPPORT COLLAR

07965-SD90200

2. Measure the crankshaft oil seal thickness and the oil

seal housing depth. Using the special tool, drive the
crankshaft oil seal into the rear cover to the point
where the clearance between the bottom of the oil
seal and the rear cover is 0.2 - 0.5 mm (0.01 - 0.02

in) (see page

7-22

).

NOTE: Align the hole in the driver attachment with

the pin on the crankshaft.

DRIVER

07749-0010000

DRIVER ATTACHMENT

07948-SB00101

Install seal with the
part number side

facing out.

Main Menu

Table of Contents

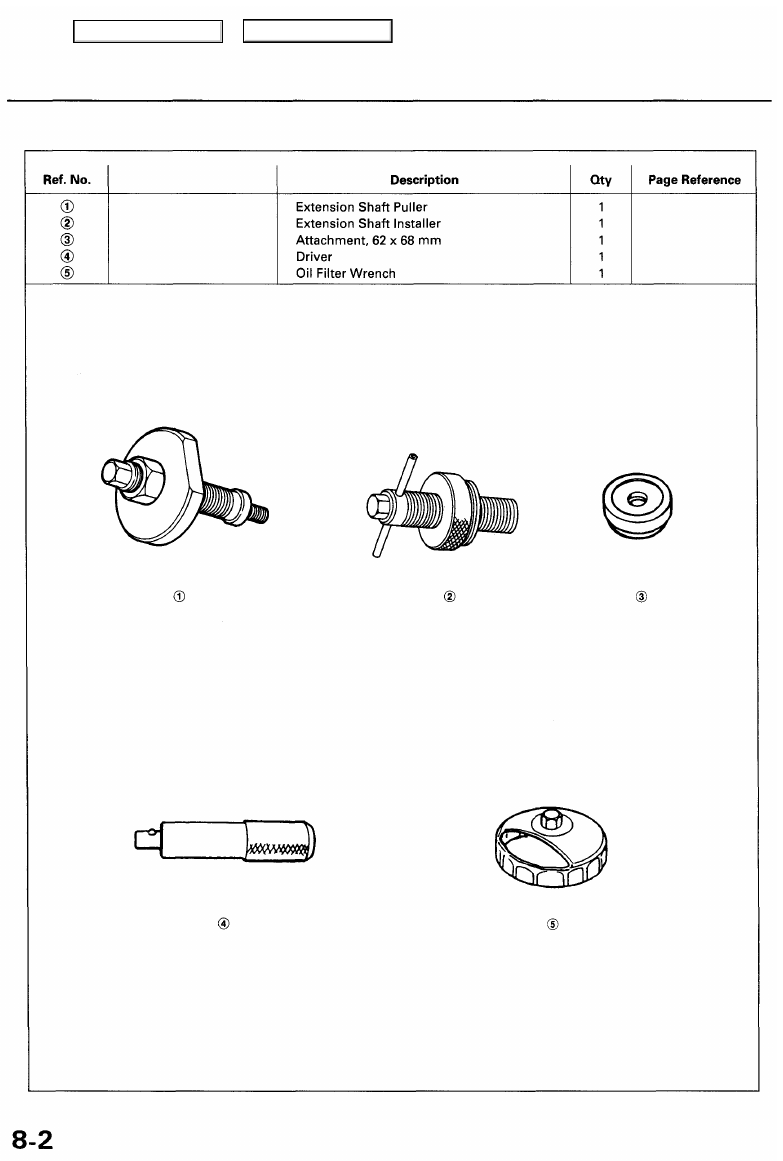

Special Tools

07LAC-PW50101
07MAF-PY40101
07746-0010500
07749-0010000
07912-6110001

Tool Number

8-9
8-11
8-15
8-15
8-6

Main Menu

Table of Contents

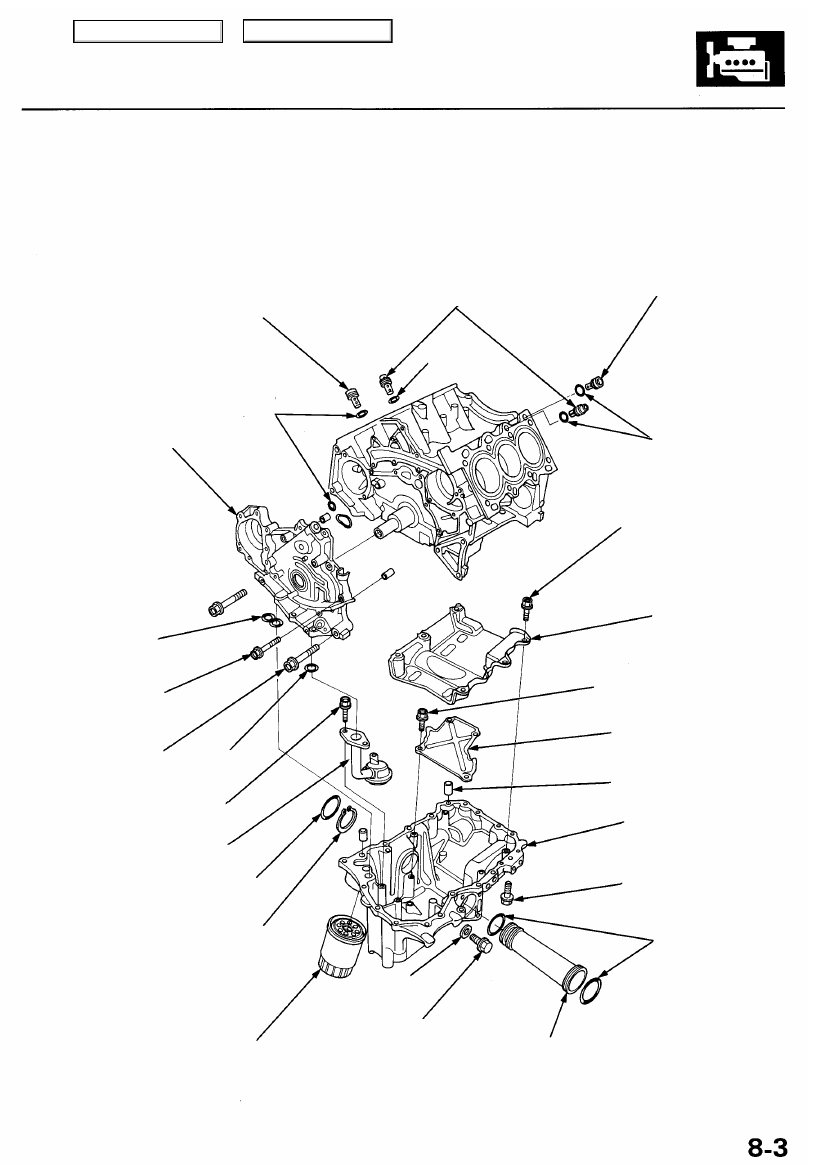

Illustrated Index

NOTE:

• Use new O-rings when reassembling.

• Apply oil to O-rings before installation.

• Use liquid gasket, Part No. 08718 - 0001 or 08718 - 0003.

• Clean the oil control orifice before installing.

• Remove the balancer shaft (see page

7-3

).

OIL CONTROL ORIFICE

(HYDRAULIC TAPPET)
Remove with 6 x 1.0 mm bolt
and clean.

OIL CONTROL ORIFICES

(CAMSHAFT JOURNAL)
Remove with 6 x 1.0 mm
bolt and clean.

OIL PUMP
Overhaul, page

8-12

Inspection, page

8-14

Apply liquid gasket to

block mating surface.

O-RING

Replace.

6 x 1.0 mm
12 N-m (1.2 kgf-m,
8.7 Ibf-ft)

8 x 1.25 mm
22 N-m (2.2 kgf-m,

16 Ibf-ft)

OIL CONTROL ORIFICE
(HYDRAULIC TAPPET)
Remove with 6 x 1.0 mm bolt
and clean.

O-RINGS
Replace.

6 x 1.0 mm

12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

BAFFLE PLATE

6 x 1.0 mm

12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

SNAP RING
Install with open
side facing up.

6 x 1.0 mm

12 N-m (1.2 kgf-m, 8.7 Ibf-ft)

LOWER BAFFLE
PLATE

DOWEL PIN

OIL PAN
Apply liquid gasket
to mating surface.

8 x 1.25 mm
22 N-m (2.2 kgf-m,

16 Ibf-ft)

O-RINGS

Replace.

OIL FILTER

Replacement, page

8-5

DRAIN BOLT

14 x 1.5 mm

44 N-m (4.5 kgf-m, 33 Ibf-ft)

Do not overtighten.

OIL PAN INNER
PIPE
Clean before installing.

O-RING
Replace.

O-RINGS

Replace.

O-RING
Replace.

OIL SCREEN

O-RING
Replace.

WASHER

Replace.
