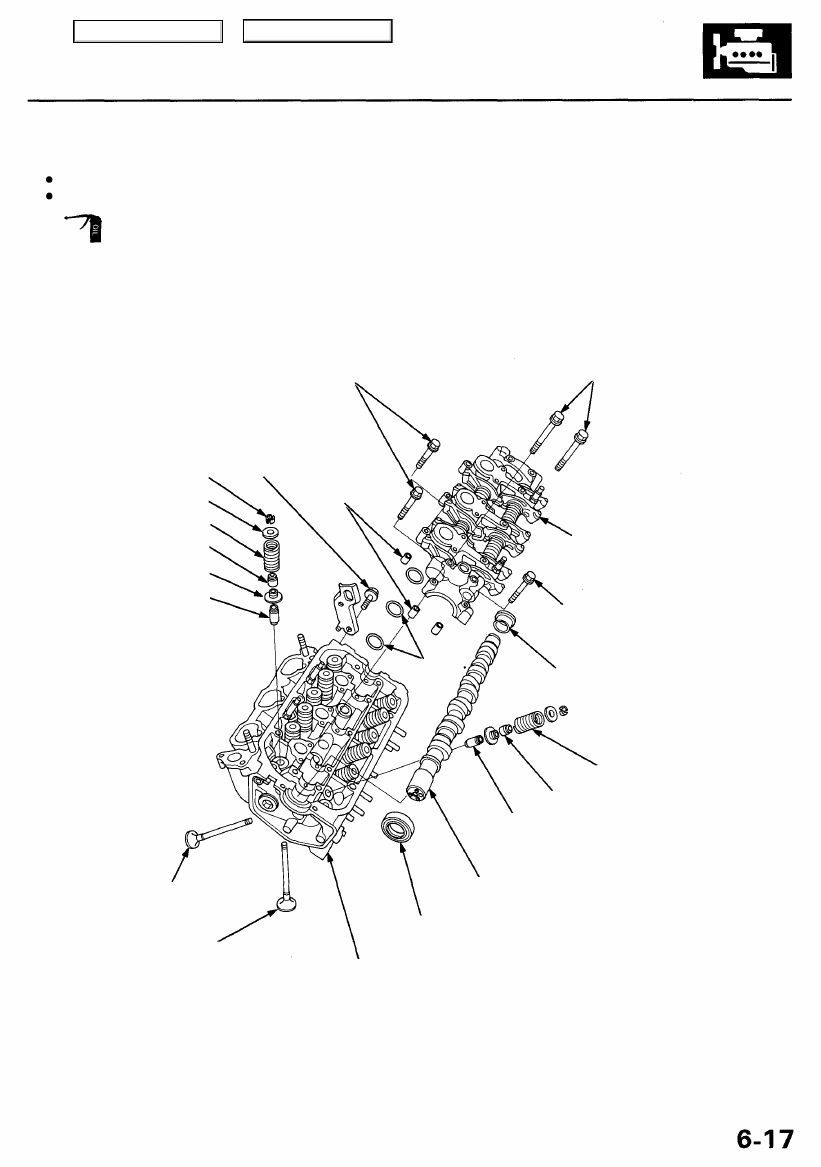

NOTE:

Use new O-rings and gaskets when reassembling.

Use liquid gasket, Part No. 08718 - 0001 or 08718 - 0003.

Prior to reassembling, clean all the parts in solvent, dry them, and apply lubricant to any contact parts.

6 x 1.0 mm

12 N-m (1.2 kgf-m, 8.7 Ibf-ft)

VALVE KEEPERS

SPRING RETAINER

INTAKE VALVE SPRING

VALVE SEAL

SPRING SEAT

VALVE GUIDE

EXHAUST VALVE

8 x 1.25 mm
22 N-m (2.2 kgf-m,
16 Ibf-ft)

6 x 1.0 mm
12 N-m (1.2 kgf-m,
8.7 Ibf-ft)

RUBBER PLUG

Apply liquid gasket.

VALVE GUIDE

Inspection, page

 6-31

Replacement, page

6-33

Reaming, page

6-34

CAMSHAFT

Inspection, page

6-26

INTAKE VALVE
Removal, page

6-29

Installation, page

 6-35

OIL SEAL
Replace.

CYLINDER HEAD

Removal, page

 6-18

Installation, page

6-37

Warpage, page

6-30

Valve seat reconditioning,

page

6-32

EXHAUST VALVE SPRING

VALVE SEAL

ROCKER ARM
ASSEMBLY
Disassembly/Reassembly, page

6-25

Inspection, page

6-28

DOWEL PIN

10 x 1.25 mm
44 N-m (4.5 kgf-m,
33 Ibf-ft)

O-RINGS

Replace.

Main Menu

Table of Contents

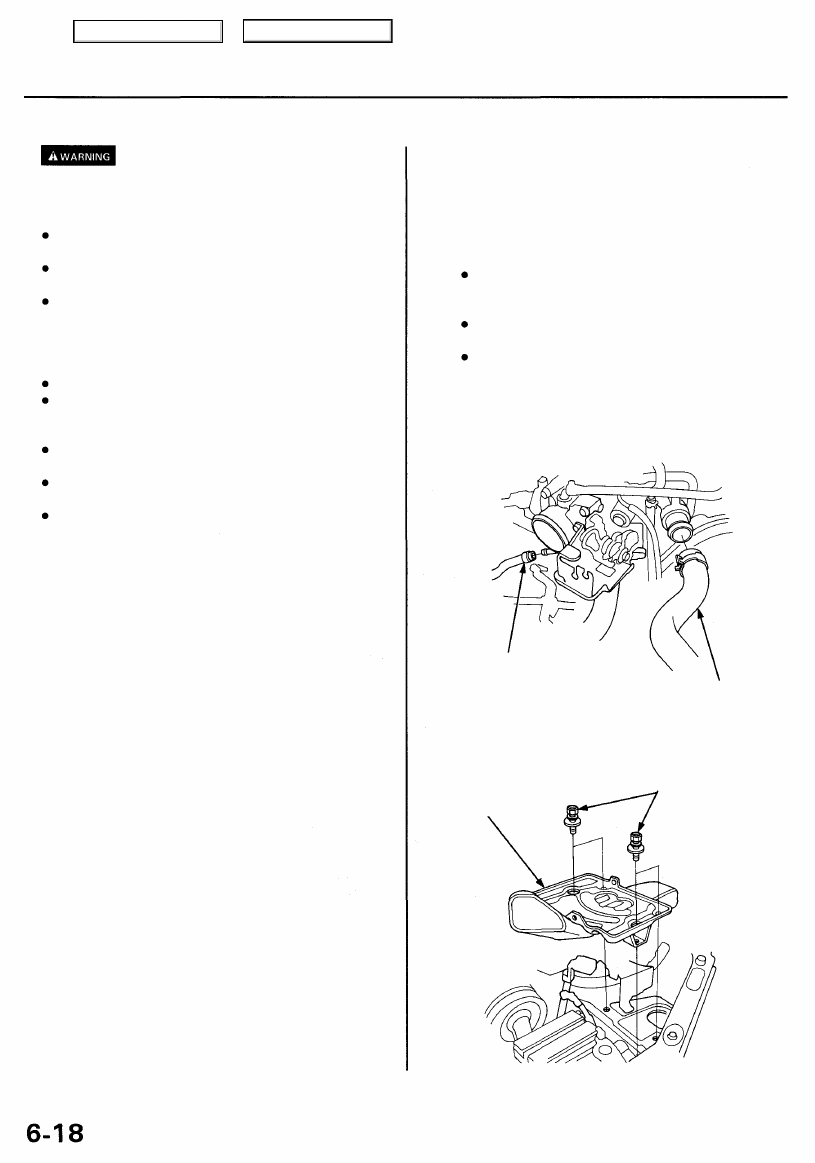

Cylinder Heads

Removal

Make sure jacks and safety stands are

placed properly and hoist brackets are attached to the
correct positions on the engine.

CAUTION:

Use fender covers to avoid damaging painted sur-

faces.

Unplug the wiring connectors carefully while holding

the connector portion to avoid damage.
To avoid damaging the cylinder head, wait until the
engine coolant temperature drops below 100°F (38°C)
before loosening the retaining bolts.

NOTE:

Unspecified items are common.
Mark all wiring and hoses to avoid misconnection.

Also, be sure that they do not contact other wiring or

hoses or interfere with other parts.
Inspect the timing belt before removing the cylinder
head.

Turn the crankshaft pulley so that the No. 1 piston is
at top dead center (TDC).

Do the PCM Memory Setting after reconnecting the
battery (see

section 11

).

1. Remove the support struts from the hood. Fix the

hood in a vertical position, then reinstall the sup-
port struts by using 6 x 1.0 mm bolts (see page

5-3

).

2. Make sure you have the anti-theft code for the radio,

then write down the frequencies for the radio's pre-
set buttons.

3. Disconnect the battery negative terminal first, then

the positive terminal.

4. Drain the engine coolant (see page

10-5

).

5. Remove the strut brace (see page

5-3

).

6. Remove the engine cover (see page

5-3

).

7. Remove the intake air duct and air cleaner housing

assembly (see page

5-4

).

8. Remove the throttle cover (see page

5-4

).

9. Remove the throttle cable and cruise control cable

by loosening the locknuts, then slip the cable ends
out of the accelerator linkage (see page

5-4

).

NOTE:

Take care not to bend the cable when removing

it. Always replace any kinked cable with a new

one.

Adjust the throttle cable when installing (see

section 11

).

Adjust the cruise control cable when installing

(see

section 23

).

10. Remove the upper radiator hose and water bypass

hose.

WATER BYPASS

HOSE

UPPER RADIATOR

HOSE

11. Raise the coolant reservoir, then remove the battery

and battery base.

BATTERY

BASE

6 x 1.0 mm

12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

Main Menu

Table of Contents

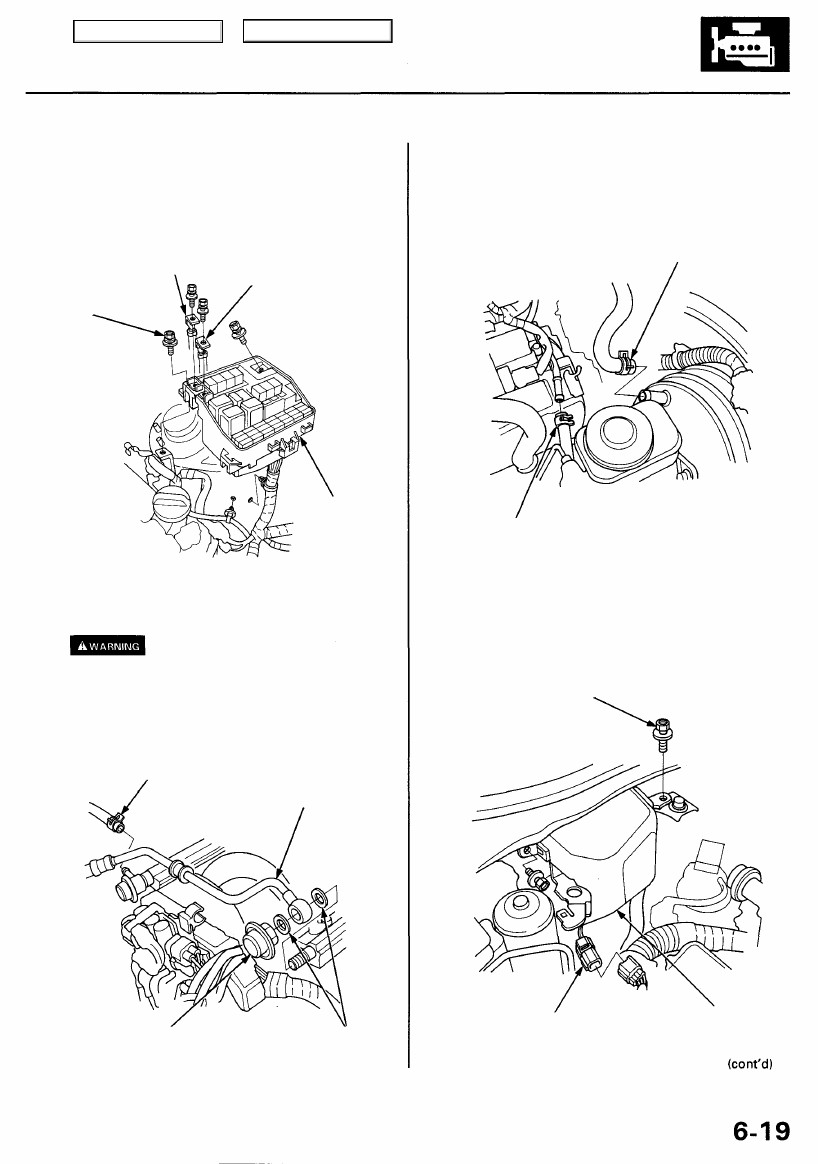

12. Remove the vacuum hoses, then remove the clamp

from the under-hood fuse/relay box (see page

5-5

).

13. Remove the battery cables from the under-hood

fuse/relay box, then remove the under-hood fuse/

relay box.

UNDER-HOOD
FUSE/RELAY

BOX

14. Relieve fuel pressure by loosening the service bolt

on the fuel filter about one turn (see

section 11

).

Do not smoke while working on the

fuel system. Keep open flame and sparks away from
the work area. Drain fuel only into an approved
container.

15. Remove the fuel feed hose and fuel return hose.

FUEL RETURN
HOSE

FUEL FEED
HOSE

FUEL PULSATION
DAMPER
22 N-m (2.2 kgf-m, 16 Ibf-ft)

WASHERS

Replace.

16. Remove the evaporative emission (EVAP) canister

hose and brake booster vacuum hose.

BRAKE BOOSTER

VACUUM HOSE

EVAP CONTROL
CANISTER HOSE

17. Disconnect the connector, then remove the control

box.

6 x 1.0 mm
12 N-m (1.2 kgf-m,
8.7 Ibf-ft)

CONNECTOR

CONTROL

BOX

BATTERY
CABLE

BATTERY
CABLE

6 x 1.0 mm

12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

Main Menu

Table of Contents

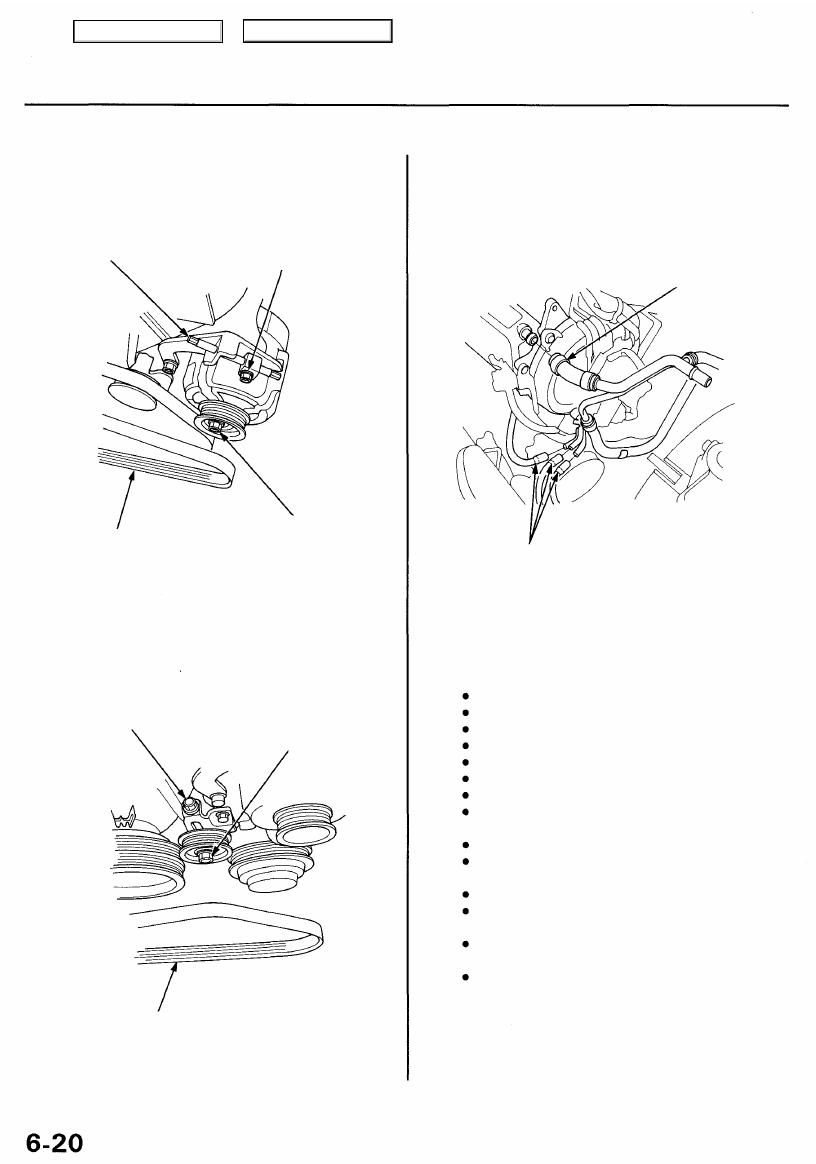

Cylinder Heads

Removal (cont'd)

18. Loosen the mounting bolt, lock bolt and adjusting

rod, then remove the alternator belt.

ADJUSTING

ROD

LOCK BOLT
8 x 1.25 mm
22 N-m (2.2 kgf-m,
16 Ibf-ft)

ALTERNATOR

BELT

MOUNTING BOLT
10 x 1.25 mm
44 N-m (4.5 kgf-m,
33 Ibf-ft)

19. Loosen the idler pulley center nut and adjusting bolt,

then remove the air conditioning (A/C) compressor

belt.

ADJUSTING
BOLT

IDLER PULLEY
CENTER NUT

10 x 1.25 mm

44 N-m (4.5 kgf-m,
33 Ibf-ft)

A/C COMPRESSOR

BELT

20. Loosen the adjusting bolt, locknut and mounting bolt,

then remove the power steering (P/S) pump belt (see

page

6-6

).

21. Remove the vacuum hoses and breather hose.

22. Remove the vacuum hoses, then remove the igni-

tion control module (ICM) bracket (see page

6-9

).

23. Remove the engine wire harness connectors and

wire harness clamps from the cylinder heads and

intake manifold.

Six injector connectors
Six ignition coil connectors

Throttle position sensor connector

CKP/CYP sensor connector
Intake air temperature (IAT) sensor connector
Exhaust gas recirculation (EGR) valve connector
Idle air control (IAC) valve connector
Engine coolant temperature (ECT) sensor con-

nector
ECT gauge sending unit connector
Manifold absolute pressure (MAP) sensor con-
nector

Vehicle speed sensor (VSS) sub-connector

Left primary heated oxygen sensor (left primary
HO2S) connector
Right primary heated oxygen sensor (right pri-
mary H02S) connector
Ground cable (throttle body base)

VACUUM
HOSE

BREATHER
HOSE
