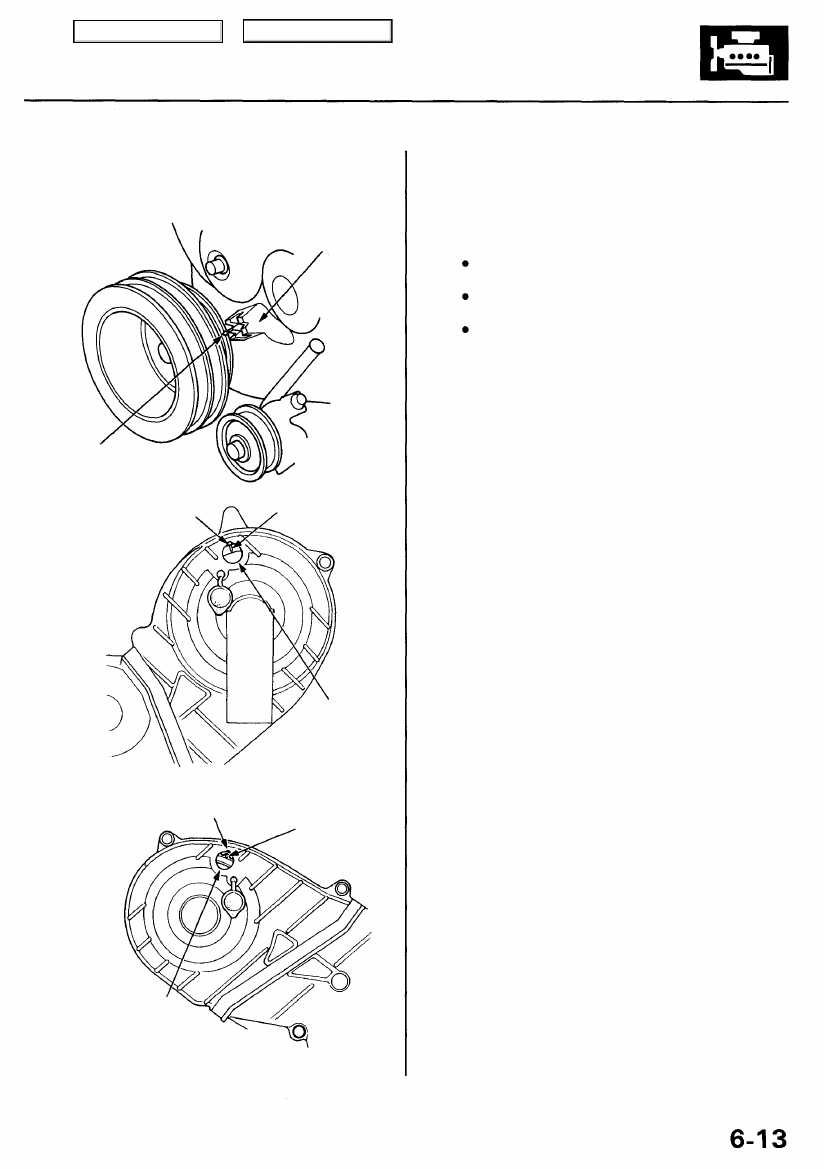

22. Check that the crankshaft pulley and camshaft pul-

leys are at TDC.

CRANKSHAFT PULLEY:

LOWER COVER
POINTER

TDC MARK
(BLUE)

RIGHT CAMSHAFT PULLEY:

UPPER COVER
POINTER

INSPECTION
HOLE
After checking,
install the rubber

cap.

TDC MARK

INSPECTION HOLE
After checking,
install the rubber

cap.

23. If the camshaft and crankshaft pulleys are not posi-

tioned at TDC, remove the timing belt and adjust the

positioning following the procedure on page

6-10

,

then reinstall the timing belt.

24. After installation, adjust the tension of each belt.

See

section 4

 for alternator belt tension adjust-

ment.
See

section 22

 for A/C compressor belt tension

adjustment.
See

section 17

 for P/S pump belt tension adjust-

ment.

TDC MARK

(WHITE)

LEFT CAMSHAFT PULLEY:

UPPER COVER
POINTER

Main Menu

Table of Contents

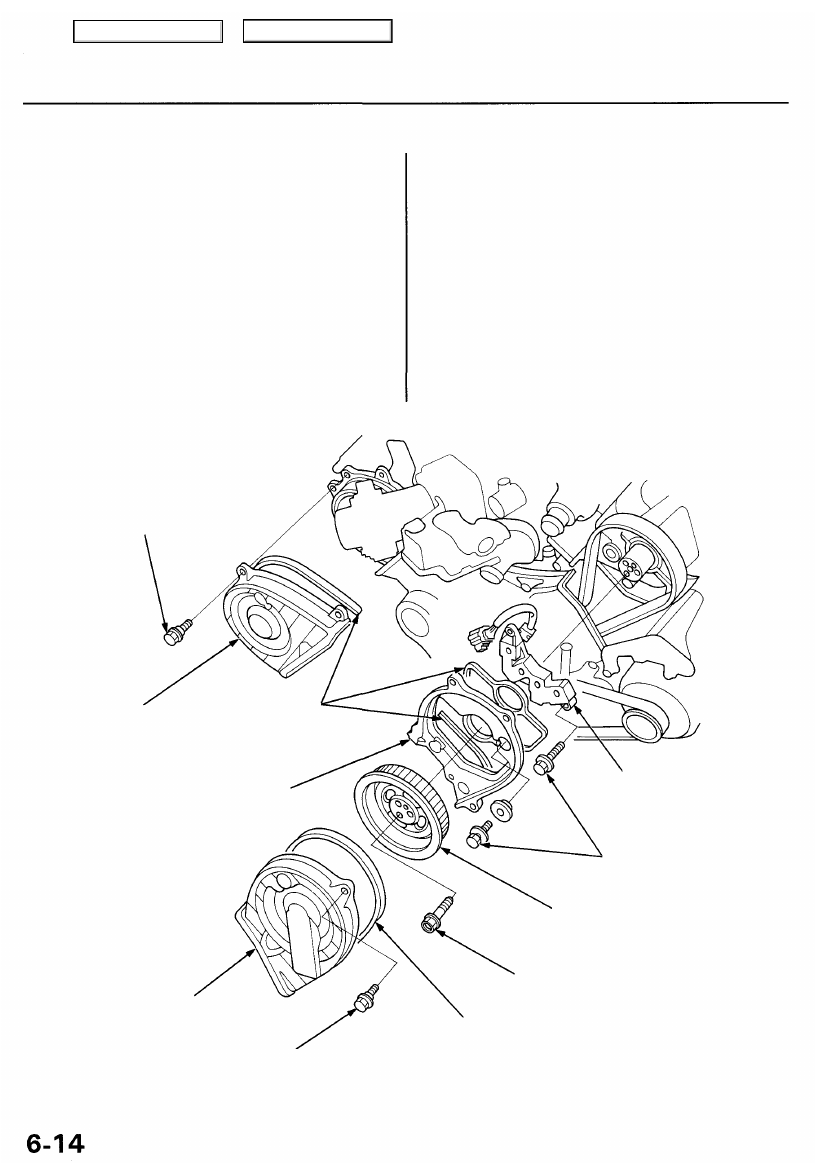

CKP/CYP Sensor

Replacement

1. Turn the crankshaft so that the No. 1 piston is at top

dead center (see page

 6-13

).

2. Remove the breather hose and vacuum hoses (see

page

6-9

).

3. Remove the vacuum hoses and ignition control

module (ICM) bracket (see page

6-9

).

4. Remove the upper covers.

5. Remove the timing belt from the right and left cam-

shaft pulleys (see page

6-4

).

6. Remove the left camshaft pulley.

7. Remove the left back cover.

8. Remove the CKP/CYP sensor from the left cylinder

head.

9. Install the CKP/CYP sensor in the reverse order of

removal.

Refer to page

 6-10

 when installing the timing belt.

6 x 1.0 mm

12 N-m (1.2 kgf-m, 8.7 Ibf-ft)

RIGHT
UPPER COVER

LEFT
UPPER COVER

6 x 1.0 mm

12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

LEFT CAMSHAFT
PULLEY

8 x 1.25 mm

31 N-m (3.2 kgf-m,
23 Ibf-ft)

6 x 1.0 mm

12 N-m (1.2 kgf-m,8.7 Ibf-ft)

RUBBER SEAL
Replace when damaged
or deteriorated.

LEFT BACK
COVER

RUBBER SEALS
Replace when damaged
or deteriorated.

CKP/CYP
SENSOR

Main Menu

Table of Contents

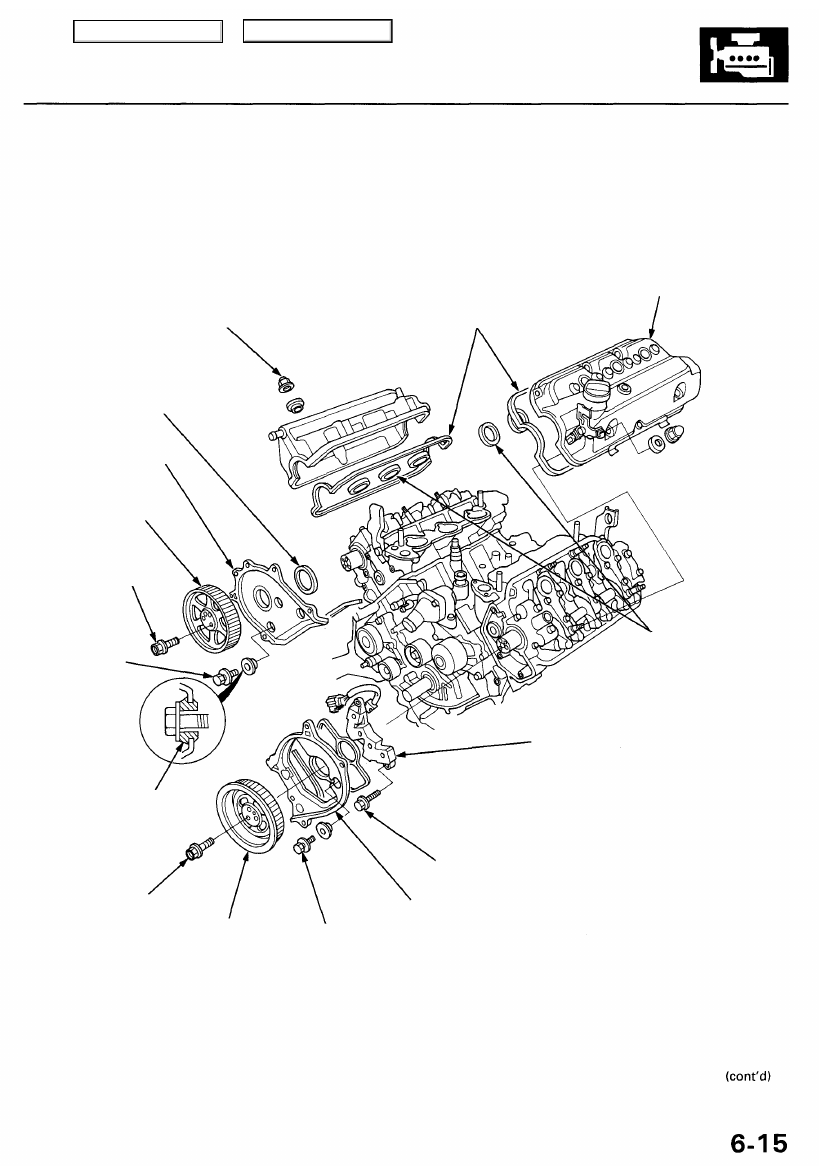

Cylinder Heads

Illustrated Index

NOTE: Use new O-rings and gaskets when reassembling.

6 x 1.0 mm

12 N-m (1.2 kgf-m, 8.7 Ibf-ft)

RUBBER SEAL
Replace when damaged
or deteriorated.

RIGHT BACK
COVER

6 x 1.0 mm

12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

HEAD COVER GASKET
Replace when leaking, damaged
or deteriorated.

Apply liquid gasket at the four corners
of the recesses, page

6-38

CYLINDER HEAD COVER

Refer to page

6-38

 when

installing.

8 x 1.25 mm
31 N-m (3.2 kgf-m, 23 Ibf-ft)

RUBBER SEALS
Replace when damaged
or deteriorated.

6 x 1.0 mm
12 N-m (1.2 kgf-m,
8.7 Ibf-ft)

LEFT BACK COVER

LEFT CAMSHAFT
PULLEY

6 x 1.0 mm

12 N-m (1.2 kgf-m,
8.7 Ibf-ft)

CKP/CYP
SENSOR

RIGHT CAMSHAFT
PULLEY

8 x 1.25 mm
31 N-m (3.2 kgf-m,
23 Ibf-ft)

GROMMET

Main Menu

Table of Contents

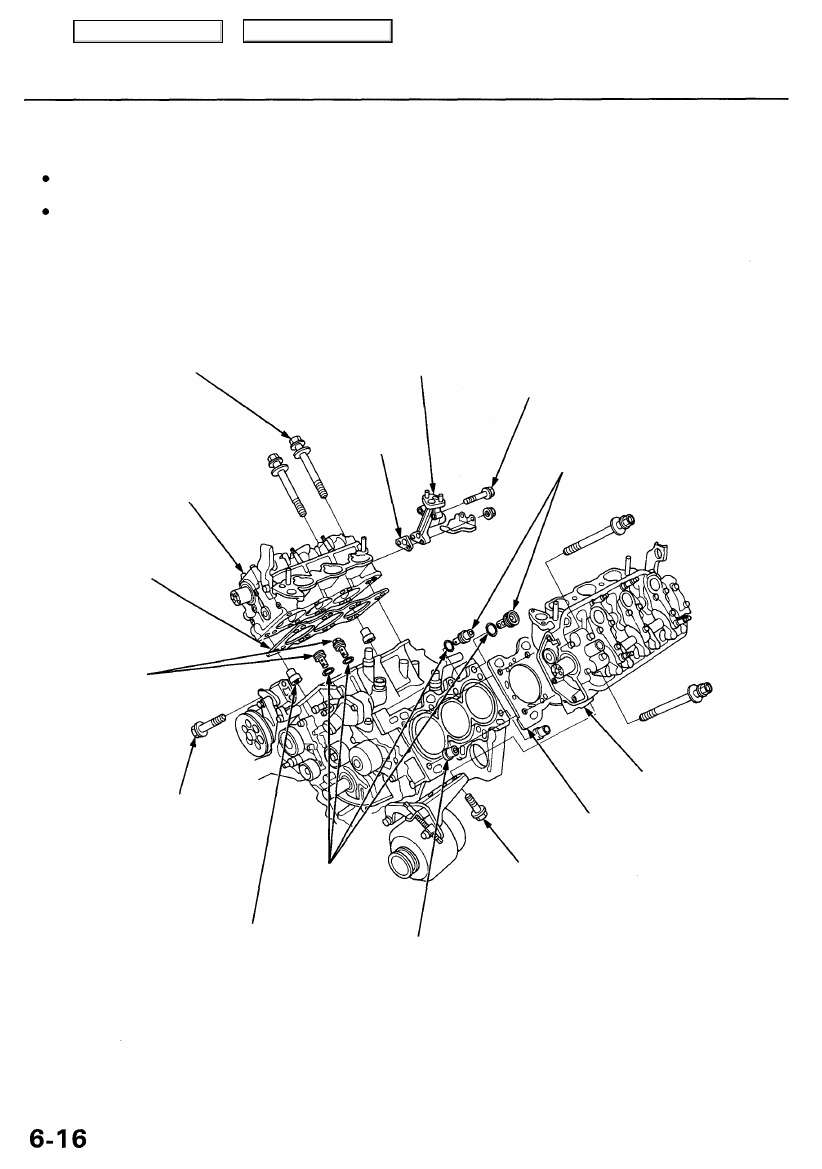

Cylinder Heads

Illustrated Index (cont'd)

CAUTION:

To avoid damage, wait until the engine coolant temperature drops below 100°F (38°C) before removing a cylinder

head.

When handling a metal gasket, take care not to fold it or damage the contact surface.

NOTE: Clean the oil control orifice when installing.

CYLINDER HEAD BOLT

11 x 1.5 mm

76 N-m (7.8 kgf-m, 56 Ibf-ft)
Apply engine oil to the

bolt threads.

EXHAUST GAS
RECIRCULATION

(EGR) PASSAGE

8 x 1.25 mm

22 N-m (2.2 kgf-m,

16 Ibf-ft)

OIL CONTROL
ORIFICES
Remove with 6 x 1.0 mm
bolt and clean.

RIGHT CYLINDER
HEAD GASKET
Replace.

OIL CONTROL
ORIFICES

Remove with 6 x 1.0 mm
bolt and clean.

10 x 1.25 mm

44 N-m (4.5 kgf-m,
33 Ibf-ft)

LEFT CYLINDER
HEAD GASKET
Replace.

8 x 1.25 mm
22 N-m (2.2 kgf-m,

16 Ibf-ft)

DOWEL PIN

DOWEL PIN

GASKET

Replace.

CYLINDER
HEAD

O-RINGS
Replace.

CYLINDER
HEAD
