Timing Belt and Balancer Belt

Removal (cont'd)

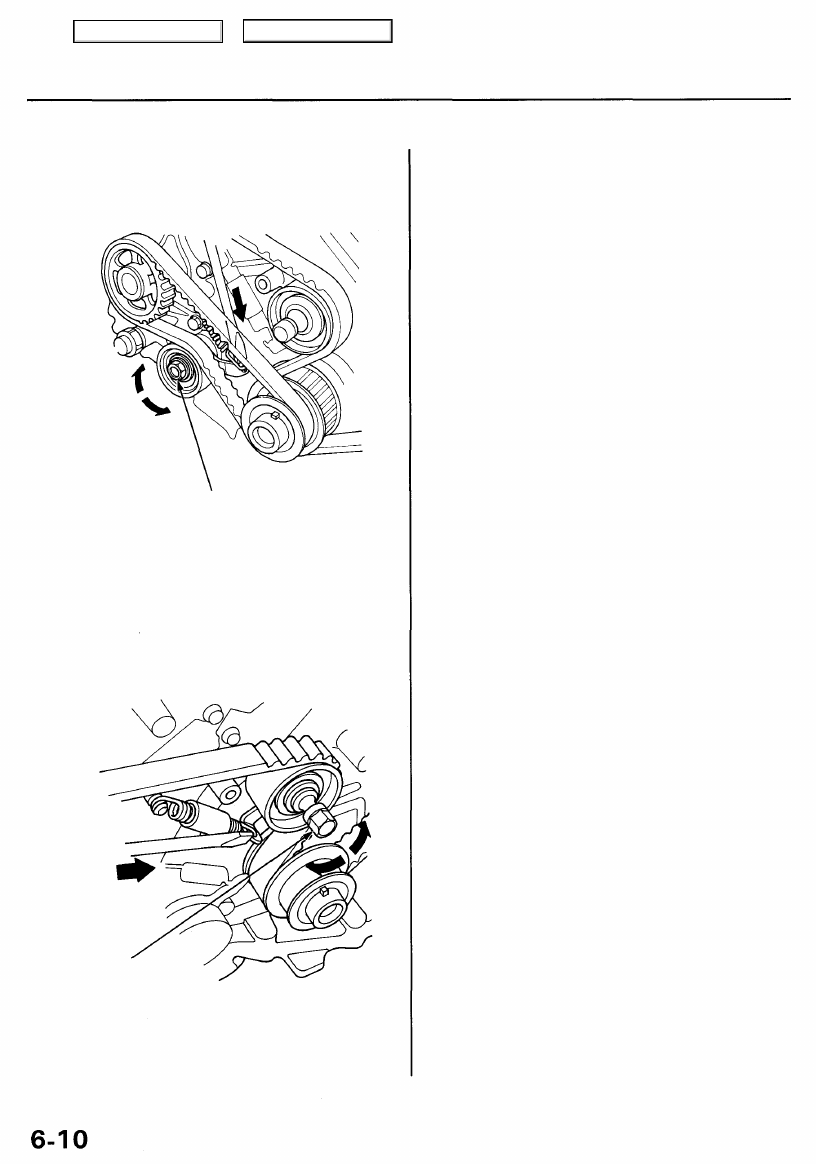

14. Loosen the balancer belt adjusting bolt 180°. Push

the tensioner to remove tension from the balancer

belt, then retighten the adjusting bolt.

BALANCER
BELT ADJUSTING BOLT
10 x 1.25 mm
44 N-m (4.5 kgf-m,
33 Ibf-ft)

15. Remove the balancer belt.

16. Loosen the timing belt adjusting bolt 180°. Push the

tensioner to remove tension from the timing belt,
then retighten the adjusting bolt.

TIMING BELT

ADJUSTING BOLT
10 x 1.25 mm
42 N-m (4.3 kgf-m,
31 Ibf-ft)

17. Remove the timing belt.

Main Menu

Table of Contents

Timing Belt and Balancer Belt

Installation

Install the timing belt and balancer belt in the reverse
order of removal; only key points are described here.

CAUTION: Do not rotate the crankshaft pulley or cam-
shaft pulleys with the timing belt removed. The pistons
may hit the valves and cause damage.

NOTE: When installing only the balancer belt, go to step
12.

1. Remove the spark plugs.

2. Remove the balancer belt drive pulley and timing

belt guide plate (see page

6-4

).

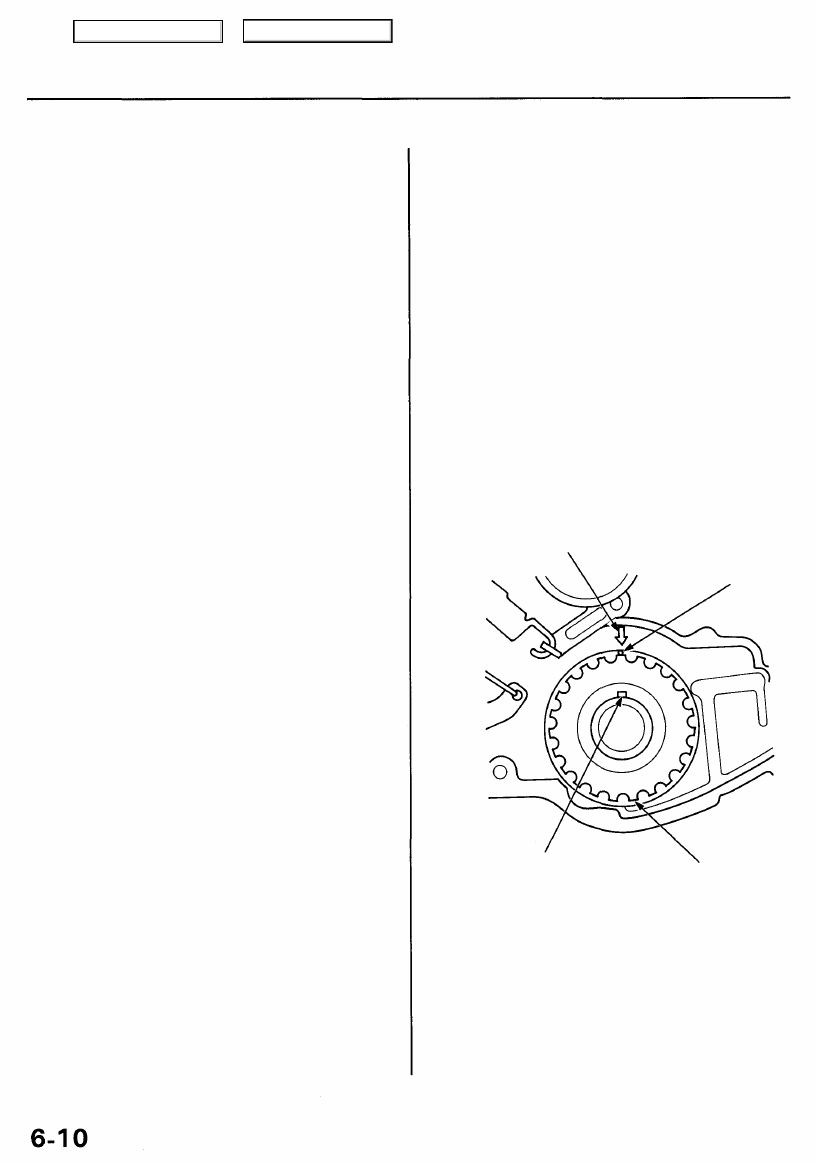

3. Set the tinning belt drive pulley so that the No. 1 pis-

ton is at top dead center (TDC). Align the TDC mark

on the timing belt drive pulley with the pointer on the
oil pump.

POINTER

TDC

MARK

KEY

TIMING BELT
DRIVE PULLEY
Clean.

Main Menu

Table of Contents

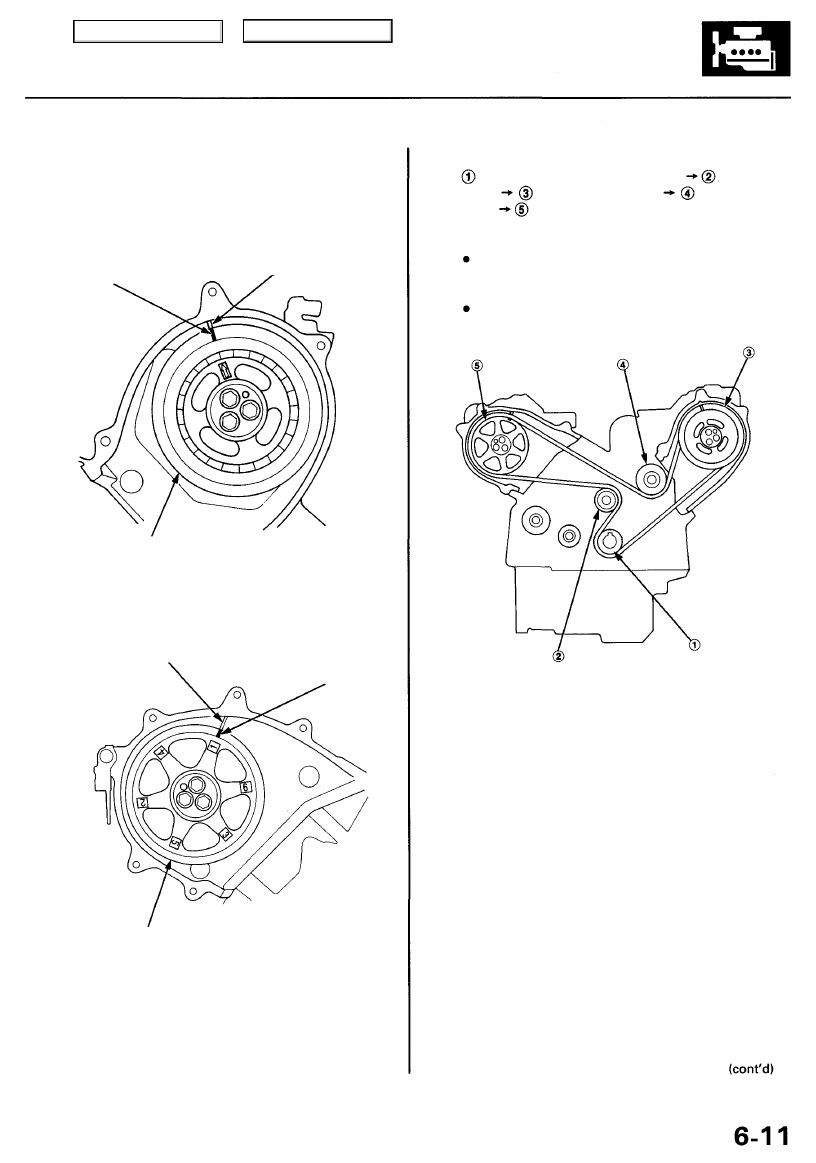

4. Set the camshaft pulleys so that the No. 1 piston is at

TDC. Align the TDC marks on the camshaft pulleys to
the pointers on the back covers.

LEFT:

TDC MARK

(BLUE)

BACK COVER
POINTER
(YELLOW)

LEFT CAMSHAFT
PULLEY
Clean.

RIGHT:

BACK COVER
POINTER

(YELLOW)

TDC MARK

RIGHT CAMSHAFT
PULLEY
Clean.

5. Install the timing belt in the sequence shown.

Timing belt drive pulley (crankshaft) Adjusting

pulley Left camshaft pulley Water pump
pulley Right camshaft pulley.

NOTE:

For easier installation, turn the right camshaft pul-
ley clockwise about a half tooth from the TDC posi-

tion.

Make sure the timing belt drive pulley and cam-
shaft pulleys are at TDC.

6. Loosen and retighten the timing belt adjusting bolt

to tension the timing belt.

7. Install the lower cover and crankshaft pulley (see

page

6-3

).

8. Rotate the crankshaft pulley about 5 or 6 turns clock-

wise so the timing belt positions on the pulleys.

9. Adjust the timing belt tension (see page

6-5

).

10. Remove the crankshaft pulley and lower cover.

11. Install the timing belt guide plate and balancer belt

drive pulley (see page

6-3

).

Main Menu

Table of Contents

Timing Belt and Balancer Belt

Installation (cont'd)

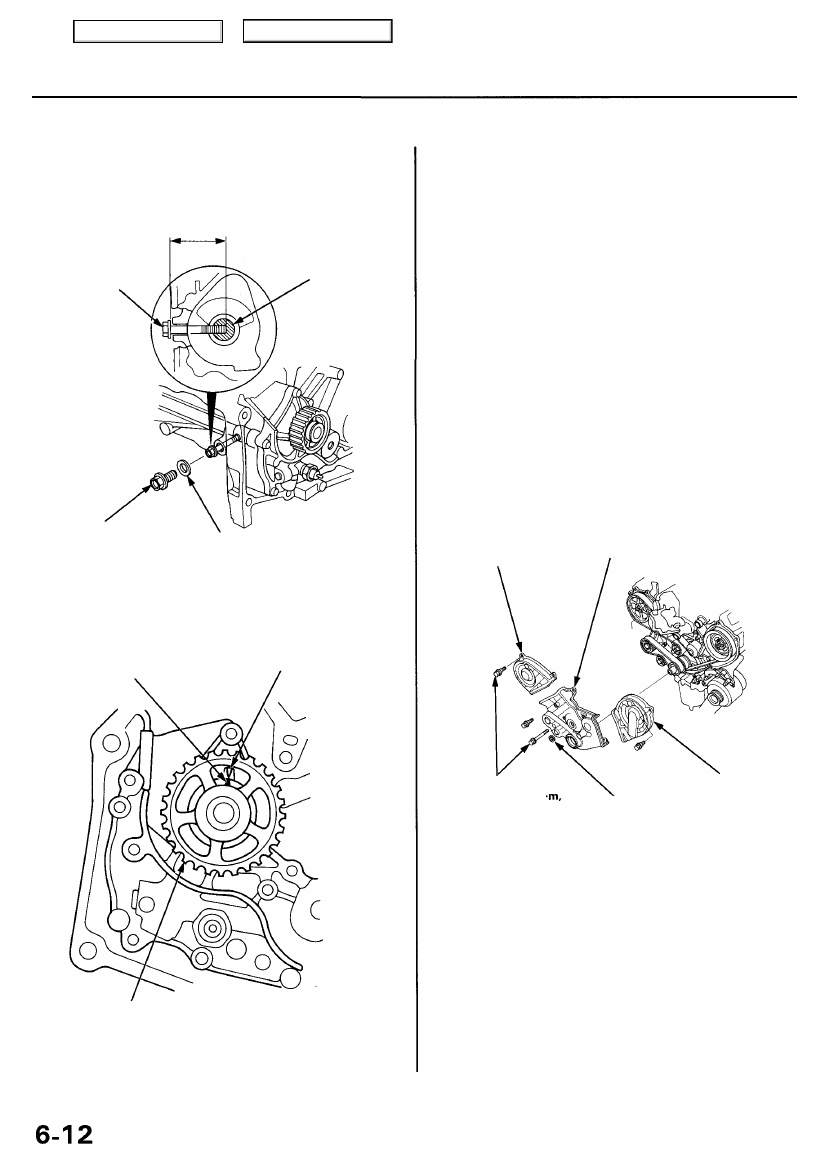

12. Align the maintenance hole and the balancer shaft

hole. Insert a 6 mm bolt that is at least 45 mm (1.8
in) long into the balancer shaft.

6 mm BOLT

BALANCER
SHAFT

12 mm SEALING
BOLT

20 N-m (2.0 kgf-m,

14 Ibf-ft)

WASHER

Replace.

13. Check alignment of the pointers.

BALANCER BELT
DRIVEN PULLEY
POINTER

BALANCER GEAR CASE
POINTER

BALANCER BELT
DRIVEN PULLEY

Clean.

14. Set the timing belt drive pulley so that the No. 1 pis-

ton is at TDC (see page

6-10

).

15. Install the balancer belt drive pulley, then install the

balancer belt.

16. Loosen and retighten the balancer belt adjusting

bolt to tension the balancer belt.

17. Remove the 6 mm bolt. Install the sealing bolt in the

maintenance hole. Use a new washer.

18. Install the crankshaft pulley, then rotate the crank-

shaft pulley about 5 or 6 turns clockwise so that the
balancer belt positions on the pulleys.

19. Adjust the balancer belt tension (see page

6-7

).

20. Remove the crankshaft pulley.

21. Install the upper and lower covers, then install the

crankshaft pulley.

RIGHT UPPER
COVER

LOWER
COVER

6 x 1.0 mm

12 N-m (1.2 kgf

8.7 Ibf-ft)

RUBBER
SEAL

LEFT UPPER
COVER

45 mm (1.8 in) or longer
