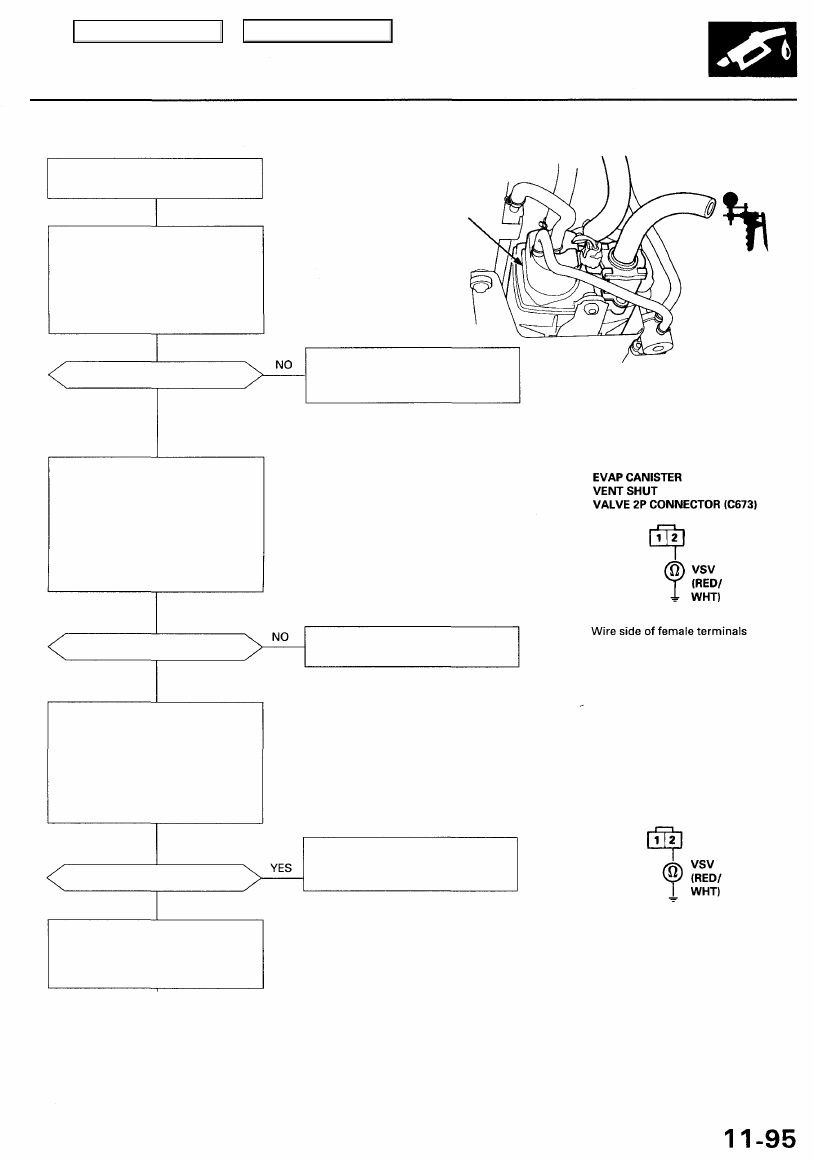

EVAP canister vent shut valve

test.

EVAP
CANISTER

Check the EVAP canister vent shut
valve:

1. Disconnect the vacuum hose

and connect a vacuum pump
to the hose.

2. Turn the ignition switch ON (II).
3. Apply vacuum to the hose.

Dose the valve hold vacuum?

YES

EVAP canister vent shut valve is
OK. Do the vacuum hoses and
connections test (see page

11-96

).

VACUUM
PUMP/GAUGE, 0-30 in.Hg

A973X - 041 - XXXXX

Check the EVAP canister vent shut
valve:

1. Turn the ignition switch OFF.

2. Disconnect the EVAP canister

vent shut valve 2P connector.

3. Check for continuity between

the EVAP canister vent shut
valve 2P connector terminal
No. 2 and body ground.

Is there continuity?

Replace the EVAP canister vent
shut valve and O-ring.

YES

Check for an short in the wire

(VSV line):
1. Disconnect the PCM connec-

tor F (8P).

2. Check for continuity between

the EVAP canister vent shut
valve 2P connector terminal

No. 2 and body ground.

Is there continuity?

Repair short in the wire between
PCM (F5) and EVAP canister vent
shut valve.

NO

Substitute a known-good PCM
and recheck. If symptom/indica-
tion goes away, replace the origi-

nal PCM.

Main Menu

Table of Contents

Emission Control System

Evaporative Emission (EVAP) Controls (cont'd)

Are the parts OK?

Repair or replace the parts.

YES

Substitute a known-good PCM
and recheck. If symptom/indica-
tion goes away, replace the origi-

nal PCM.

11-96

Vacuum hoses and connections
test.

Check the vacuum hoses and con- -

nections:
Check following parts for leakage

to atmosphere (see page

 11-91

).

• Fuel tank
• Fuel fill cap
• Fuel fill pipe
• Fuel tank vapor control valve
• Fuel tank vapor recirculation

valve

• Fuel tank vapor recirculation

tube

• Fuel tank vapor signal tube
• Fuel tank vapor vent tube
• EVAP two way valve
• Fuel tank pressure sensor

Main Menu

Table of Contents

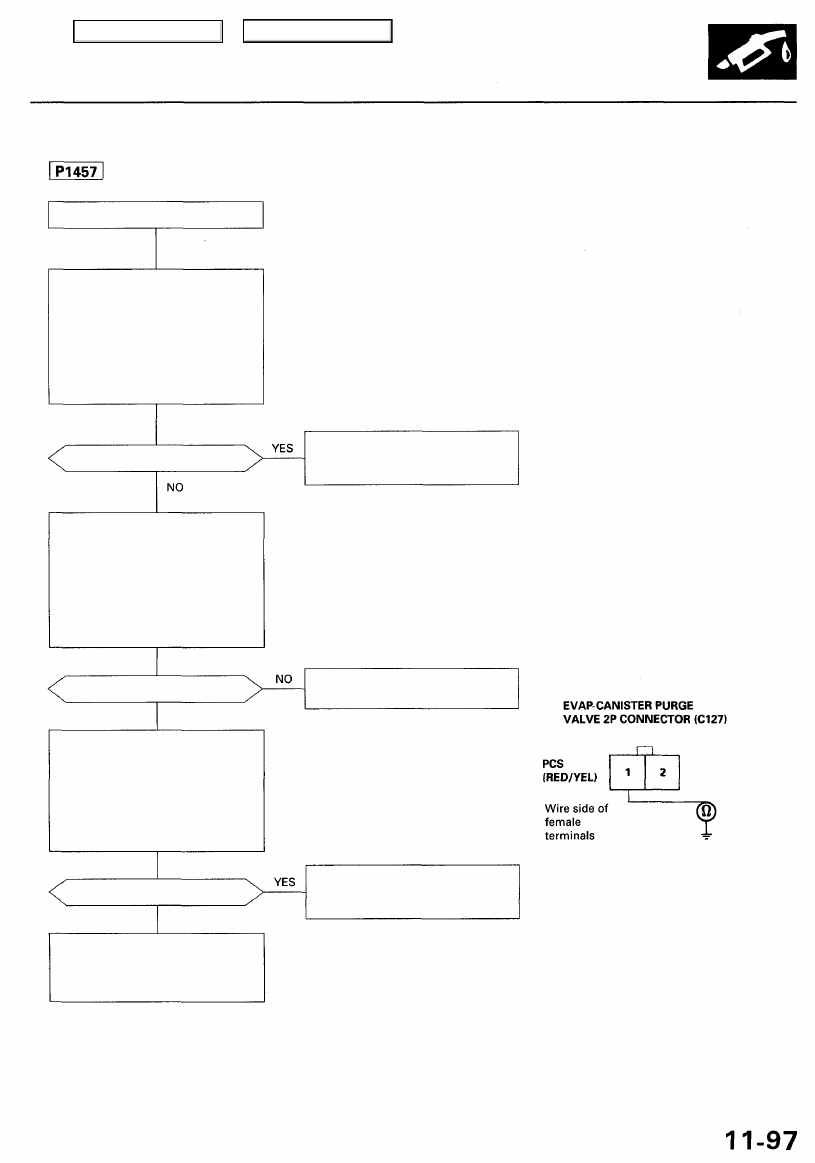

The HDS or the scan tool indicates Diagnostic Trouble Code (DTC) P1457: Evaporative Emission (EVAP) control

system leak detected (EVAP control canister system).

Dose the valve hold vacuum?

Is there continuity?

YES

Check for a short in the wire (PCS
line):

1. Disconnect the PCM connector

A (26P).

2. Check for continuity between

the EVAP canister purge valve

2P connector terminal No. 1
and body ground.

Is there continuity?

NO

Substitute a known-good PCM
and recheck. If symptom/indica-
tion goes away, replace the origi-

nal PCM.

EVAP canister purge valve is OK.
Do the EVAP bypass solenoid
valve test (see page

11-98

).

Replace the EVAP canister purge
valve.

Repair short in the wire between
PCM (A23) and EVAP canister
purge valve.

(cont'd)

EVAP canister purge valve test.

Check the EVAP canister purge
valve:

1. Disconnect the vacuum hose

from the EVAP canister purge
valve, and connect a hose and
a vacuum pump to the EVAP
canister purge valve.

2. Turn the ignition switch ON (II).
3. Apply vacuum to the hose.

Check the EVAP canister purge
valve:

1. Turn the ignition switch OFF.

2. Disconnect the EVAP canister

purge valve 2P connector.

3. Check for continuity between

the EVAP canister purge valve

2P connector terminal No. 1
and body ground.

Main Menu

Table of Contents

Emission Control System

Evaporative Emission (EVAP) Controls (cont'd)

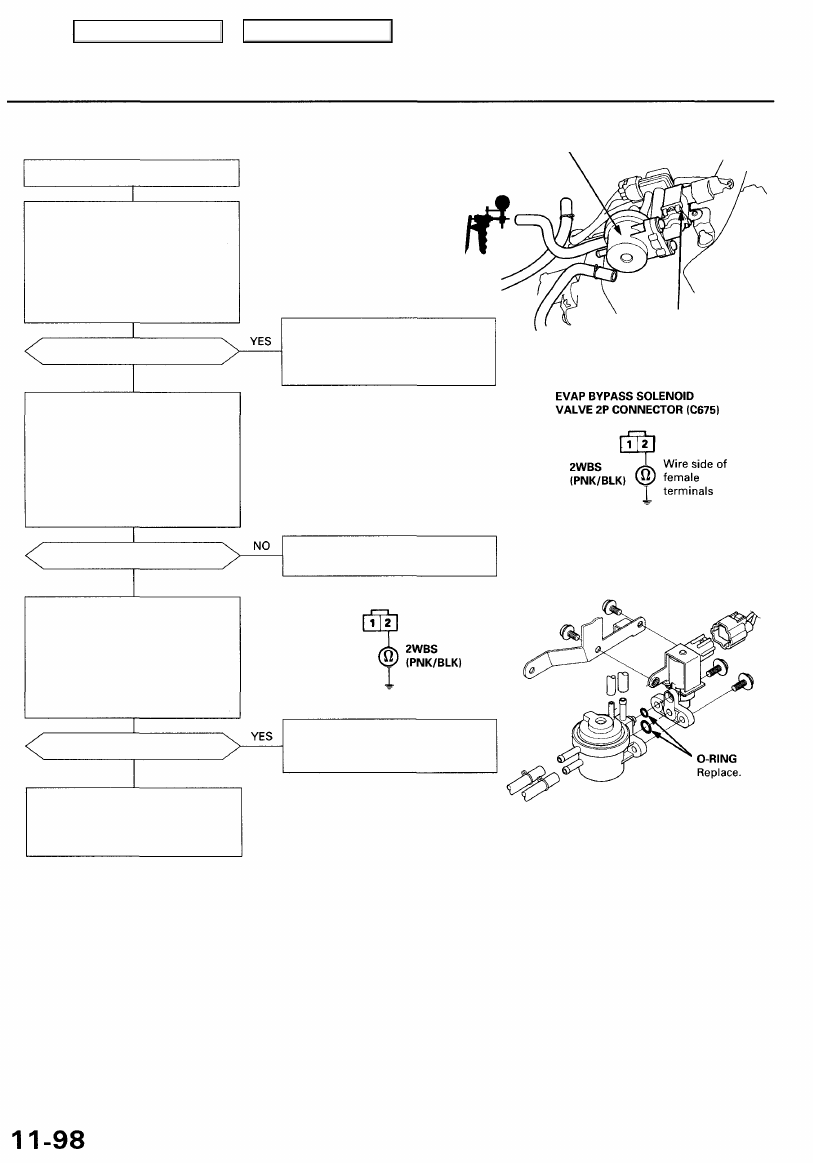

EVAP bypass solenoid valve test.

Check the EVAP bypass solenoid
valve:

1. Disconnect the vacuum hose

from the EVAP two way valve,
and connect a vacuum pump
to the hose.

2. Turn the ignition switch ON (II).
3. Apply vacuum to the hose.

Dose the valve hold vacuum?

NO

Check the EVAP bypass solenoid
valve:

1. Turn the ignition switch OFF.

2. Disconnect the EVAP bypass

solenoid valve 2P connector.

3. Check for continuity between

the EVAP bypass solenoid
valve 2P connector terminal

No. 2 and body ground.

Is there continuity?

YES

Check for a short in the wire

(2WBS line):
1. Disconnect the PCM connec-

tor F (8P).

2. Check for continuity between

the EVAP bypass solenoid
valve 2P connector terminal

No. 2 and body ground.

Is there continuity?

NO

Substitute a known-good PCM
and recheck. If symptom/indica-
tion goes away, replace the origi-

nal PCM.

EVAP TWO-WAY
VALVE

VACUUM
PUMP/
GAUGE,
0 - 30 in.Hg

A973X -

041 -

XXXXX

EVAP bypass solenoid valve/EVAP

two-way valve is OK. Do the EVAP

canister vent shut valve test (see
page

11-99

).

EVAP

BYPASS

SOLENOID

VALVE

Replace the EVAP bypass solenoid
valve and O-rings.

Repair short in the wire between
PCM (F1) and EVAP bypass
solenoid valve.
