Acura RL (1996-2004 year). Manual - part 276

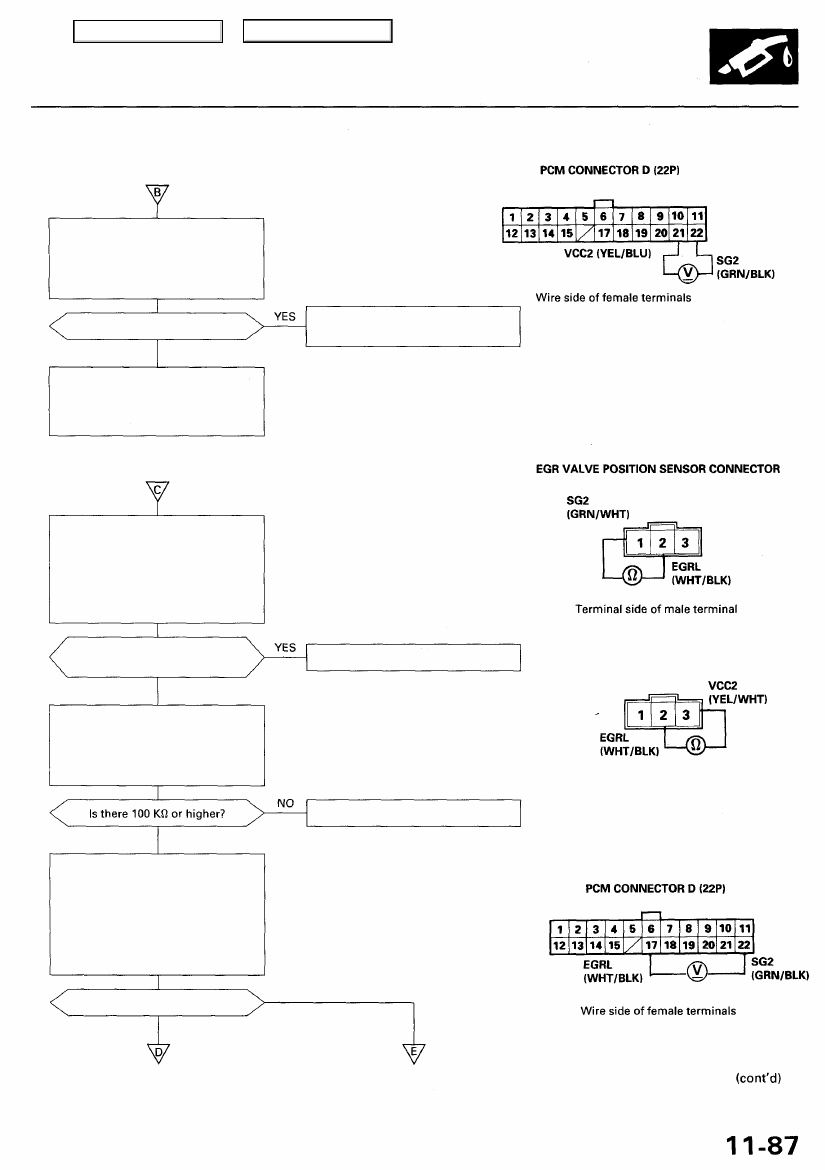

(From page

 11-86

)

Check for an open in the wire
(VCC2 line):

Measure voltage between the
PCM connector terminals D21
and D22.

Is there about  5 V ?

NO

Substitute a known-good PCM
and recheck. If symptom/indica-
tion goes away, replace the origi-
nal PCM.

Repair open in the wire between
the EGR valve and PCM (D21).

(From page

 11-86

)

Check for an open or short in the
EGR valve position sensor:

1. Turn the ignition switch OFF.

2. At the sensor side, measure

resistance between the EGR
valve position sensor 3P connec-

tor terminals No. 1 and No. 2.

Is there continuity or resis-

tance of 100 kfl or higher?

NO

Check for an open or short in the
EGR valve position sensor.

Measure resistance between the
EGR valve position sensor 3P con-
nector terminals No. 2 and No. 3.

YES

Check for an open or short in the
wire (EGRL line):

1. Reconnect the EGR  v a l v e

position sensor 3P connector.

2. Turn the ignition switch ON (II).
3. Measure voltage between the

PCM connector terminals D17
and D22.

Is there about 1.2V?

NO

(To page

 11-88

)

Replace the EGR valve.

Replace the EGR valve.

YES

(To page

 11-88

)

Main Menu

Table of Contents

Emission Control System

Exhaust Gas Recirculation (EGR) System (cont'd)

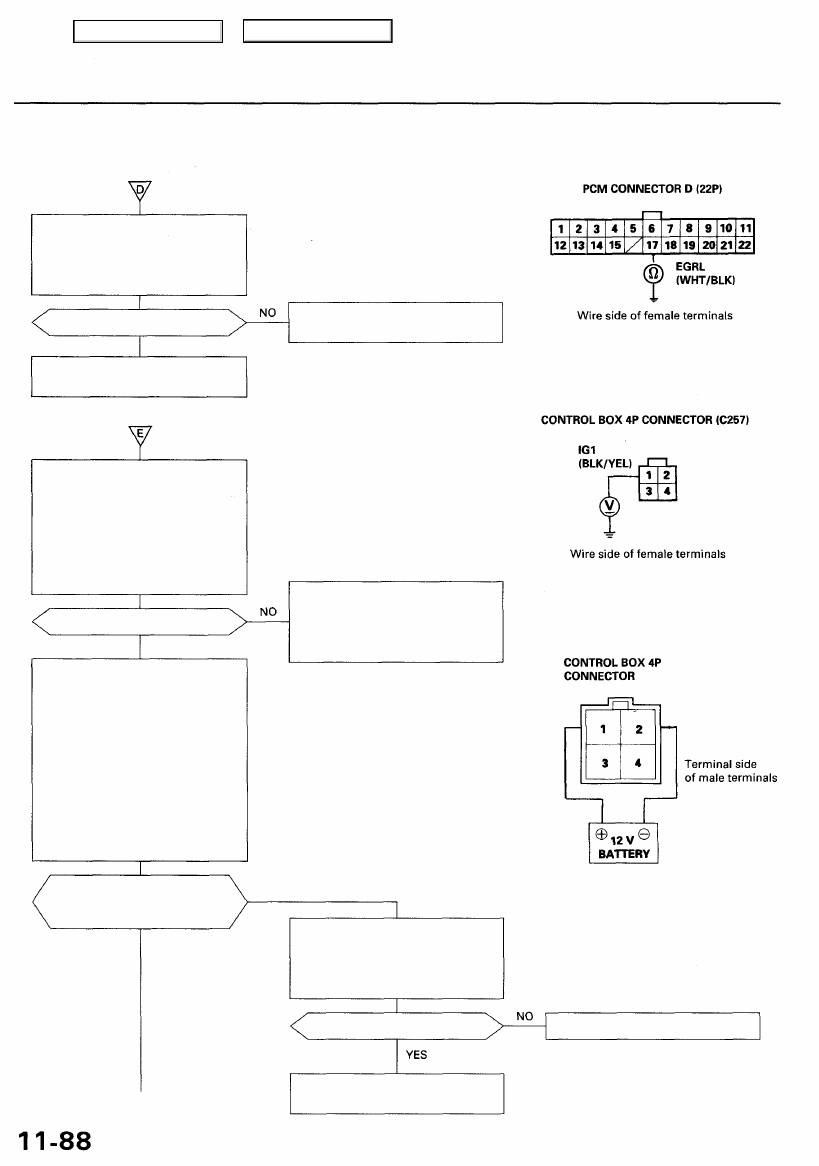

(From page

 11-87

)

Check for a short in the wire
(EGRL line):
Check for continuity between

PCM connector terminal D17 and

the body ground.

Is there continuity?

YES

Repair short in the wire between
the EGR valve and PCM (D17).

(From page

 11-87

)

Repair open in the wire between
the EGR valve and the PCM (D17).

Check for an open in the wire (IG1
line):

1. Turn the ignition switch OFF.

2. Disconnect the control box

connector.

3. Turn the ignition switch ON (II).

4. Measure voltage between body

ground and the control box
connector terminal No. 1.

Is there battery voltage?

YES

Check the vacuum routing:

1. Reconnect the vacuum pump/

gauge to the No. 11 hose.

2. Start the engine and let it idle.
3. At the control box side, con-

nect the battery positive ter-
minal to the EGR valve vacu-
um control solenoid valve

connector terminal No. 1.

4. While watching the vacuum

gauge, connect the battery neg-
ative terminal to the EGR valve
vacuum control solenoid
valve connector terminal No. 2.

Is there about 26.7 kPa
(200 mmHg, 8.0 in.Hg) of vacu-
um within 1 second?

YES

(To page

 11-89

)

NO

Repair open in the wire between

the EGR valve vacuum control

solenoid valve and No. 20 ECU
(PCM) (20 A) fuse in the under-
dash fuse/relay box.

Check the vacuum hoses:

1. Turn the ignition switch OFF.

2. Inspect the No. 11 and No. 3

hoses for leaks, restrictions or
misrouting.

Are the hoses OK?

Correct as necessary.

Replace the EGR valve vacuum
control solenoid valve.

Main Menu

Table of Contents

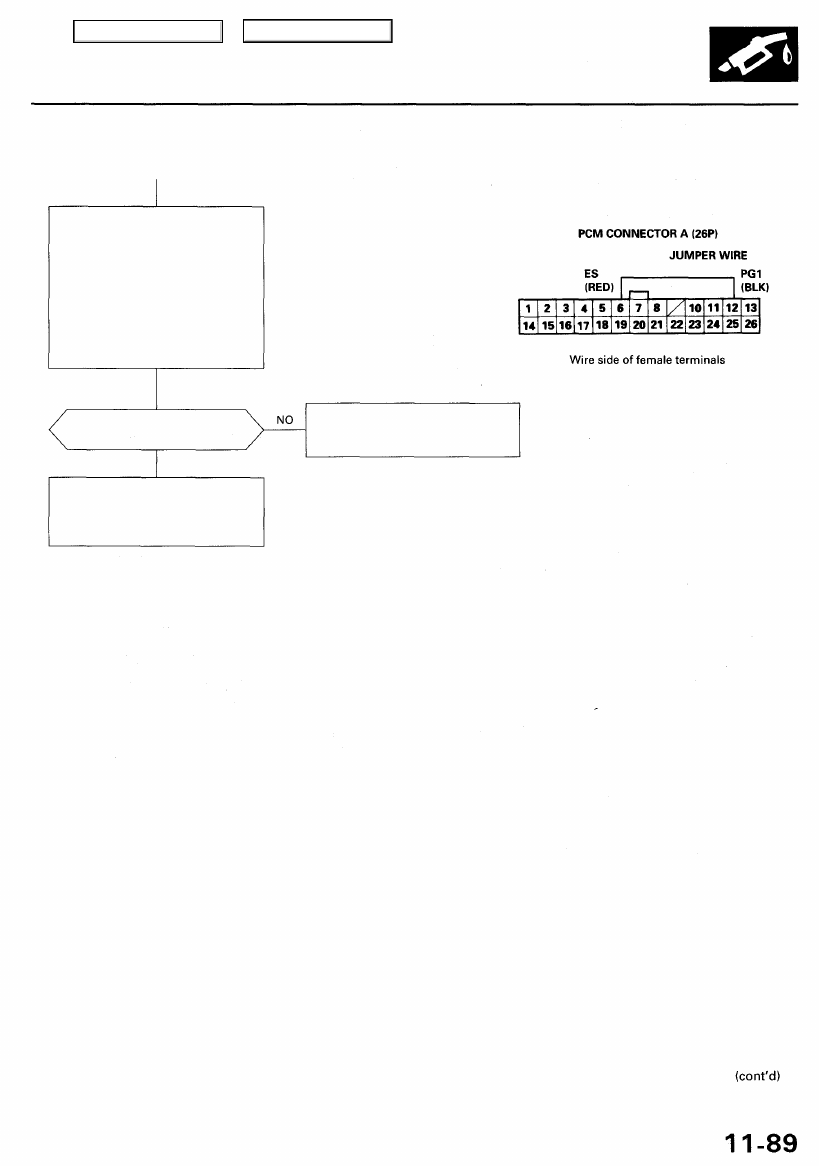

(From page

 11-88

)

Check for an open in the wire (ES
line):

1. Turn the ignition switch OFF

and reconnect the control box
connector.

2. Reconnect the No. 11 hose to

the EGR valve.

3. Start the engine and let it idle.
4. Connect PCM connector termi-

nals A6 and A12 with a jumper

wire.

Does the engine stall or run
rough?

YES

Substitute a known-good PCM
and recheck. If symptom/indica-
tion goes away, replace the origi-
nal PCM.

Repair open in the wire between
PCM (A6) and EGR valve vacuum
control solenoid valve.

Main Menu

Table of Contents

Emission Control System

Exhaust Gas Recirculation (EGR) System (cont'd)

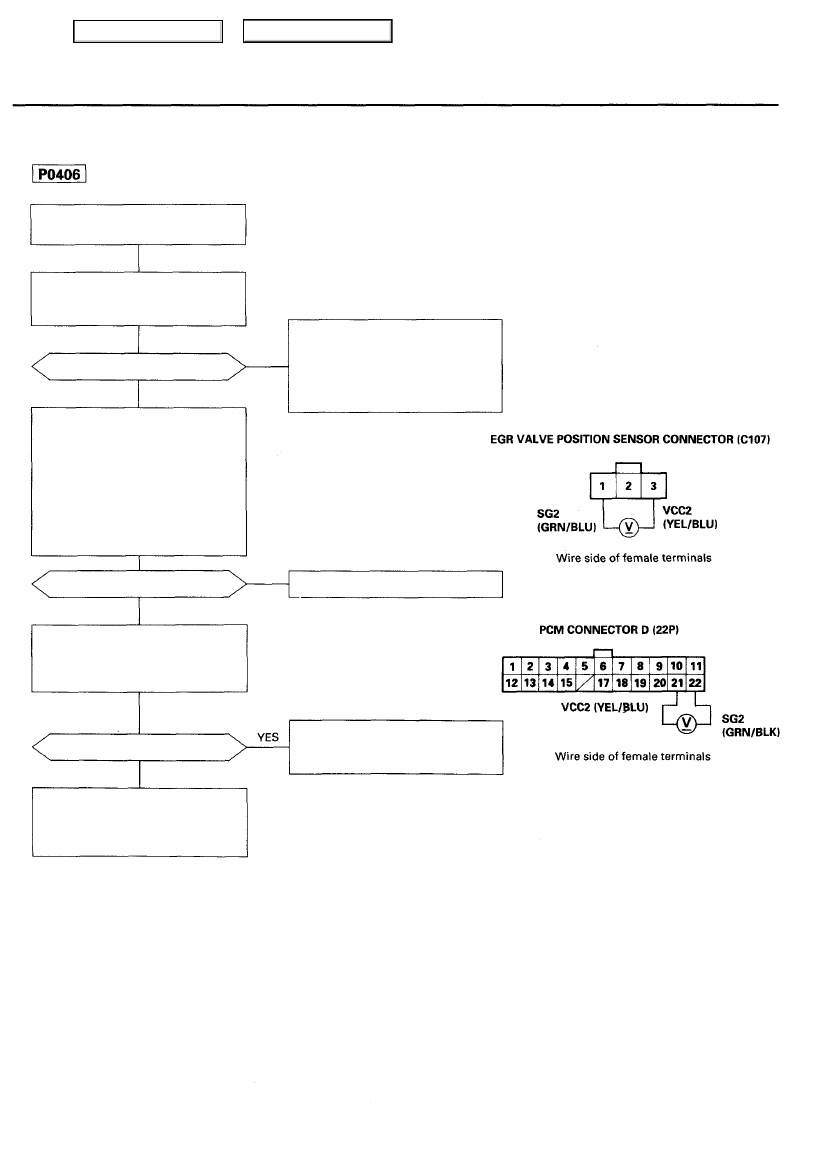

The HDS or the scan tool indicates Diagnostic Trouble Code (DTC) P0406: A high voltage problem in the

Exhaust Gas Recirculation (EGR) valve position sensor circuit.

— The MIL has been reported on.
— DTC P0406 is stored.

Problem verification:

1. Do the PCM Reset Procedure.

2. Turn the ignition switch ON (II).

Is DTC P0406 indicated?

YES

Check for an open in the EGR
valve position sensor:

1. Turn the ignition switch OFF.

2. Disconnect the EGR valve

position sensor connector.

3. Turn the ignition switch ON (II).
4. Measure voltage between the

EGR valve position sensor 3P
connector terminals No. 1 and
No. 3.

Is there about 5 V?

NO

Check for open in the wire (SG2
line):

Measure voltage between PCM
connector terminals D22 and D21.

Is there about 5 V?

NO

Substitute a known-good PCM
and recheck. If symptom/indica-
tion goes away, replace the origi-
nal PCM.

NO

Intermittent failure, system is OK
at this time. Check for poor con-
nections or loose terminals at
C251, C254 (located at right shock
tower), C107 (EGR valve) and
PCM.

YES

Replace the EGR valve.

Repair open in the wire between
PCM (D22) and EGR valve posi-

tion sensor.

11-90
