Idle Control System

Idle Control System

The HDS or the scan tool indicates Diagnostic Trouble Code (DTC) P0506: Idle control system RPM lower than
expected.

NOTE: If DTC P0511 is stored at the same time as DTC P0506, troubleshoot DTC P0511 first, then troubleshoot DTC P0506.

Possible Cause

IAC valve mechanical malfunction
Idle air control thermal valve malfunction

Throttle body clogged port, improper adjustment

Intake manifold gasket leakage
Intake air hose loose or leaking

Vacuum hoses leakage

ECT sensor incorrect output

Troubleshooting Flowchart

— The MIL has been reported on.
— DTC P0506 is stored.

Problem verification:

1. Start the engine. Hold the

engine at 3,000 rpm with no
load (in Park or neutral) until
the radiator fan comes on,
then let it idle.

2. Check the engine speed at

idle with no-load conditions:
headlights, blower fan, rear
defogger, radiator fan, and air

conditioner are not operating.

Is it 650 ± 50 rpm?

Intermittent failure, system is OK
at this time.

NO

(To page

 11-77

)

Main Menu

Table of Contents

(From page

 11-76

)

Check the IAC valve:

Disconnect the 2P connector from

the IAC valve.

Does the engine speed drop
or the engine stall?

Replace the IAC valve.

YES

Adjust the (base) idle speed. If
it's impossible, clean the ports in
the throttle body.

Main Menu

Table of Contents

Idle Control System

Idle Control System

The HDS or the scan tool indicates Diagnostic Trouble Code (DTC) P0507: Idle control system RPM higher than
expected.

NOTE: If DTC P0511 is stored at the same time as DTC P0507, troubleshoot DTC P0511 first, then troubleshoot DTC P0507.

Possible Cause

IAC valve mechanical malfunction
Idle air control thermal valve malfunction

Throttle body clogged port, improper adjustment

Intake manifold gasket leakage
Intake air hose loose or leaking
Vacuum hoses leakage
ECT sensor incorrect output

Troubleshooting Flowchart

— The MIL has been reported on.
— DTC P0507 is stored.

Problem verification:

1. Start the engine. Hold the

engine at 3,000 rpm with no
load (in Park or neutral) until

the radiator fan comes on,
then let it idle.

2 Check the engine speed at

idle with no-load conditions:
headlights, blower fan, rear
defogger, radiator fan, and air
conditioner are not operating.

Is it 650 ± 50 rpm?

Intermittent failure, system is OK
at this time.

NO

(To page

 11-79

)

Main Menu

Table of Contents

(From page

 11-78

)

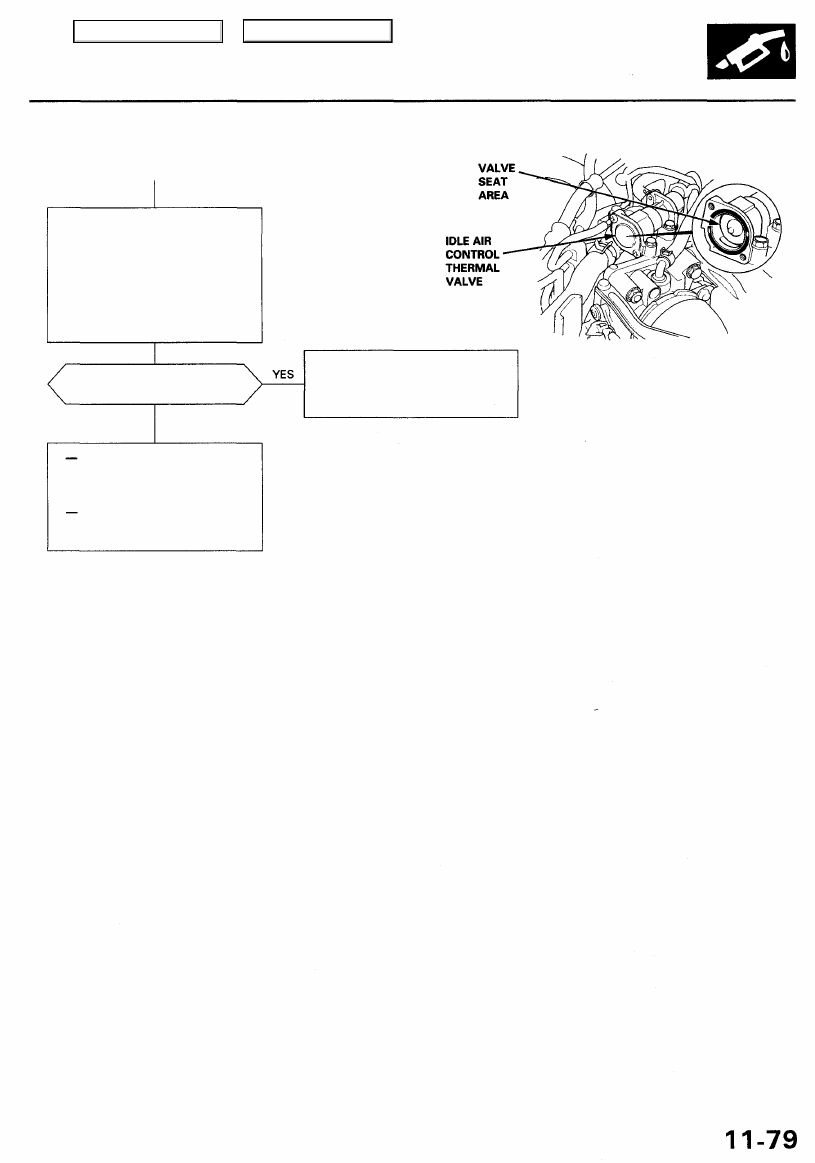

Check the idle air control thermal

valve:

1. Turn the ignition switch OFF.
2. Remove the cover from the

idle air control thermal valve.

3. Start the engine and let it idle.
4. Put your finger on the valve

seat area and check for air
flow.

Is air flow felt in the valve

seat area?

NO

Check for vacuum leaks, make
sure the throttle valve is com-

pletely closed, and repair as
necessary.
Adjust the idle speed. If it's
impossible, replace the IAC
valve.

Check engine coolant level and
for air in the cooling system. If
OK, replace the idle air control

thermal valve.

NOTE: If the cover of the idle air
control thermal valve was
removed, do the PCM reset pro-
cedure.
