PGM-FI System

MIL Circuit Troubleshooting (cont'd)

(From page

 11-71

)

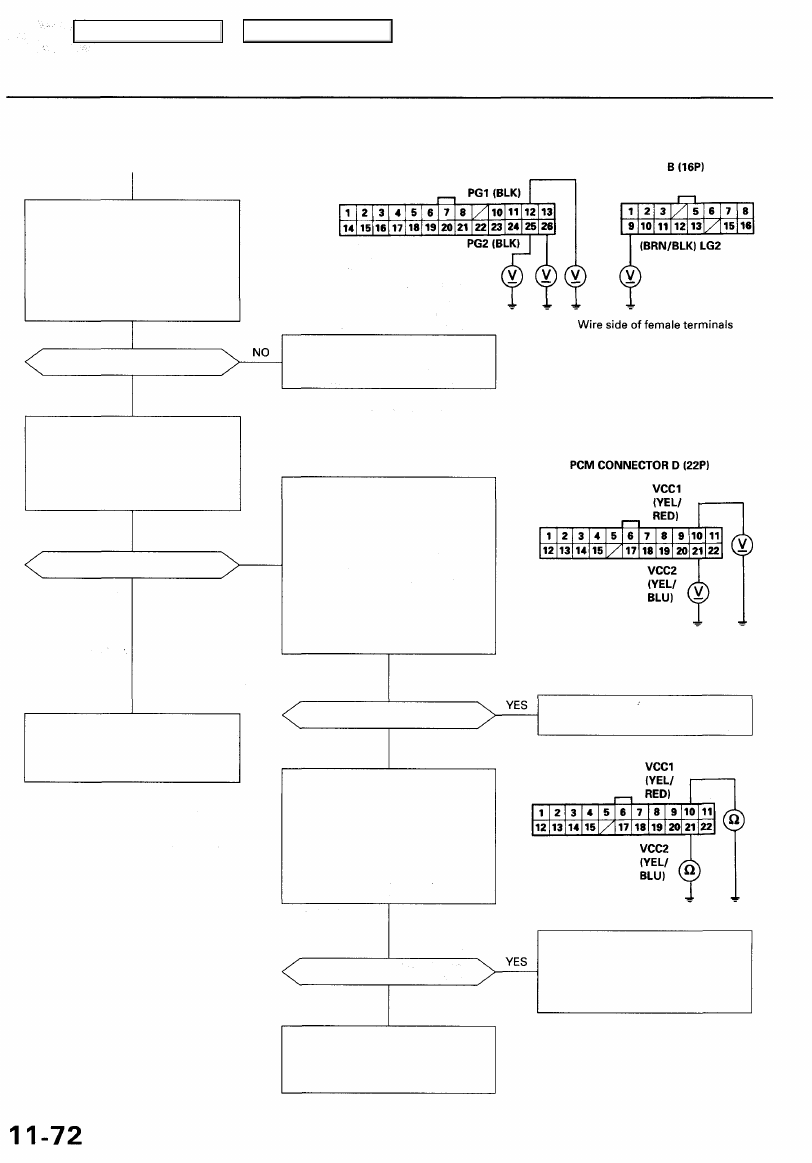

Check for an open in the wires
(PG, LG lines):

1. Reconnect the fuel injector

and IAC valve connectors.

2. Measure voltage between

body ground and the PCM
connector terminals A12, A25,
A26, and 69 individually.

Is there less than 1.0 V?

YES

Check for a short in the wires
(VCC1, VCC2 lines):

Measure voltage between body
ground and the PCM connector

terminals DID and 021 individu-
ally.

Is there about 5 V?

NO

YES

Substitute a known-good PCM
and recheck. If symptom/indica-
tion goes away, replace the origi-
nal PCM.

PCM CONNECTOR A (26P)

LG1
(BRN/BLK)

Repair open in the wire(s)
between the PCM and G101 that
had more than 1.0 V.

Check for a short in a sensor:
While measuring voltage between

body ground and the PCM con-
nector terminals D10 and D21
individually, disconnect the 3P
connector of each sensor one at
a time.

— MAP sensor
— TP sensor
— EGR valve lift sensor
— Fuel tank pressure sensor
— VSA control valve angle sensor

Is there about 5 V?

NO

Check for a short in the wires
(VCC1, VCC2 lines):

1. Turn the ignition switch OFF.

2. Disconnect the ECM connec-

tor D (22P).

3. Check for continuity between

body ground and ECM con-
nector terminals D10 and D21
individually.

Is there continuity?

NO

Substitute a known-good PCM
and recheck. If symptom/indica-
tion goes away, replace the origi-
nal PCM.

Wire side of female terminals

Replace the sensor that had
about 5 V.

Repair short in the wire between

the MAP sensor, TP sensor, EGR
valve position sensor, fuel tank
pressure sensor or VSA control
valve angle sensor and PCM.

Main Menu

Table of Contents

Check the Diagnostic Trouble
Code (DTC):

1. Turn the ignition switch OFF.

2. Connect the scan tool or the

HDS.

3. Turn the ignition switch ON (II).
4. Read the DTC with the scan

tool or the HDS.

Are any DTC(s) indicated?

Go to the DTC Troubleshooting
Index (see page

 11-41)

.

NO

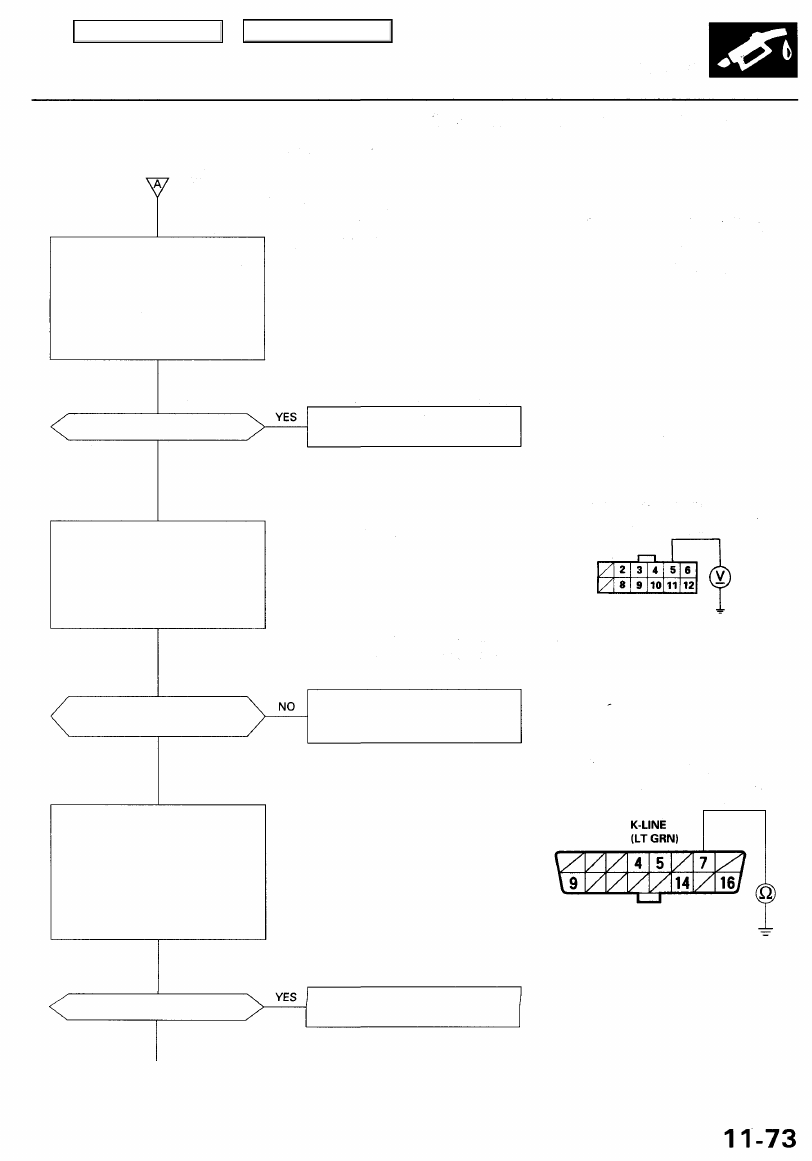

Check for a short in the wire

(SCS line):
1. Turn the ignition switch OFF.
2. Turn the ignition switch ON (II).
3. Measure voltage between

PCM connector terminal C5
and body ground.

PCM CONNECTOR C (12P)

SCS (RED)

Wire side of female terminals

Is there about 5 V (or battery

voltage)?

Repair short in the wire between

the service check connector, data

link connector and PCM (C5).

YES

DATA LINK CONNECTOR (DLC)

Terminal side of female terminals

Is there continuity?

Repair short in the wire between

the DLC and PCM (D4).

NO

(To page

 11-74

)

(cont'd)

(From page

 11-70

)

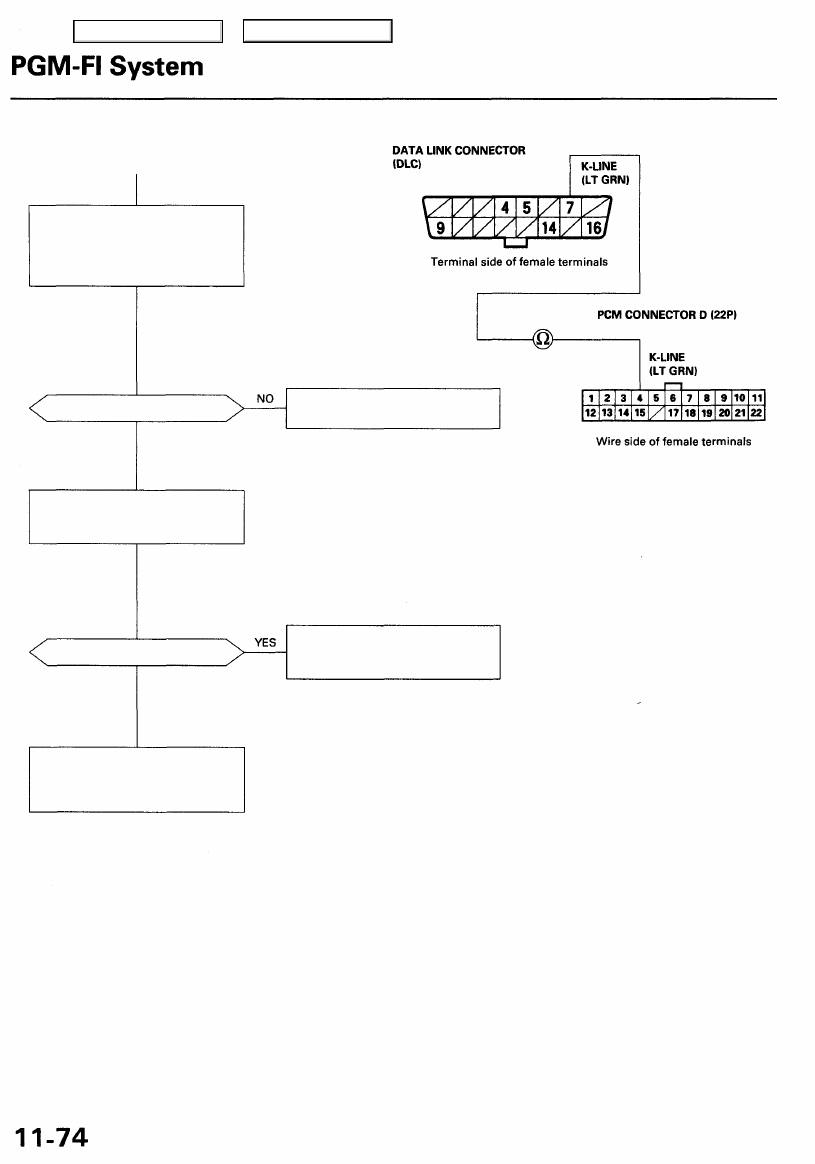

Check for a short in the wire

(K-line):
1. Turn the ignition switch OFF.
2. Disconnect the PCM connector

D (22P).

3. Check for continuity between

the Data link connector (DLC)

16P connector terminal No. 7

and body ground.

Main Menu

Table of Contents

(From page

 11-73

)

Check for an open in the wire

(K-line):
Check for continuity between the
DLC 16P connector terminal No.7
and PCM connector terminal D4.

Is there continuity?

Repair open in the wire between

the DLC and PCM (D4).

YES

Check for a short in the wire (MIL
line):
Turn the ignition switch ON (II).

Does the MIL come on?

NO

Repair short in the wire between

the gauge assembly and PCM

(A7).

Substitute a known-good PCM
and recheck. If symptom/indica-
tion goes away, replace the origi-
nal PCM.

MIL Circuit Troubleshooting (cont'd)

Main Menu

Table of Contents

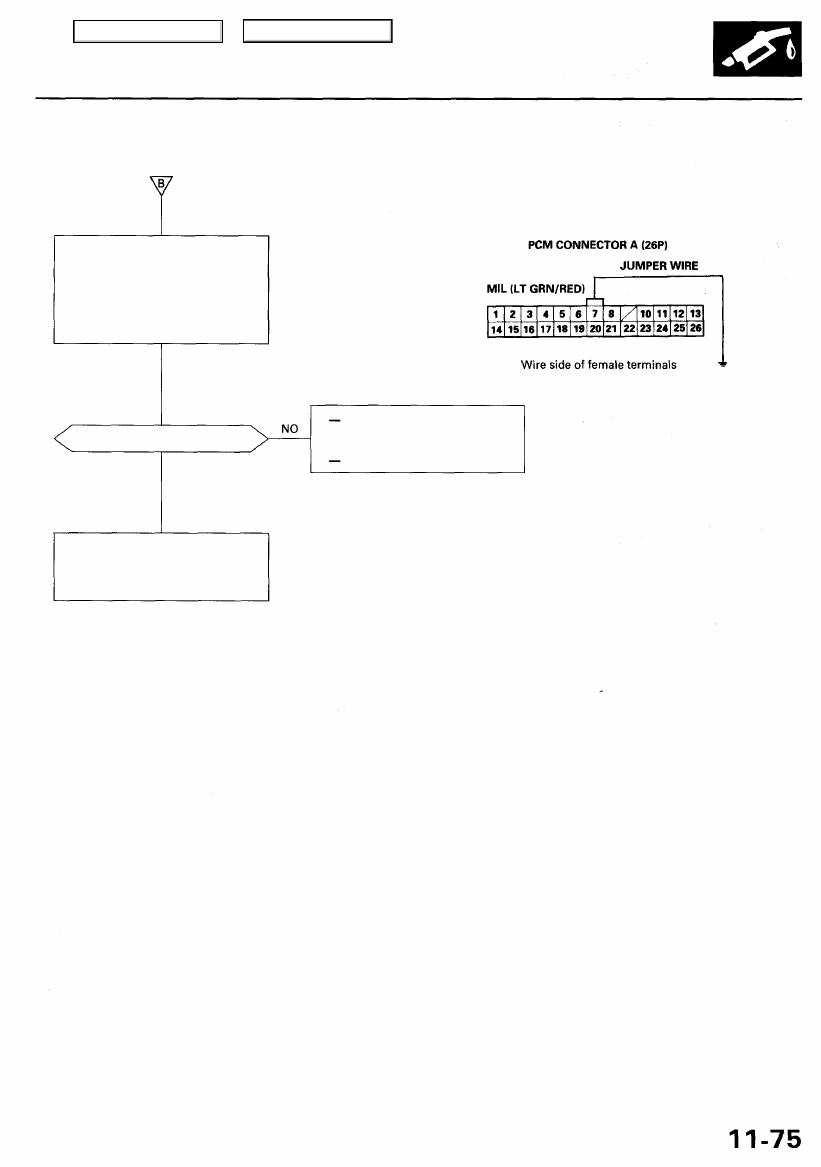

Check for an open in the wire or
bulb (MIL line):
1. Turn the ignition switch OFF.
2. Connect PCM connector ter-

minal A7 and body ground

with a jumper wire.

3. Turn the ignition switch ON (II).

Does the MIL come on?

YES

Repair open in the wires
between the PCM (A7) and
gauge assembly.
Replace the MIL bulb.

Substitute a known-good PCM
and recheck. If symptom/indica-

tion goes away, replace the origi-

nal PCM.

(From page

 11-70

)

Main Menu

Table of Contents
