20-96

20-96

Consoles

Center Console Armrest
Replacement

Armrest Lock Replacement

Fastener Locations

: Clip, 5

A

A

B

C

Fastener Locations

: TORX Screw, 2

A

B

C

Fastener Locations

: TORX Screw, 2

NOTE: Take care not to scratch the armrest, center
console, and related parts.

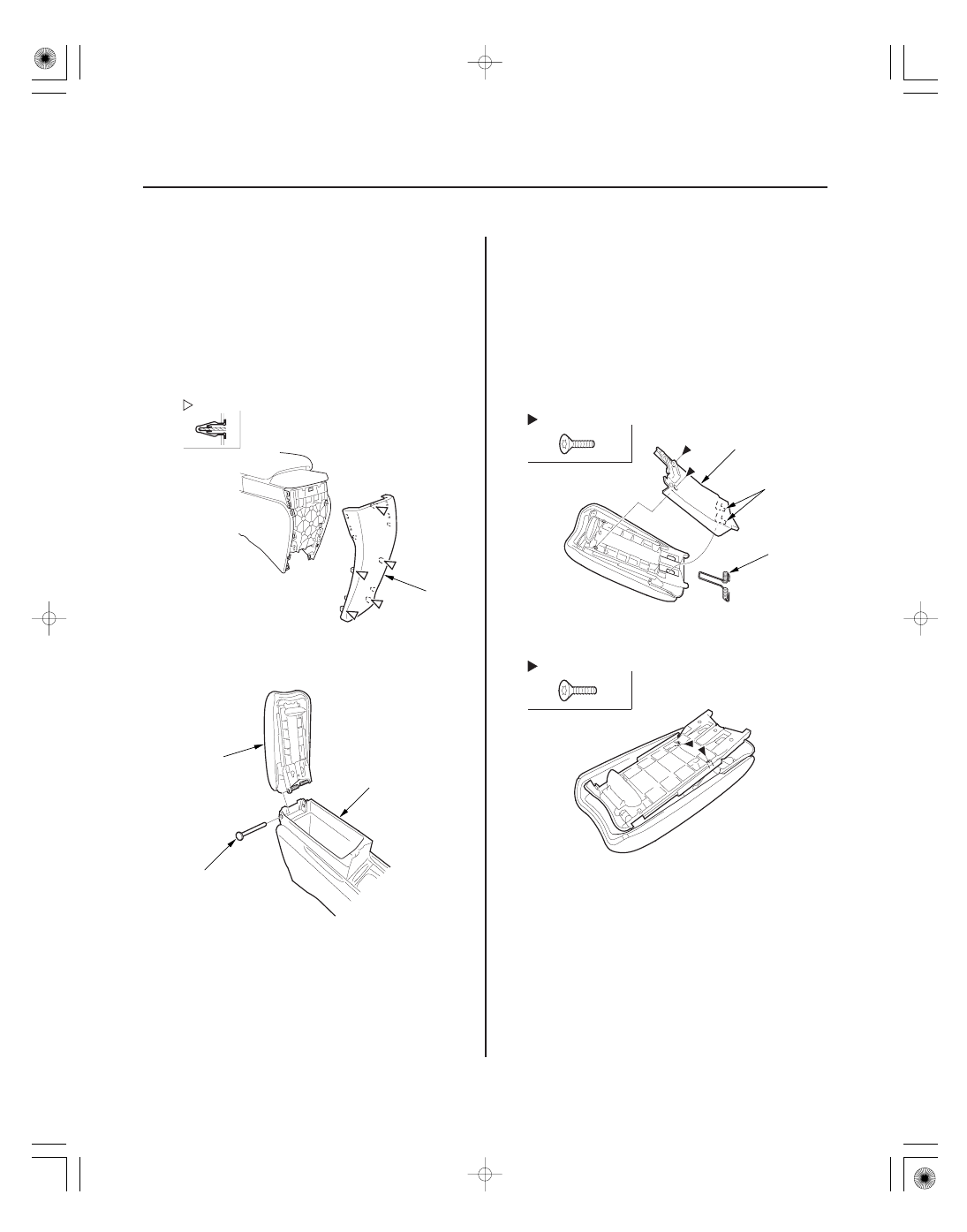

1. Remove the center console (see page 20-92).

2. Gently pull out the center console rear cover (A) to

detach the clips.

3. Open the armrest (A), pull the pin (B) off the

armrest, then separate the armrest and the center
console (C).

4. Install the center console armrest in the reverse

order of removal, and if the clips are damaged or
stress-whitened, replace them with new ones.

NOTE: Take care not to scratch the armrest and related
parts.

1. Remove the center console armrest (see page

20-96).

2. Remove the screws with a TORX T15 bit. Slide the

armrest liner (A) downward to release the hooks (B),
then remove the armrest liner and armrest spring
(C).

3. Remove the screws with a TORX T15 bit.

08/08/21 15:02:50 61SNR030_200_0098

＊０３

０４

０５

０６

20-97

Fastener Locations

: TORX Screw, 2

A

B

B

A

A

B

C

A

B

C

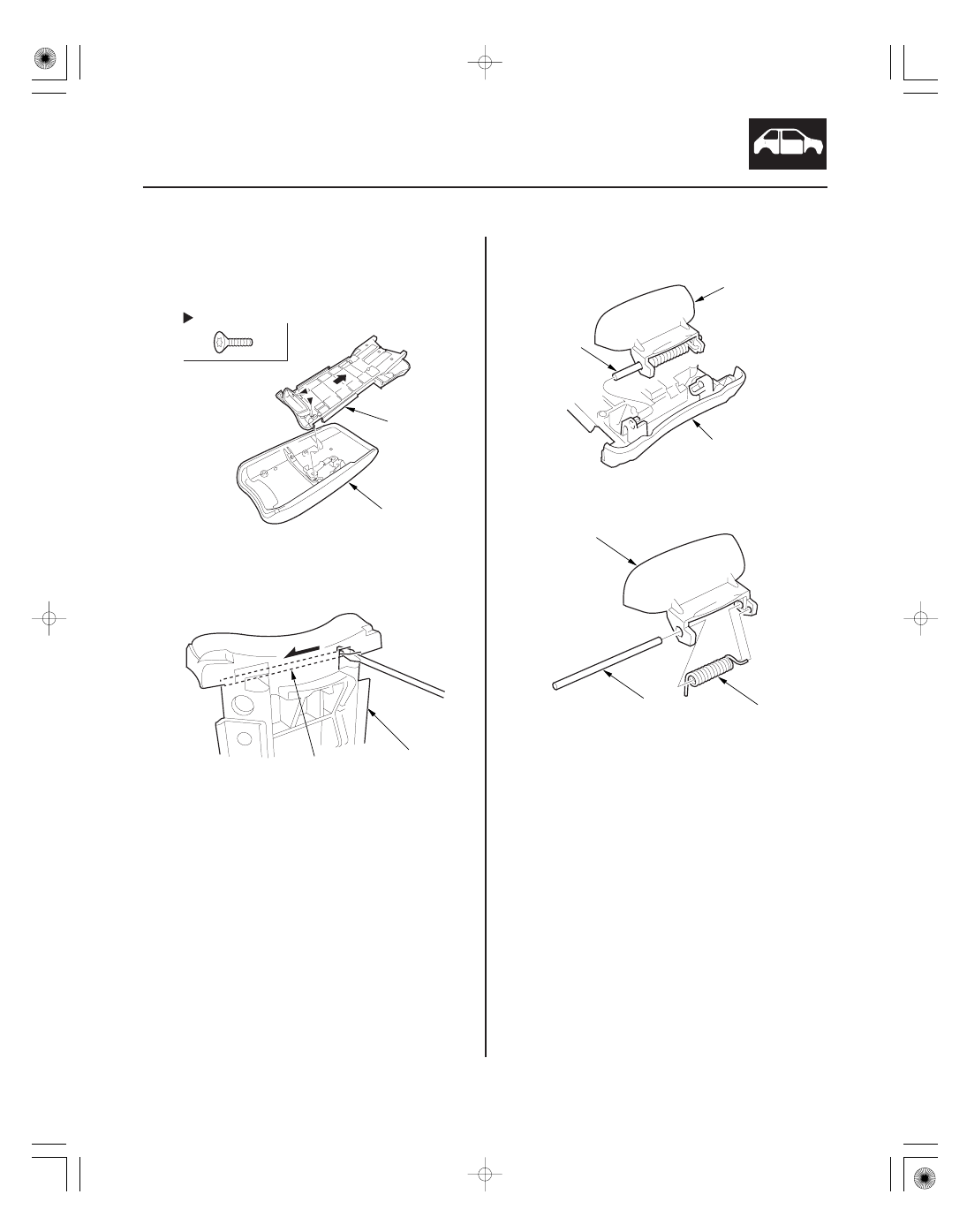

4. Slide the armrest (A) all the way forward, remove

the screws with a TORX T15 bit, then remove the
armrest backbone (B).

5. From the back of the armrest backbone (A), push

the edge of the armrest lock pin (B) with a flat-tip
screwdriver, then slide the armrest lock pin fully.

6. Remove the armrest lock (A) with the armrest lock

pin (B) from the armrest backbone (C).

7. Remove the armrest lock pin (A), then separate the

armrest lock (B) and armrest lock spring (C).

8. Install the armrest lock in the reverse order of

removal.

08/08/21 15:02:51 61SNR030_200_0099

０１

０２

０３

ＳＮＲ９Ａ００Ｊ２６２２０２３４７０１ＫＤＡＴ００

Special Tools Required

20-98

Dashboard

Instrument Panel Removal/Installation

Fastener Locations

: Screw, 3

Fastener Locations

: Clip, 2

A

Fastener Locations

: Clip, 6

A

B

C

KTC trim tool set SOJATP2014

NOTE:

• Take care not to scratch the instrument panel and

related parts.

• Use the appropriate tool from the KTC trim tool set to

avoid damage when removing components.

1. Remove these items:

• Subdisplay visor (see page 20-100)
• Navigation unit, with navigation system

– ’06-08 models (see page 23-155)
– ’09 model (see page 23-355)

• Audio unit, without navigation system

– ’06-08 models (see page 23-80)
– ’09 model (see page 23-256)

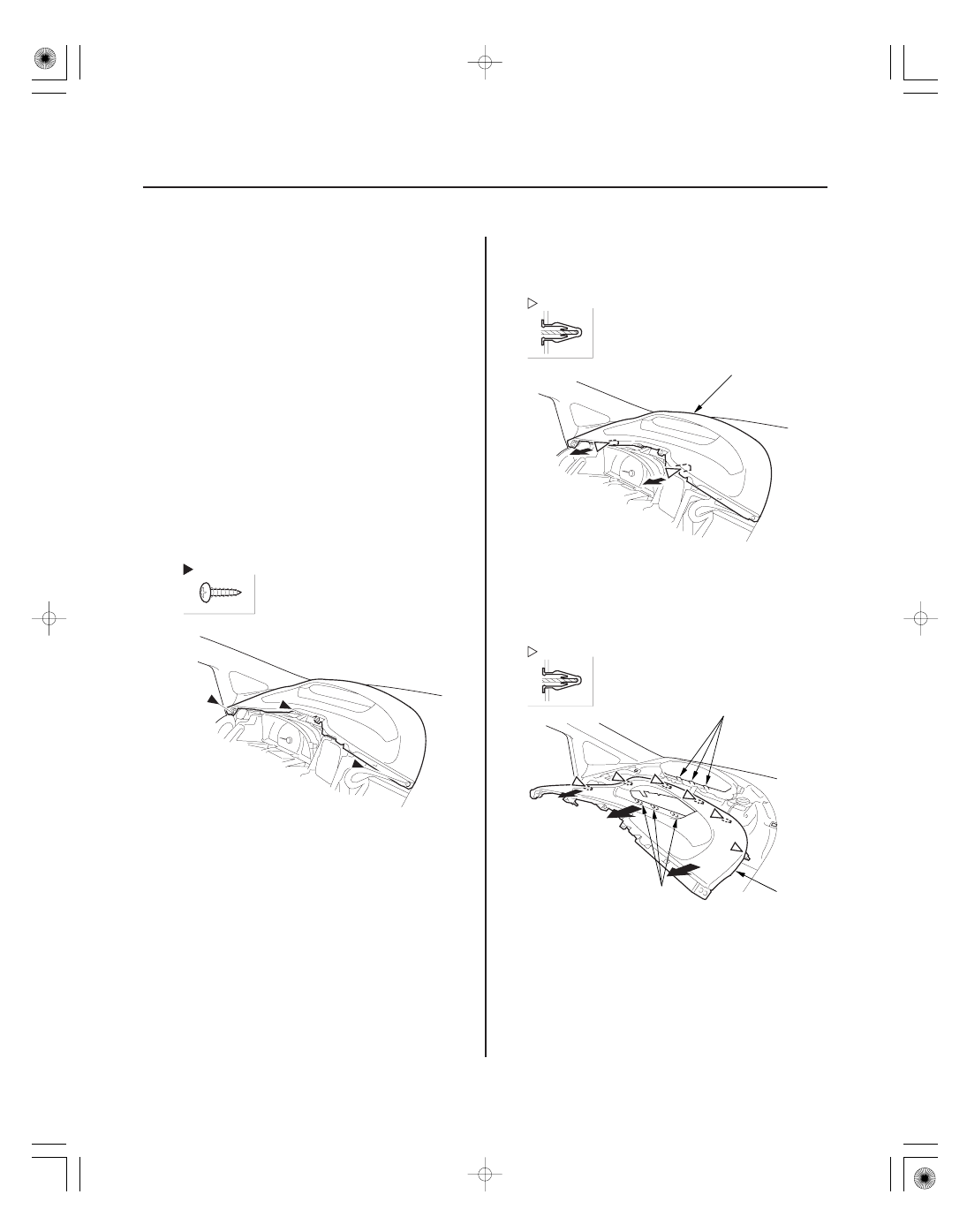

2. Remove the screws.

3. Detach the clips along the lower edge of the

instrument panel (A).

4. Detach the clips along the upper edge of the

instrument panel (A). Gently pull out the instrument
panel to release the hooks (B) from the holder (C) of
the gauge control module.

5. Install the instrument panel in the reverse order of

removal, and note these items:

• If the clips are damaged or stress-whitened,

replace them with new ones.

• Push the clips into place securely.

08/08/21 15:02:52 61SNR030_200_0100

07AAC-SEPA240

０１

０２

ＳＮＲ９Ａ００Ｊ２６２２０２３００５６ＫＤＡＴ１０

Special Tools Required

20-99

Gauge Control Module (Speedo) Trim Removal/Installation

Fastener Locations

: Clip, 4

A

A

Fastener Locations

: Clip, 5

A

A

A

B

B

C

KTC trim tool set SOJATP2014

NOTE:

• Take care not to scratch the dashboard and related

parts.

• Use the appropriate tool from the KTC trim tool set to

avoid damage when removing components.

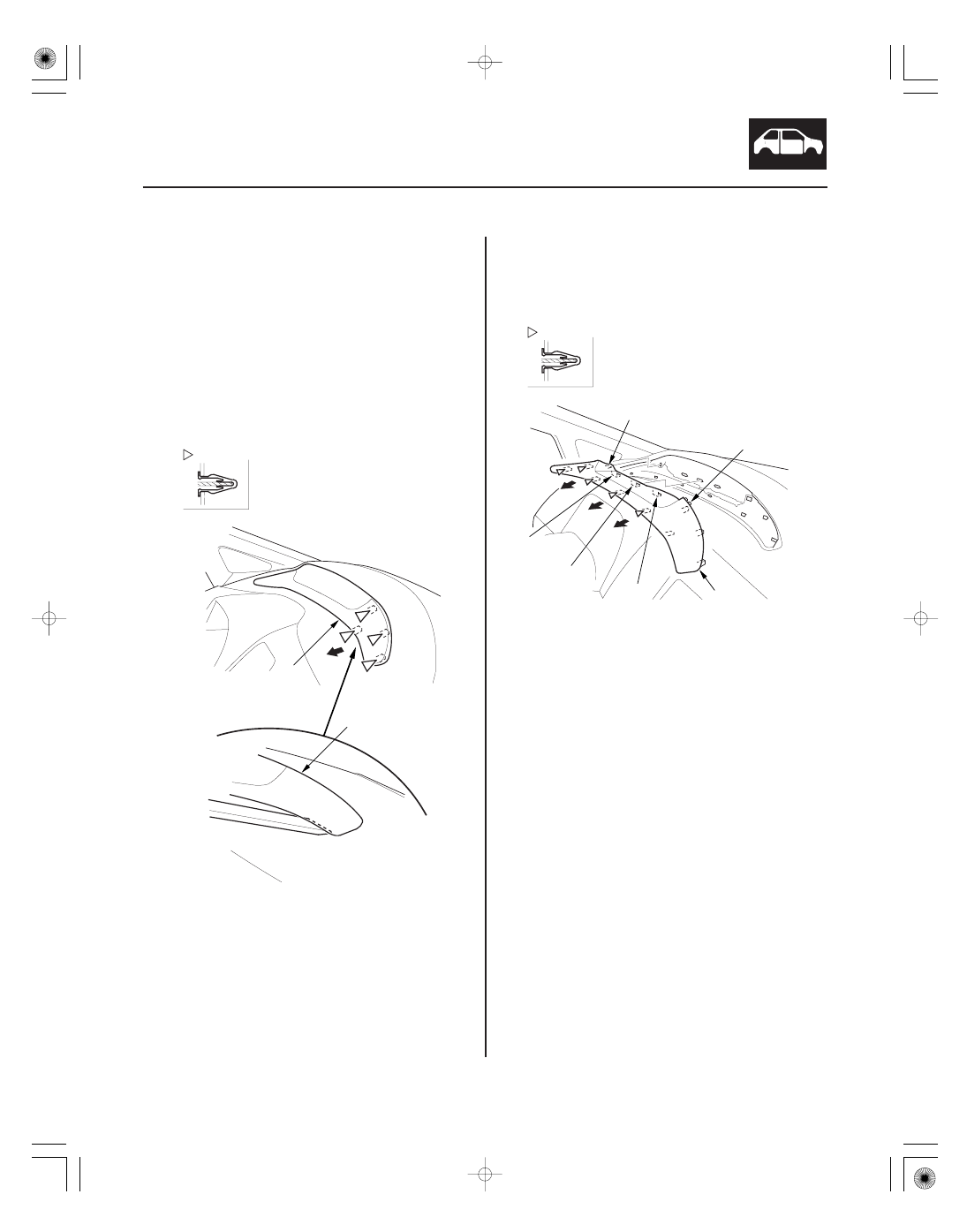

1. Pry up on the inside edge of the gauge control

module (speedo) trim (A) with a trim tool to detach
the clips.

2. Detach the clips and release the hooks (A) with a

trim tool, and the pins (B) along the edge of the
gauge control module (speedo) trim (C), then
remove the trim.

3. Install the trim in the reverse order of removal, and

note these items:

• If the clips are damaged or stress-whitened,

replace them with new ones.

• Push the clips into place securely.

08/08/21 15:02:52 61SNR030_200_0101
