Acura CSX. Manual - part 442

１１

１２

１３

ＳＮＲ９Ａ００Ｊ２６２０００１６１０１ＫＢＡＴ００

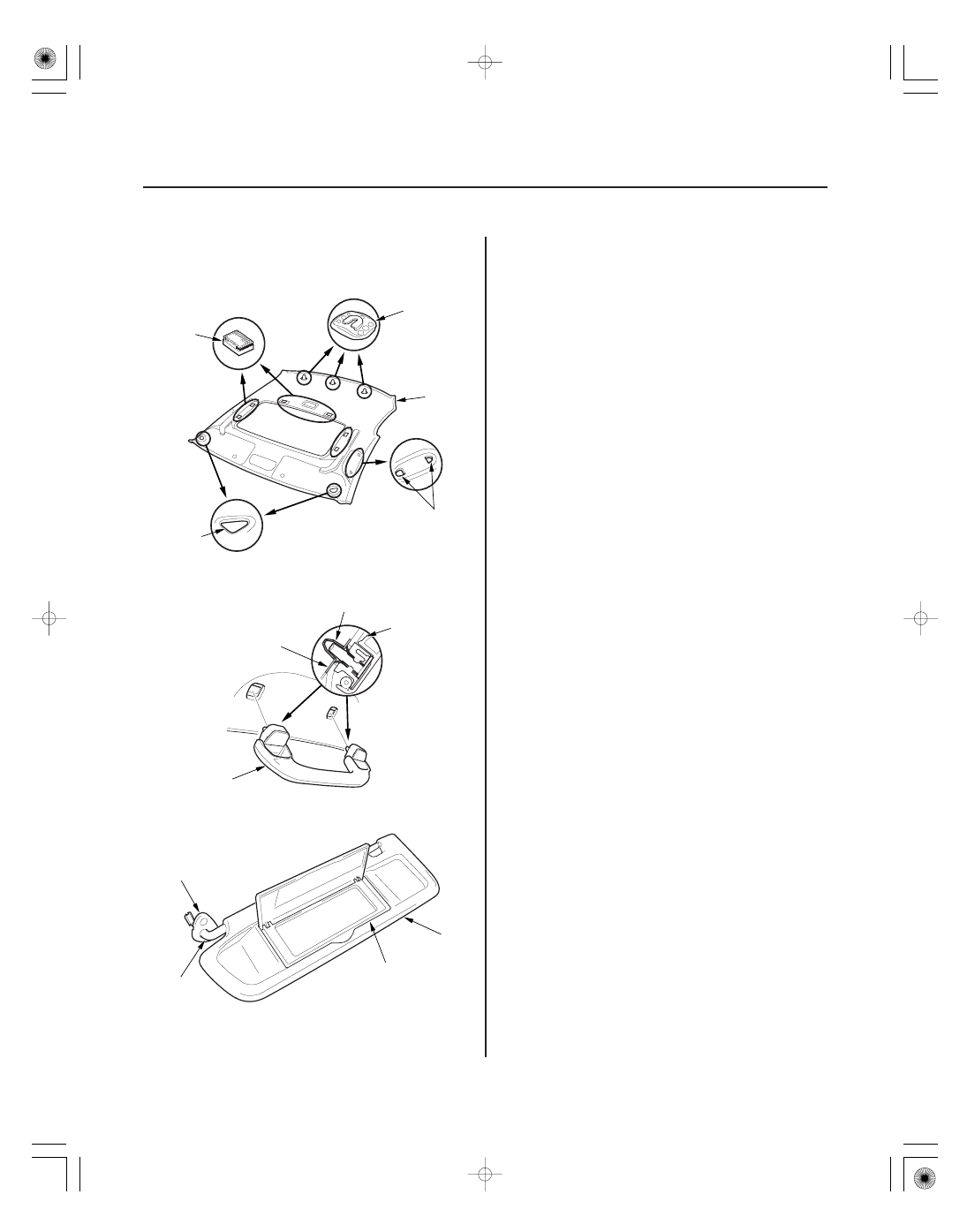

Headliner

Grab handle

Sunvisor

Special Tools Required

20-88

20-88

Interior Trim

Carpet Replacement

A

C

H

I

C

J

K

B

B

F

D

E

G

KTC trim tool set SOJATP2014

SRS components are located in this area. Review the
SRS component locations (see page 24-11) and the
precautions and procedures (see page 24-13) before
doing repairs or service.

NOTE:

• Put on gloves to protect your hands.
• Use the appropriate tool from the KTC trim tool set to

avoid damage when removing components.

• Take care not to damage, wrinkle, or twist the carpet.
• Be careful not to damage the dashboard or other

interior trim pieces.

1. Remove these items:

• Front seats, both sides (see page 20-118)
• Rear seat cushion (see page 20-133)
• Front door sill trim, both sides (see page 20-66)
• Rear door sill trim, both sides (see page 20-67)
• Kick panels, both sides (see step 5 on page 20-67)
• B-pillar lower trim (see page 20-72)
• Driver’s dashboard undercover (see page 20-103)
• Passenger’s dashboard undercover (see page

20-104)

• Center console (see page 20-92)
• Steering joint cover (see page 17-10)

08/08/21 15:01:42 61SNR030_200_0090

07AAC-SEPA240

＊０１

０２

０１

20-89

D

E

B

C

A

D

Fastener Locations

: Clip, 1

B

: Clip, 1

D

A

B

C

D

A

B

D
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

C

C

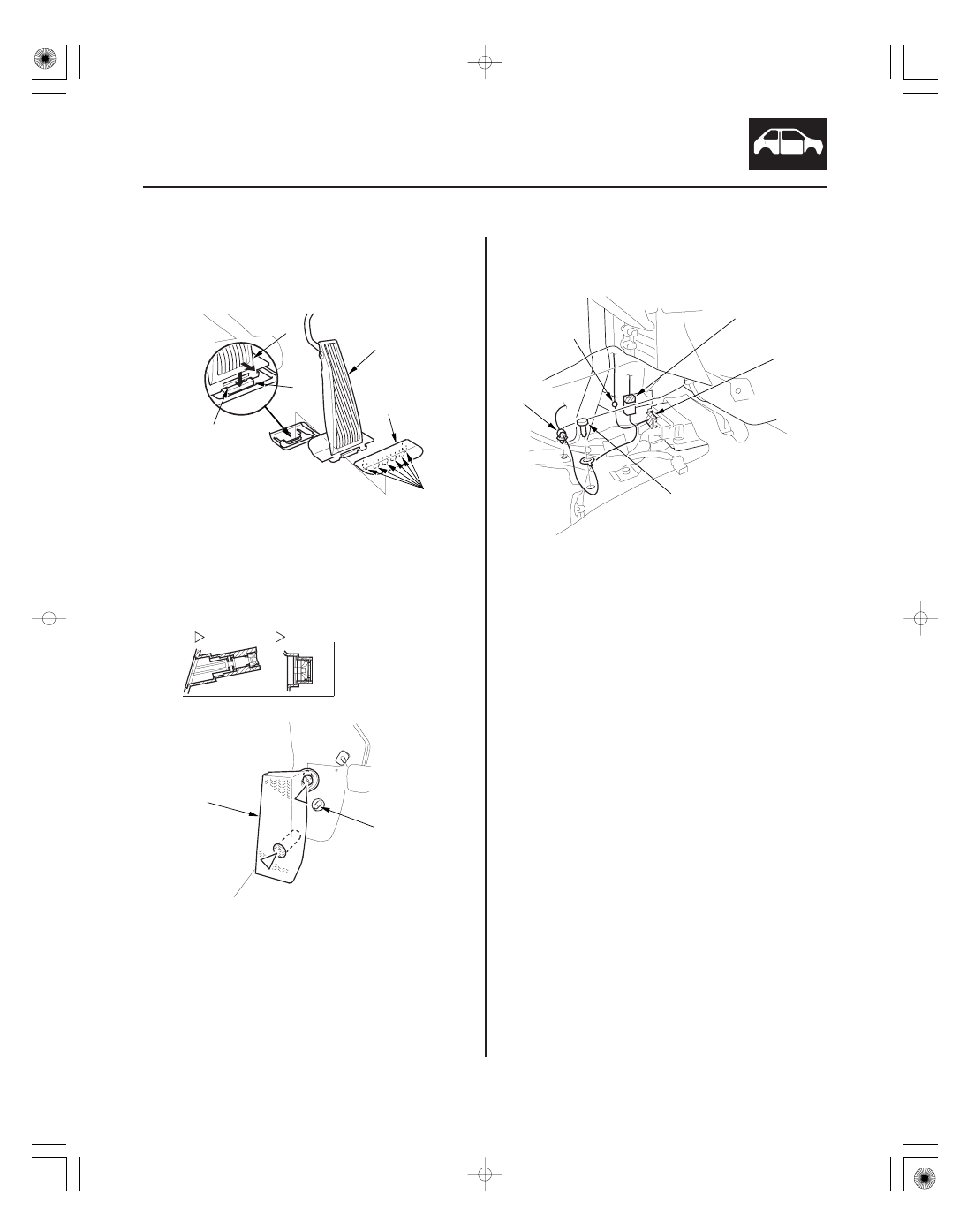

2. Release the hooks (A) to remove the accelerator

pedal clip (B). While pushing down the back-up
spring (C), pull back the accelerator pedal (D) to
release the hook (E).

3. Remove the footrest (A).

–1 Remove the lower clip (B) with a 6 mm

hexagon wrench, from the stud bolt (C).

–2 Remove the upper clip (D) with a flat-tip

screwdriver, from the stud bolt.

4. Disconnect the SRS unit connector (A), antenna

connector (B), and detach the wire harness clips (C).
Remove the ground bolt (D) with a TORX T30 bit.

Use a TORX T30 bit.

08/08/21 15:02:46 61SNR030_200_0091

０３

０４

０２

０６

20-90

Interior Trim

Fastener Locations

: Bolt, 2

A

: Bolt, 1

C

D

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

A

A

B

B

A

A

Fastener Locations

: Clip, 2

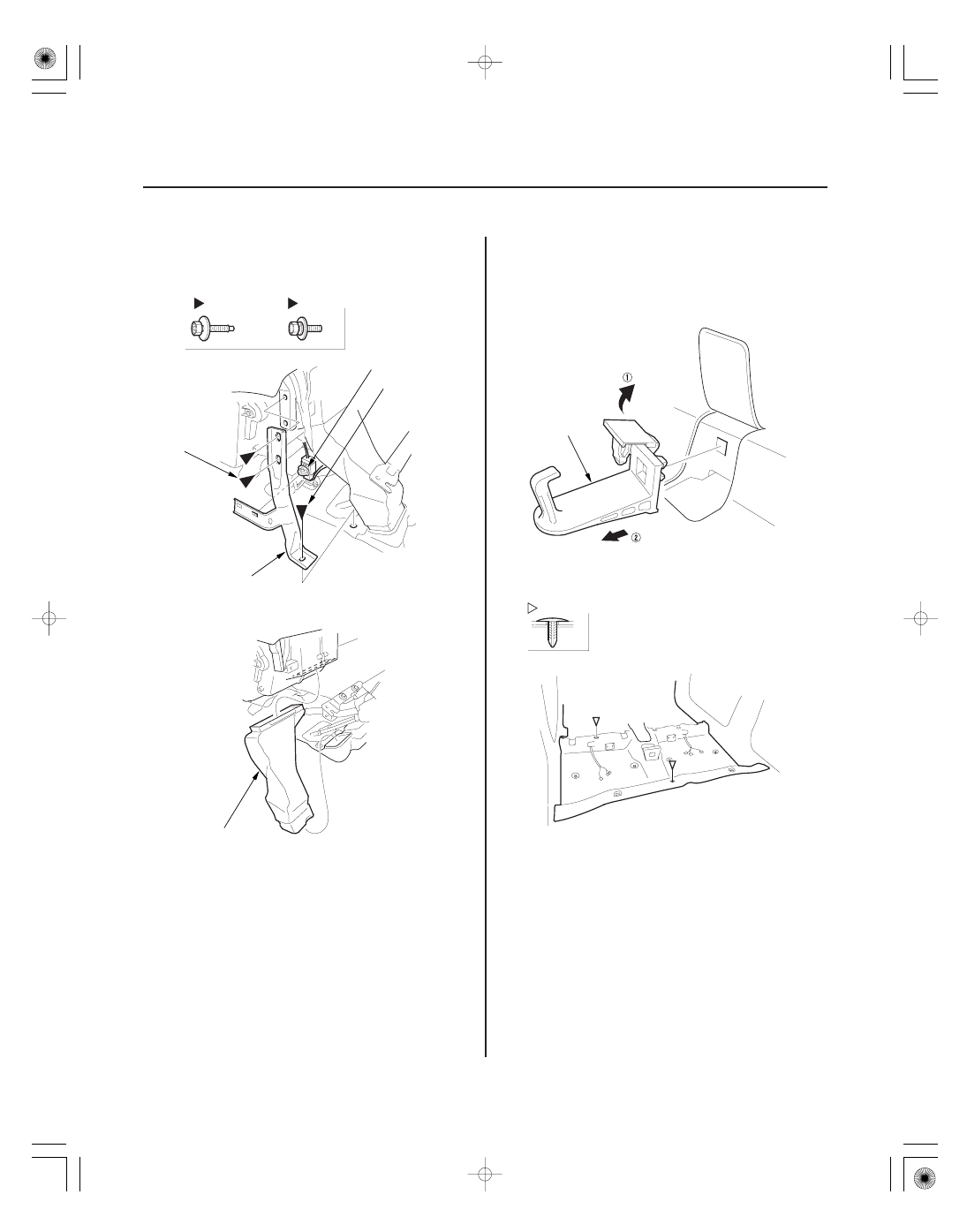

5. Remove the bolts (A, B), and detach the connector

clip (C), then remove the center pipe extension (D).

6. Remove the rear heater joint duct (A).

7. Disconnect the parking brake cables from the

equalizer (see page 19-40).

8. Remove the floor mat holders (A) from the driver’s

side.

9. Remove the clips.

08/08/21 15:02:46 61SNR030_200_0092

０７

20-91

A

B

C

C

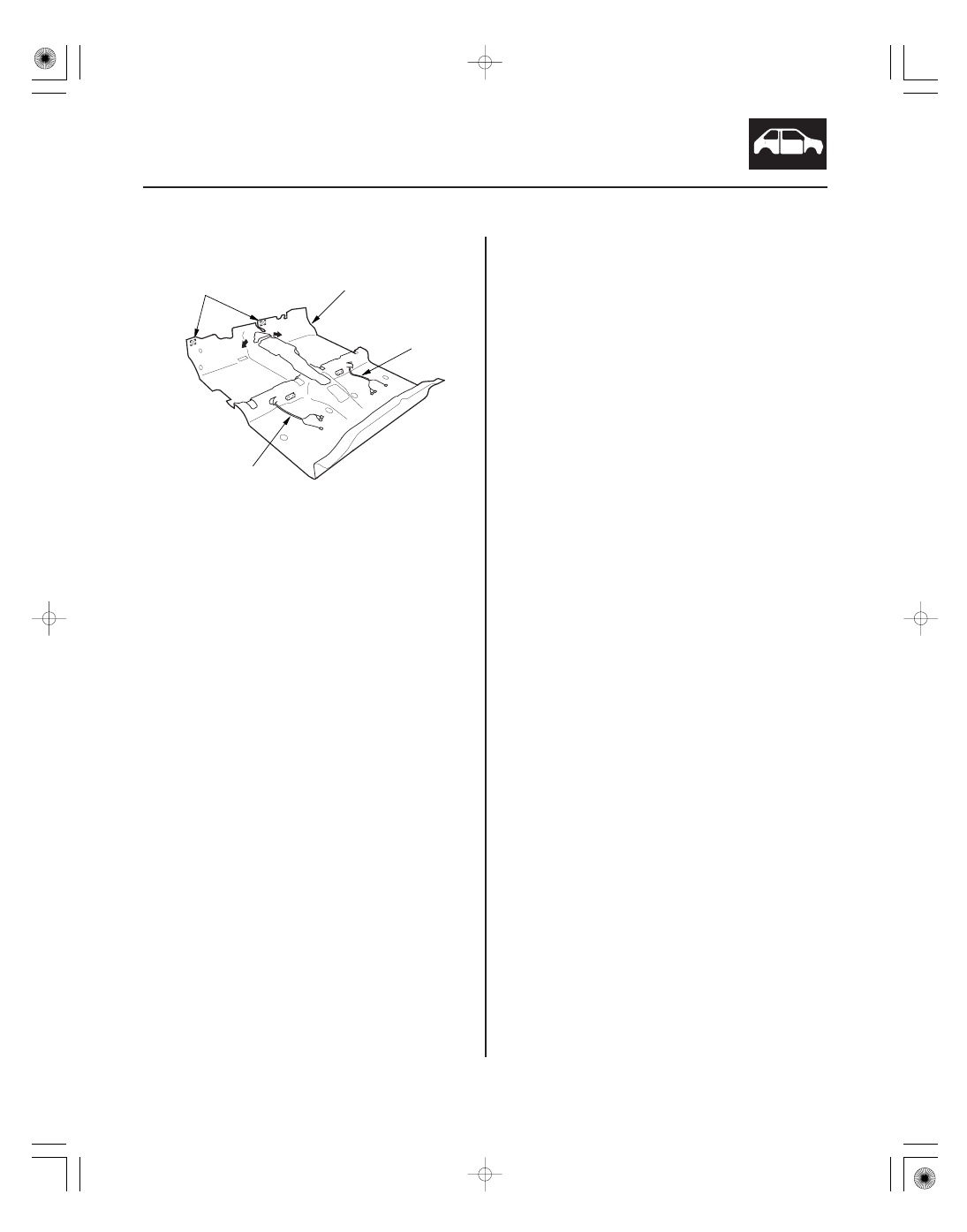

10. Release the Velcro fastener (A), then pull the carpet

(B) out from under the dashboard.

11. Pull the seat harnesses (C) out through the hole in

the carpet, then remove the carpet.

12. Install the carpet in the reverse order of removal,

and note these items:

• Take care not to damage, wrinkle or twist the

carpet.

• Make sure the seat harnesses and parking brake

cables are routed correctly.

• If the clips are damaged or stress-whitened,

replace them with new ones.

• Push the Velcro fasteners and the clips into place

securely.

• Push the accelerator pedal hooks into place

securely, and verify that the pedal is properly
fastened to the floor.

08/08/21 15:02:47 61SNR030_200_0093
