Special Tools Required

20-92

Consoles

Center Console Removal/Installation

A

B

C

Fastener Locations

: Clip, 4

A

Fastener Locations

: Clip, 3

B

: Clip, 2

C

C

B

B

B

C

A

KTC trim tool set SOJATP2014

SRS components are located in this area. Review the
SRS component locations (see page 24-11) and the
precautions and procedures (see page 24-13) before
doing repairs or service.

NOTE:

• Use the appropriate tool from the KTC trim tool set to

avoid damage when removing components.

• Take care not to scratch the front seat, dashboard,

and related parts.

1. Remove the passenger’s dashboard undercover

(see page 20-104).

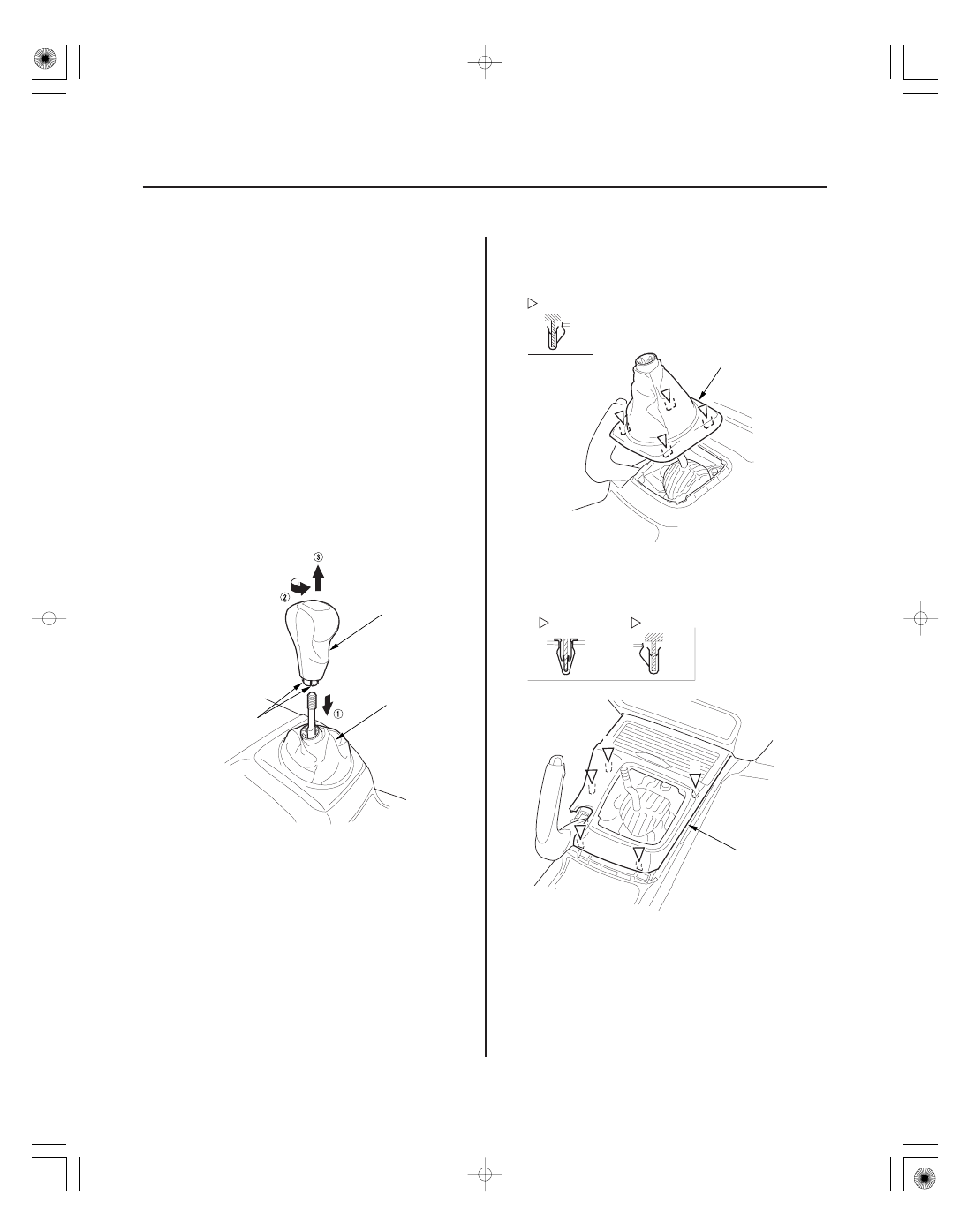

2. M/T model: Lower the shift lever boot (A) to release

the hooks (B) from the boot, then remove the shift
knob (C).

3. Detach the clips by pulling the front inner panel (A)

up.

4. Gently pull out along the rear of the center console

panel (A) to release the clips (B, C).

08/08/21 15:02:47 61SNR030_200_0094

07AAC-SEPA240

０４

０５

０１

20-93

A

B

Fastener Locations

: Bolt, 2

A

B

5 x 0.8 mm
5 N·m
(0.5 kgf·m,
4 lbf·ft)

Fastener Locations

: Bolt, 2

: Clip, 2

5 x 0.8 mm
5 N·m
(0.5 kgf·m,
4 lbf·ft)

B

A

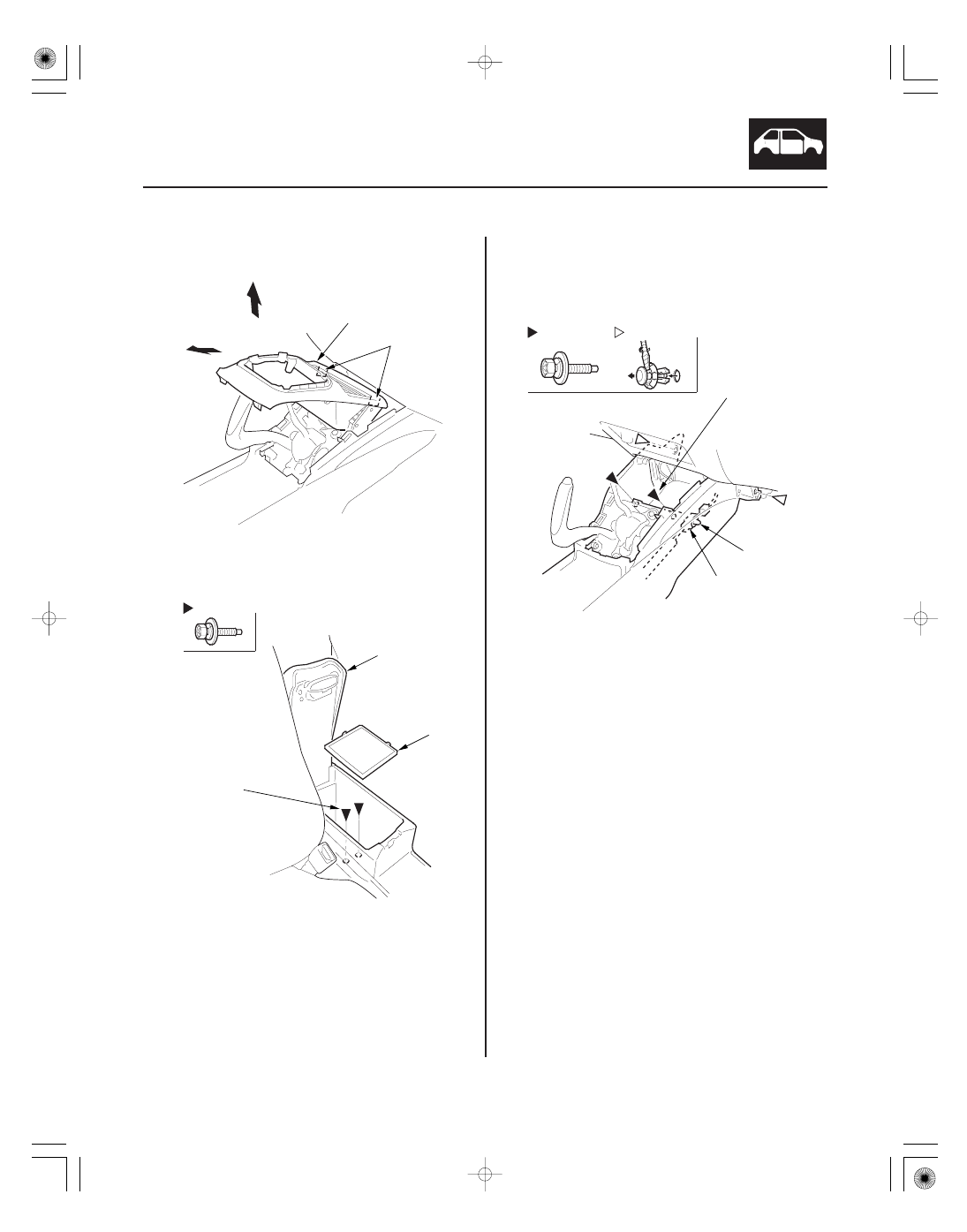

5. Pull the center console panel (A) up and rearward

to release the tabs (B).

6. Open the armrest (A), and remove the console box

mat (B) to access and remove the bolts.

7. Remove the bolts and the clips from the front

portion of the center console. Disconnect the
console subharness connector (A), and detach the
connector clip (B).

08/08/21 15:02:48 61SNR030_200_0095

０７

０８

０９

20-94

Consoles

A

B

C

B

A

B

A

B

C

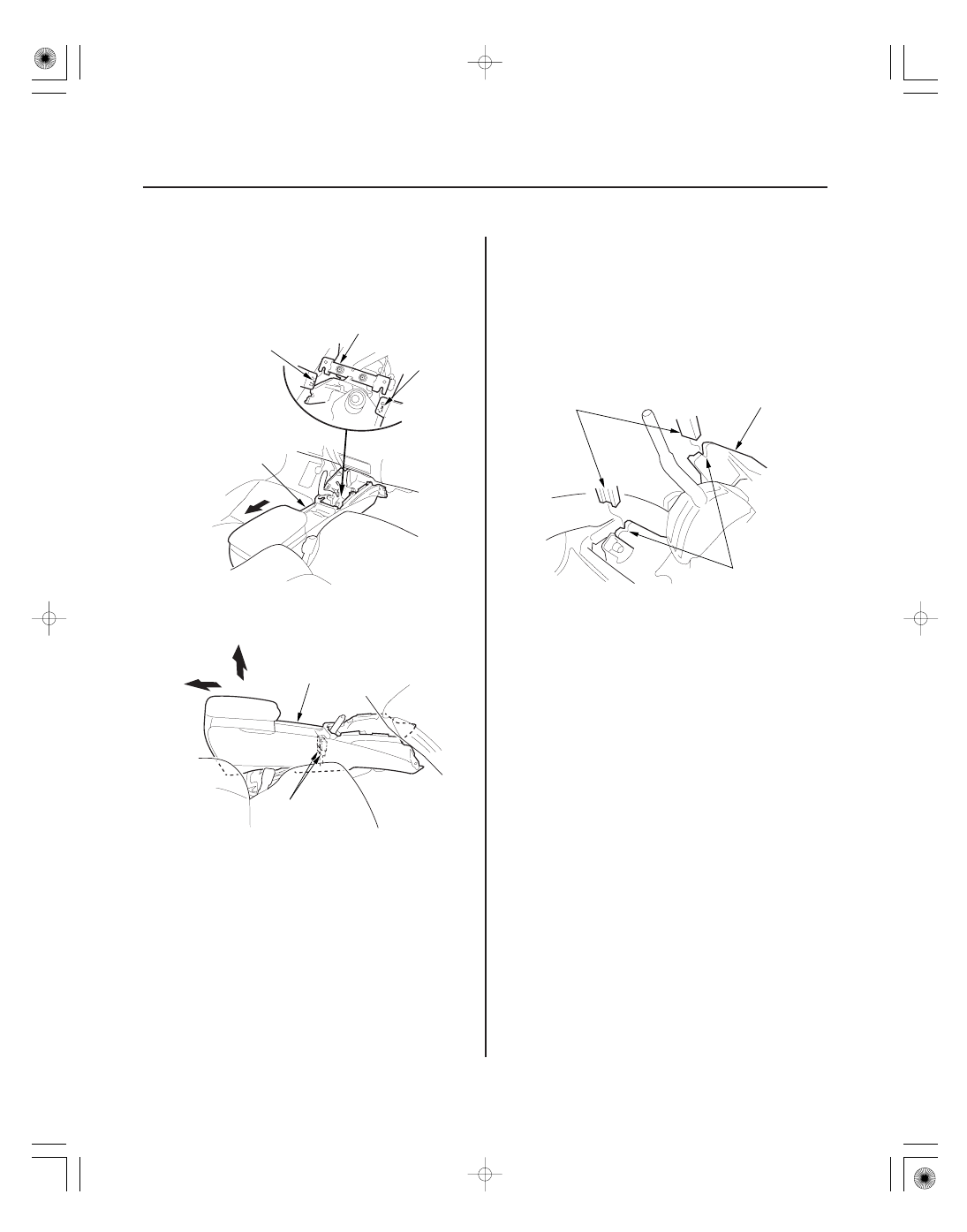

8. Slide both front seats all the way back, and recline

the seat-back fully.

9. Slide the center console (A) rearward to release the

pins (B) from the bracket (C).

10. Lift up the rear of the console (A), and remove it

from the dashboard.

11. If equipped, disconnect the seat heater switch

connectors (B).

12. Install the console in the reverse order of removal,

and note these items:

• Make sure each connector is plugged in properly.
• If the clips are damaged or stress-whitened,

replace them with new ones.

• Push the clips and the hooks into place securely.
• When installing the center console panel, install

the tabs (A) into the notch (B) of the parking brake
base frame (C).

08/08/21 15:02:48 61SNR030_200_0096

＊０１

０２

０３

ＳＮＲ９Ａ００Ｊ２６２１６５１６４０１ＭＦＡＴ００

Special Tools Required

20-95

Center Console Disassembly/Reassembly

Fastener Locations

: TORX Screw, 8

A

A

B

C

D

E

F

G

H

I

I

A

A

B

C

D

KTC trim tool set SOJATP2014

NOTE:

• Use the appropriate tool from the KTC trim tool set to

avoid damage when removing components.

• Take care not to scratch the center console, the

dashboard, and related parts.

1. Remove the center console (see page 20-92).

2. Remove the center console armrest (see page

20-96).

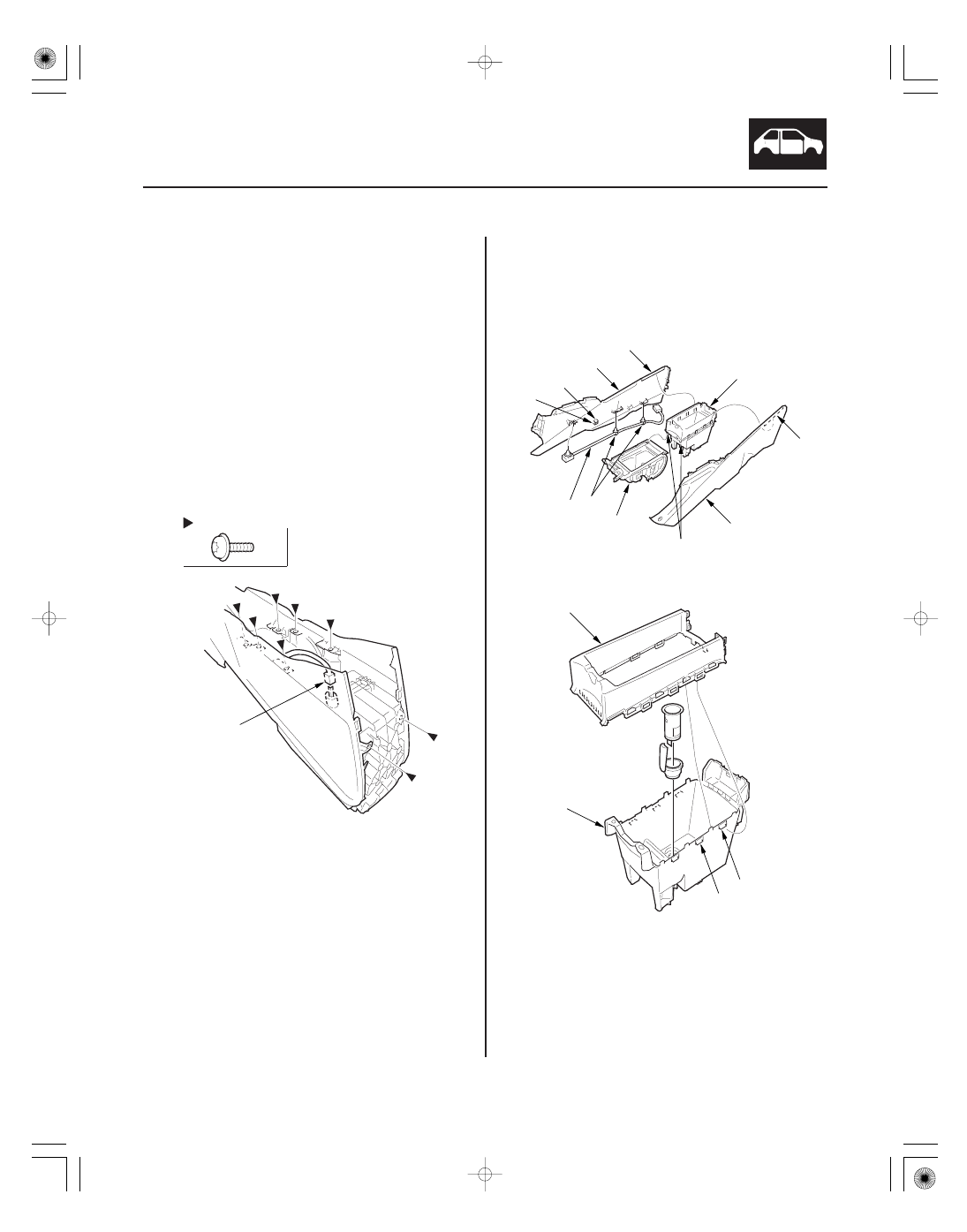

3. Remove the screws with a TORX T20 bit, and

disconnect the console accessory power socket
connector (A).

4. Release the hooks (A) and the pins (B), then

separate the left console side panel (C), the right
console side panel (D), the console beverage holder
(E) and the console box (F). If equipped, detach the
harness clips (G), then remove the console
subharness (H) from the hooks (I).

5. Release the hooks (A, B), then separate the console

upper box (C) and the console lower box (D).

6. Assemble the console in the reverse order of

disassembly, and make sure the console
subharness connector is plugged in properly.

08/08/21 15:02:49 61SNR030_200_0097
