18-38

Rear Suspension

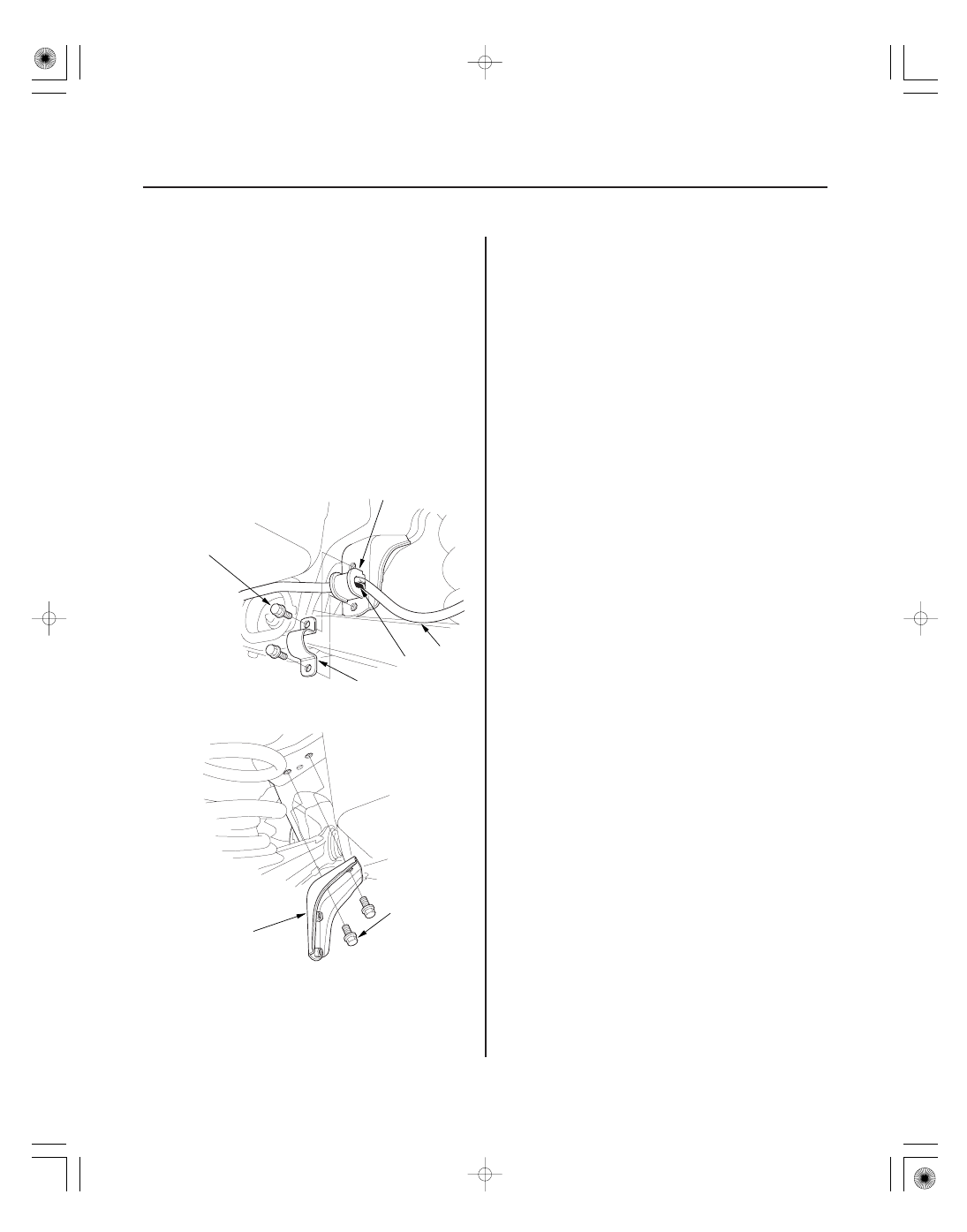

Stabilizer Bar Replacement

B

C

D

A
Except Type S model:
8 x 1.25 mm
22 N·m (2.2 kgf·m, 16 lbf·ft)
Type S model:
10 x 1.25 mm
49 N·m
(5.0 kgf·m, 36 lbf·ft)

E

10 x 1.25 mm
39 N·m
(4.0 kgf·m,
29 lbf·ft)

A

1. Raise the rear of the vehicle, and support it with

safety stands in the proper locations (see page
1-11).

2. Remove the rear wheels.

3. Disconnect both stabilizer links from the stabilizer

bar (see page 18-37).

4. Remove the flange bolts (A) and the bushing

holders (B), then remove the bushings (C) and the
stabilizer bar (D).

NOTE: During installation, align the paint marks (E)
on the stabilizer bar with the sides of the bushings.

5. Replace the stabilizer bar bracket (A) if necessary.

6. Install the stabilizer bar in the reverse order of

removal, and note these items:

• Note the right and left direction of the stabilizer

bar.

• Refer to stabilizer link removal/installation to

connect the stabilizer bar to the links (see page
18-37).

• Before installing the wheel, clean the mating

surfaces of the brake disc and inside of the wheel.

7. Check the wheel alignment, and adjust it if

necessary (see page 18-5).

08/08/21 14:57:45 61SNR030_180_0038

０１

ＳＮＲ９Ａ００Ｂ４４１０００１９１０２ＫＢＡＴ００

Exploded View

18-39

Damper Replacement

SELF LOCKING NUT
10 x 1.25 mm
29 N·m
(3.0 kgf·m, 22 lbf·ft)

DAMPER MOUNTING WASHER

DAMPER MOUNTING BUSHING

DAMPER UNIT

DUST COVER

Replace.

Check for bending and damage.

Check for weakness.

Check for oil leaks,
gas leaks, and smooth
operation.

Check for deterioration and damage.

08/08/21 14:57:45 61SNR030_180_0039

０２

０３

０３

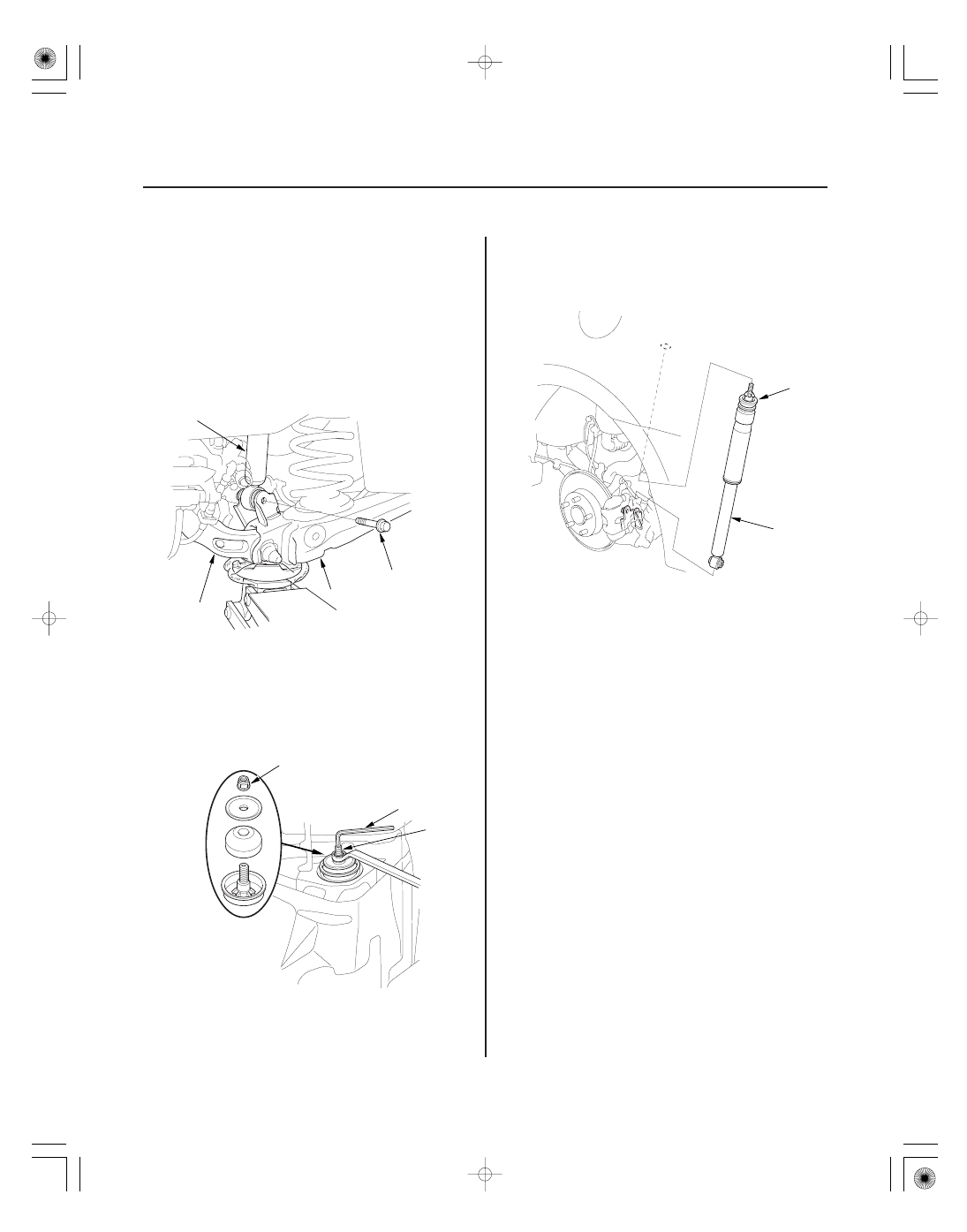

Removal

18-40

Rear Suspension

C
12 x 1.25 mm

A

B

D

A
10 x 1.25 mm

B

C

A

B

1. Raise the rear of the vehicle, and support it with

safety stands in the proper locations (see page
1-11).

2. Remove the rear wheel.

3. Position a floor jack at the connecting point of the

trailing arm (A) and the knuckle (B). Raise the floor
jack until the suspension begins to compress.

4. Remove the flange bolt (C) that connects the

trailing arm and the damper (D).

5. Remove the trunk side trim panel (see page 20-80).

6. Remove the self-locking nut (A) while holding the

damper shaft (B) with a hex wrench (C).

7. Compress the damper unit (A) by hand, and

remove it from the vehicle.

NOTE: Be careful not to damage the body.

8. Remove the damper mounting bushing (B).

Replace.

Replace.

08/08/21 14:57:46 61SNR030_180_0040

０５

０６

０１

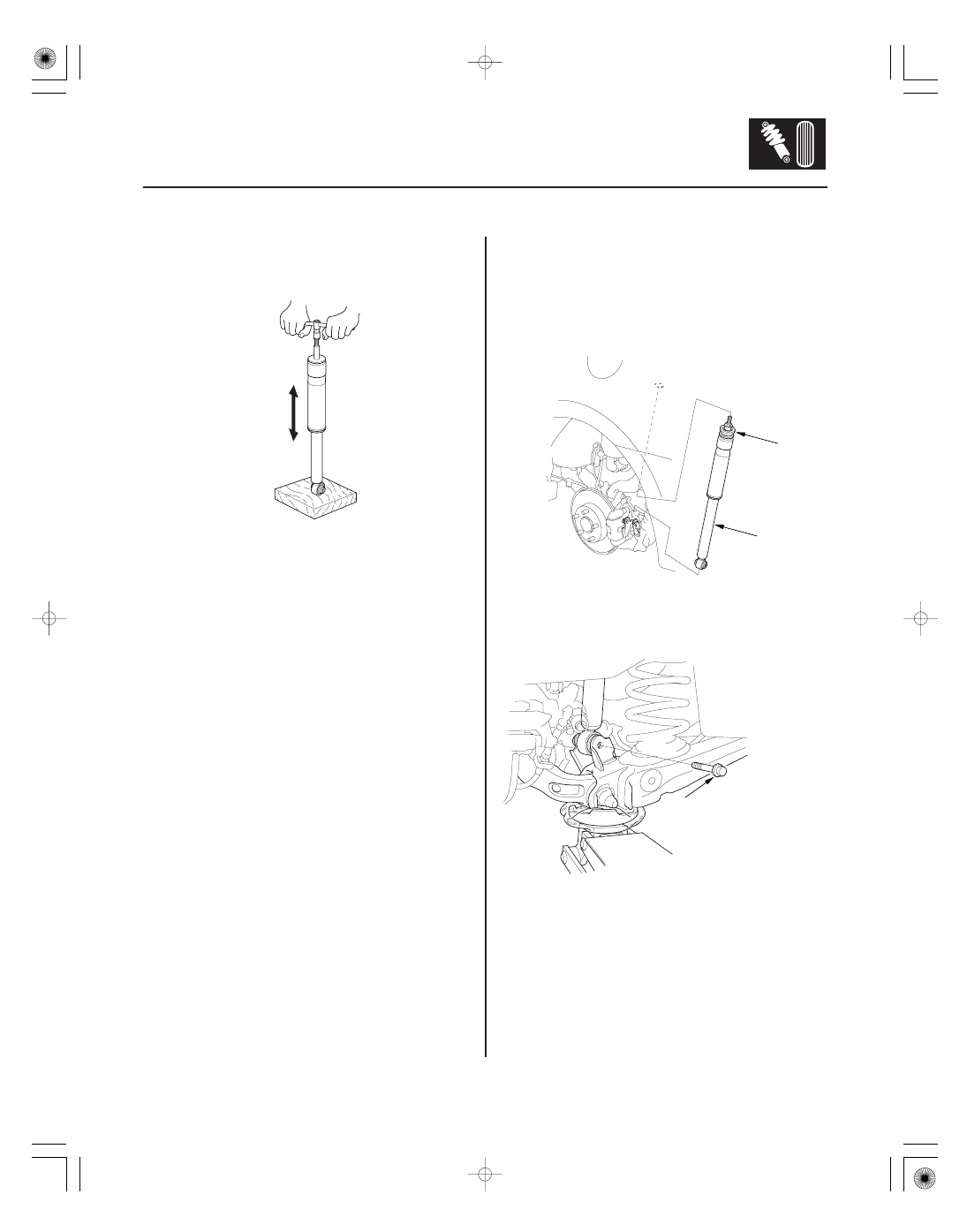

Inspection

Installation

18-41

A

B

A
Except Type S model:
12 x 1.25 mm
59 N·m (6.0 kgf·m, 43 lbf·ft)

Type S model:
12 x 1.25 mm
69 N·m (7.0 kgf·m, 51 lbf·ft)

1. Push on the damper as shown.

2. Compress the damper assembly by hand, and

check for smooth operation through a full stroke,
both compression and extension. The damper
should extend smoothly and constantly when
compression is released. If it does not, the gas is
leaking and the damper should be replaced.

3. Check for oil leaks, abnormal noises, or binding

during these tests.

1. Install the damper mounting bushing (A) onto the

damper unit. Position the damper assembly (B)
between the body and trailing arm.

NOTE: Be careful not to damage the body.

2. Position a floor jack under the trailing arm to

support the suspension, then install the new
damper mounting bolt (A).

3. Loosely tighten the damper mounting bolt.

4. Raise the rear suspension with the jack until the

vehicle just lifts off the safety stands, then tighten
the damper mounting bolt to the specified torque
value.

Replace.

Replace.
