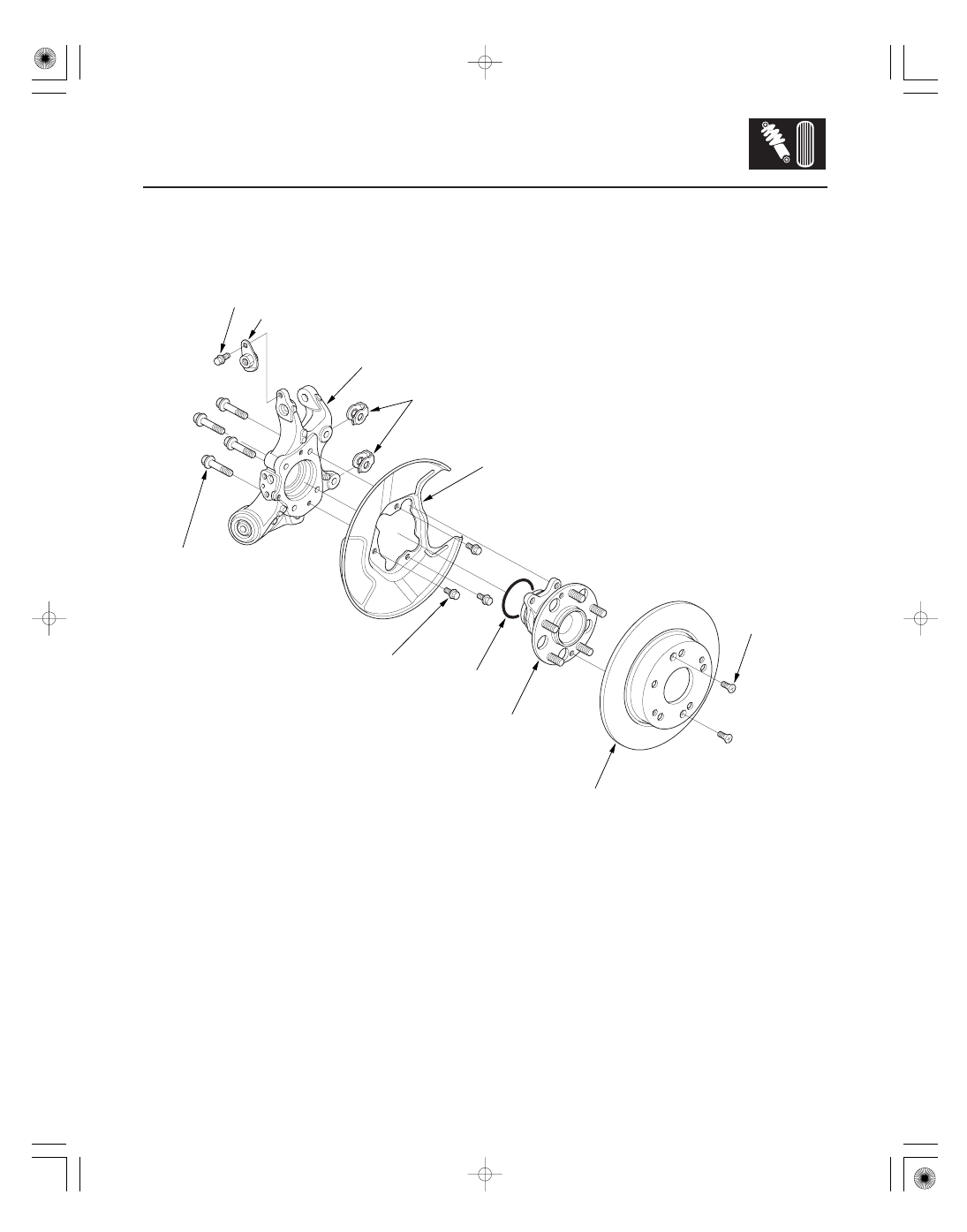

Exploded View

18-31

Rear Suspension

Knuckle/Hub Bearing Unit Replacement

KNUCKLE

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

WASHERS

10 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

O-RING

FLAT SCREW
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

HUB BEARING UNIT
(MAGNETIC ENCODER)

REAR BRAKE DISC

SPLASH GUARD

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

REAR KNUCKLE UPPER BRACKET

Check for deformation and damage.

Check for deformation and damage.

Replace.

Check for faulty
movement and wear.

Check for wear, damage, and rust.

Check for corrosion,
deformation, and damage.
Replace if rusted.

08/08/21 14:57:41 61SNR030_180_0031

０２

０３

０４

０３

Hub Bearing Unit Replacement

18-32

Rear Suspension

A
108 N·m
(11.0 kgf·m,
79.6 lbf·ft)

C

B
10 x 1.25 mm
74 N·m
(7.5 kgf·m,
54 lbf·ft)

A
8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

A

A

OUTSIDE

10 x 1.25 mm
64 N·m
(6.5 kgf·m,
47 lbf·ft)

A

B

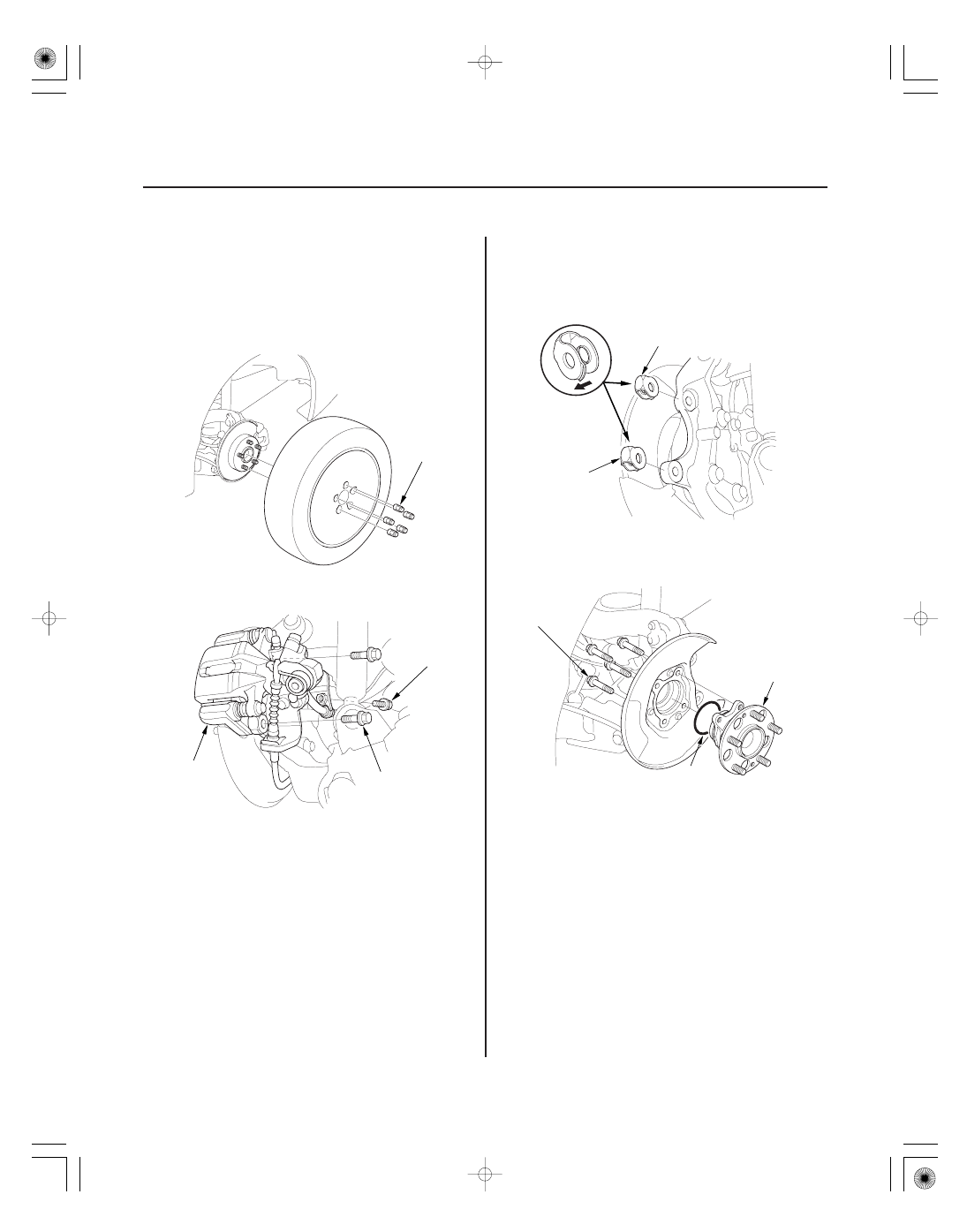

1. Raise the rear of the vehicle, and support it with

safety stands in the proper locations (see page
1-11).

2. Remove the wheel nuts (A) and the rear wheel.

3. Remove the brake hose mounting bolt (A) from the

bracket.

4. Remove the brake caliper bracket mounting bolts

(B), then remove the caliper assembly (C) from the
knuckle. To prevent damage to the caliper
assembly or the brake hose, use a short piece of
wire to hang the caliper assembly from the
undercarriage. Do not twist the brake hose
excessively.

5. Remove the two washers (A).

NOTE: During installation, make sure the washers
are installed between the brake caliper bracket and
the knuckle.

6. Remove the rear brake disc (see page 19-34).

7. Remove the hub bearing unit (A) and the O-ring (B).

8. Check the hub bearing unit for damage and cracks.

9. Install the hub bearing unit in the reverse order of

removal, and note these items:

• Use a new O-ring during reassembly.
• Before installing the brake disc, Clean the mating

surfaces of the hub bearing unit and the inside of
the brake disc.

• Before installing the wheel, clean the mating

surfaces of the brake disc and the inside of the
wheel.

10. Check the wheel alignment, and adjust it if

necessary (see page 18-5).

Replace.

08/08/21 14:57:42 61SNR030_180_0032

０７

＊０２

０３

Knuckle Replacement

18-33

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

A

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

D
8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

A

B

C

(Multipurpose)

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

A
12 x 1.25 mm
108 N·m
(11.0 kgf·m,
79.6 lbf·ft)

B

C

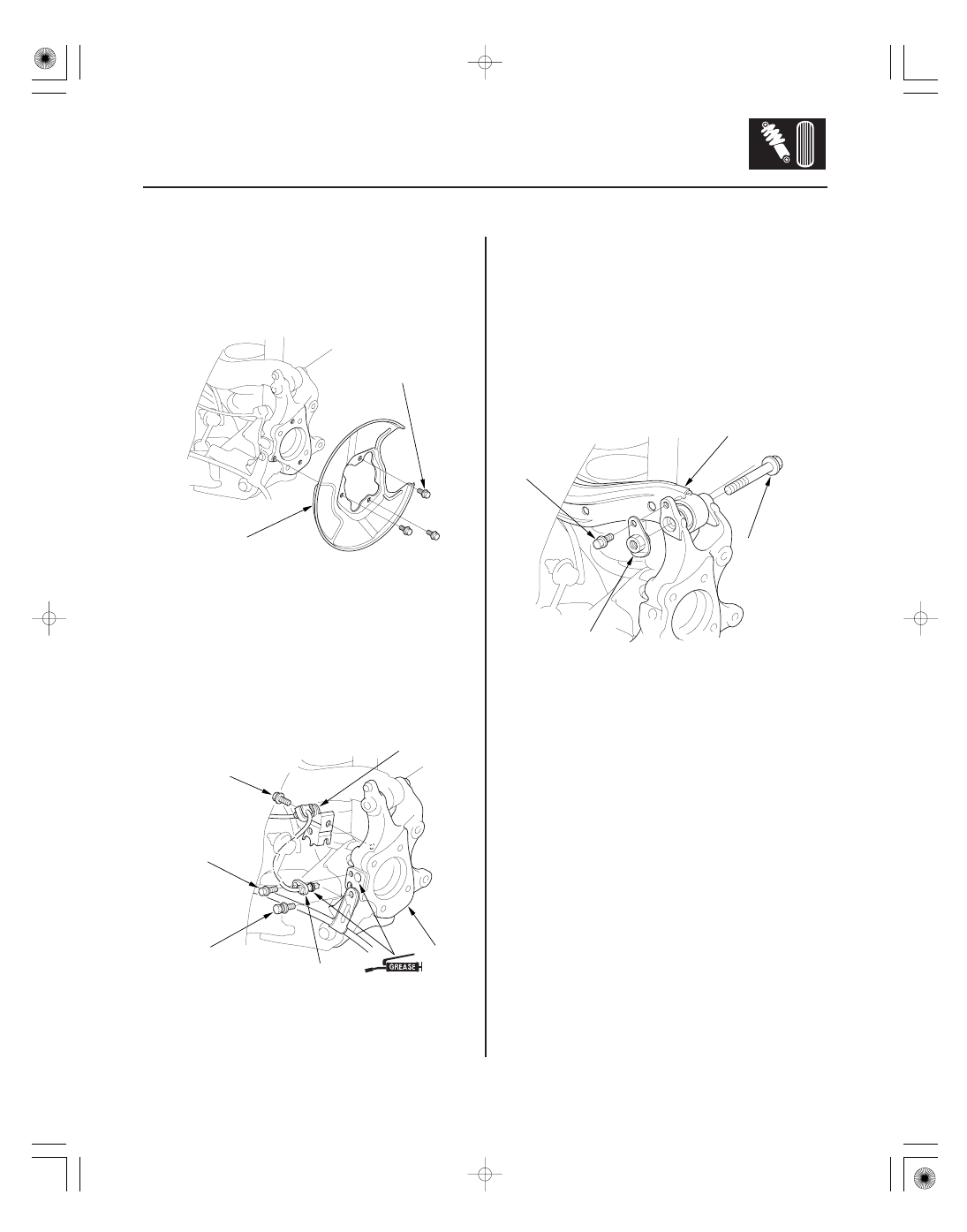

1. Remove the hub bearing unit.

2. Remove the splash guard (A).

3. Remove the wheel speed sensor (A), and the brake

hose mounting bracket (B) from the knuckle (C). Do
not disconnect the wheel speed sensor connector.

NOTE:

• Apply multipurpose grease to the mating

surfaces on the knuckle and the O-ring during
reassembly.

• To prevent O-ring damage, the wheel speed

sensor must be installed with the guide pin tool
during reassembly (see step 5 on page 19-175).

4. Remove the parking brake cable mounting bolt (D)

from the Knuckle.

5. Place a floor jack under the trailing arm to support

it.

NOTE: Do not place the jack against the plate
section of the lower arm. Be careful not to damage
any suspension components.

6. Remove the upper arm mounting bolt (A), and

disconnect the upper arm (B) from the knuckle.

NOTE: Use the new upper arm mounting bolt
during reassembly.

7. Remove the rear knuckle upper bracket (C).

Replace.

08/08/21 14:57:42 61SNR030_180_0033

０２

18-34

Rear Suspension

D
14 x 1.5 mm
88 N·m
(9.0 kgf·m,
65 lbf·ft)

A

B

C
Except Type S model:
12 x 1.25 mm
69 N·m (7.0 kgf·m, 51 lbf·ft)

Type S model:
12 x 1.25 mm
74 N·m (7.5 kgf·m, 54 lbf·ft)

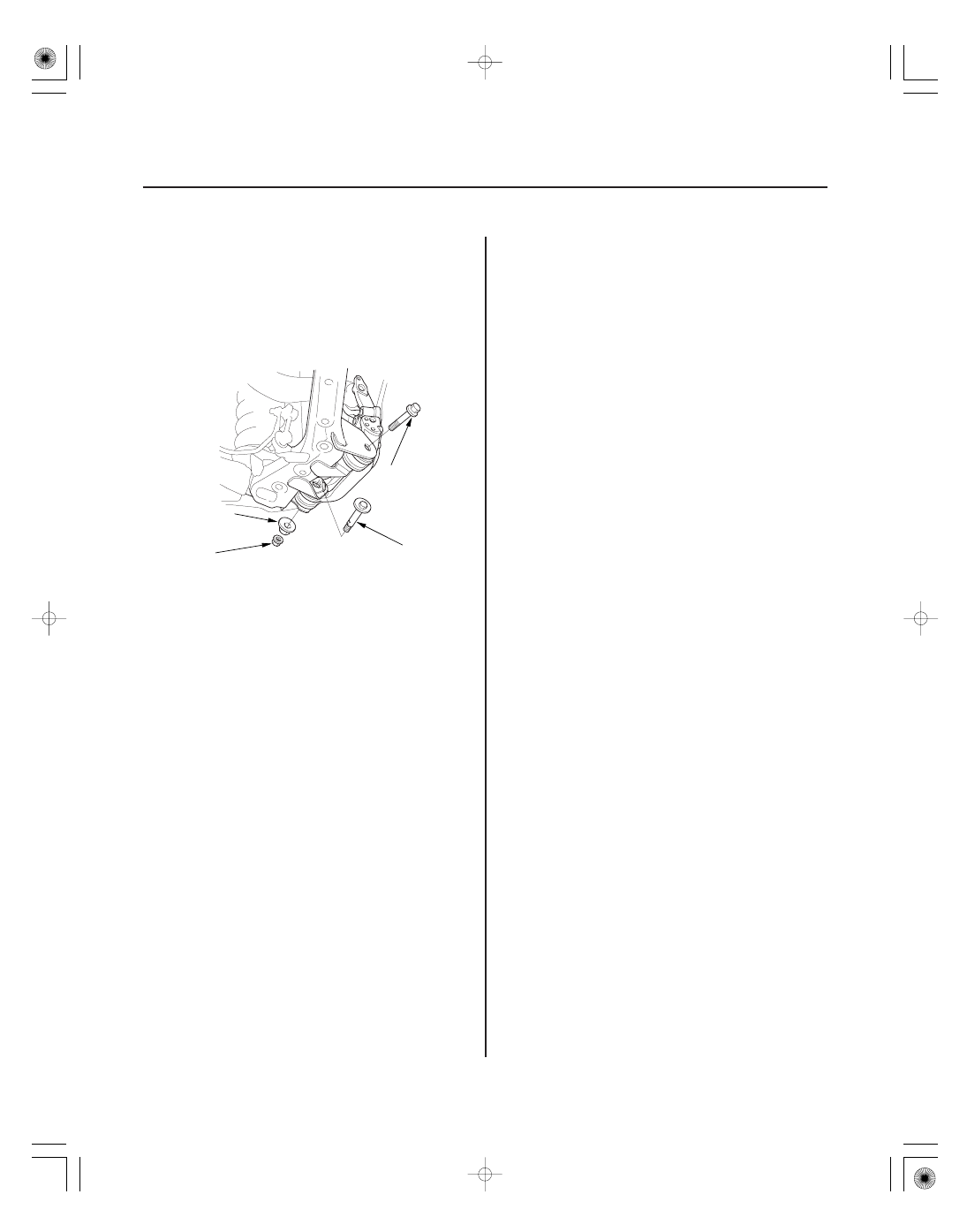

8. Mark the cam positions of the adjusting bolt (A) and

the adjusting cam plate (B) with the frame, then
remove the self-locking nut (C), the adjusting cam
plate, and the adjusting bolt. Discard the self-
locking nut.

NOTE: Use a new adjusting bolt and a new self-
locking nut during reassembly.

9. Remove the flange bolt (D), and remove the

knuckle.

NOTE: Use the new flange bolt during reassembly.

10. Install the knuckle in the reverse order of removal,

and note these items:

• First install all of the components, and lightly

tighten the bolts and the nuts, then raise the
suspension to load it with the vehicle’s weight
before fully tightening to the specified torque
values.

• Align the cam positions of the adjusting bolt and

the adjusting cam plate with the marked
positions when tightening the self-locking nut.

• Before installing the wheel, clean the mating

surfaces of the brake disc and the inside of the
wheel.

11. Check the wheel alignment, and adjust it if

necessary (see page 18-5).

Replace.

Replace.

Replace.
