DTC 35-03:

DTC 35-05:

DTC 51-01:

YES

NO

YES

NO

YES

NO

YES

NO

17-46

17-46

EPS Components

EPS Control Unit Internal Circuit

(EPS CPU) (Internal Diagnosis)

EPS Control Unit Internal Circuit

(EPS Motor/EPS CPU) (Internal Diagnosis)

Low/High Voltage for the Torque

Sensor (VT1 and VT2) (Regular Diagnosis)

1. Turn the ignition switch to ON (II).

2. Clear the DTC with the HDS.

3. Turn the ignition switch to LOCK (0).

4. Turn the ignition switch to ON (II).

Go to step 5.

Check for loose terminals or poor connections.

If the connections are good, the system is OK at
this time.

5. Start the engine.

6. Wait 10 seconds or more.

7. Check for DTCs with the HDS.

Check for loose terminals in the EPS control

unit connectors, and repair if necessary. If no poor
connections are found, replace the EPS control unit
(see page 17-84).

Troubleshoot the indicated DTC. If there are

no DTCs, the system is OK at this time.

1. Turn the ignition switch to LOCK (0).

2. Connect the HDS to the data link connector (DLC).

3. Turn the ignition switch to ON (II).

4. Check the ADVT1 in the DATA LIST with the HDS.

Go to step 5.

Go to step 6.

5. Check the ADVT2 in the DATA LIST with the HDS.

Check for loose terminals or poor

connections. If the connections are good, the
system is OK at this time.

Go to step 6.

6. Turn the ignition switch to LOCK (0).

Does the EPS indicator come on?

Is DT C 35-03 or 35-05 indicated?

Is the voltage at 0.90

3.55 V ?

Is the voltage at 1.02

3.7 3 V ?

08/08/21 14:54:34 61SNR030_170_0047

−

−

０１

０２

−

−

−

−

YES

NO

YES

NO

17-47

EPS CONTROL UNIT CONNECTOR D (28P)

PVF (BRN)

VS1 (GRN)

EPS CONTROL UNIT CONNECTOR D (28P)

PVF (BRN)

VS2 (LT GRN)

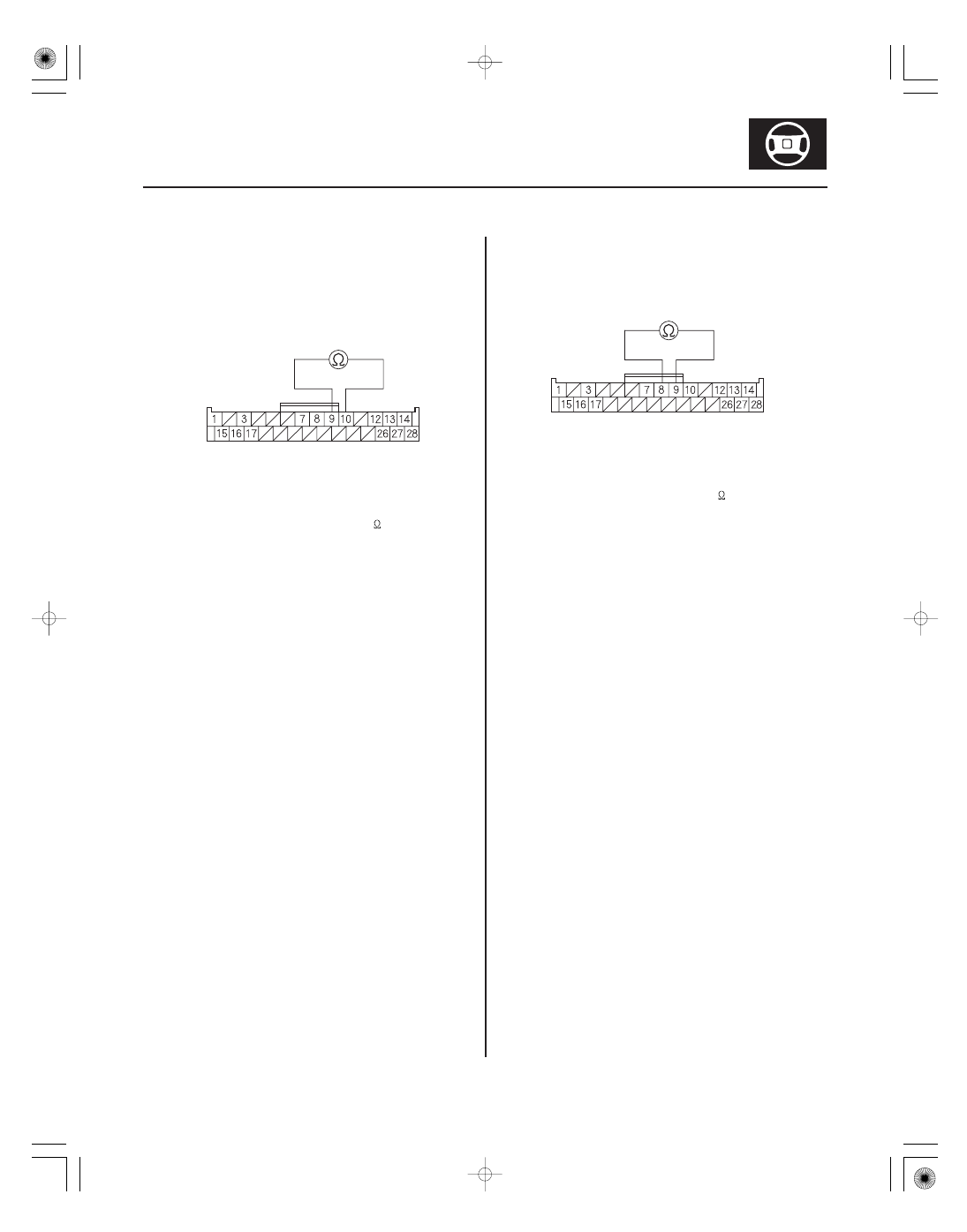

7. Disconnect EPS control unit connector D (28P).

8. Measure the resistance between EPS control unit

connector D (28P) terminals No. 9 and No. 10.

Go to step 9.

Go to step 13.

9. Measure the resistance between EPS control unit

connector D (28P) terminals No. 8 and No. 9.

Go to step 10.

Go to step 15.

Wire side of female terminals

Wire side of female terminals

Is the r esistance between 12

15

?

Is the r esistance between 12

15

?

08/08/21 14:54:34 61SNR030_170_0048

０３

０１

−

−

−

−

YES

NO

YES

NO

17-48

EPS Components

EPS CONTROL UNIT CONNECTOR D (28P)

PVF (BRN)

EPS CONTROL UNIT CONNECTOR D (28P)

PVF (BRN)

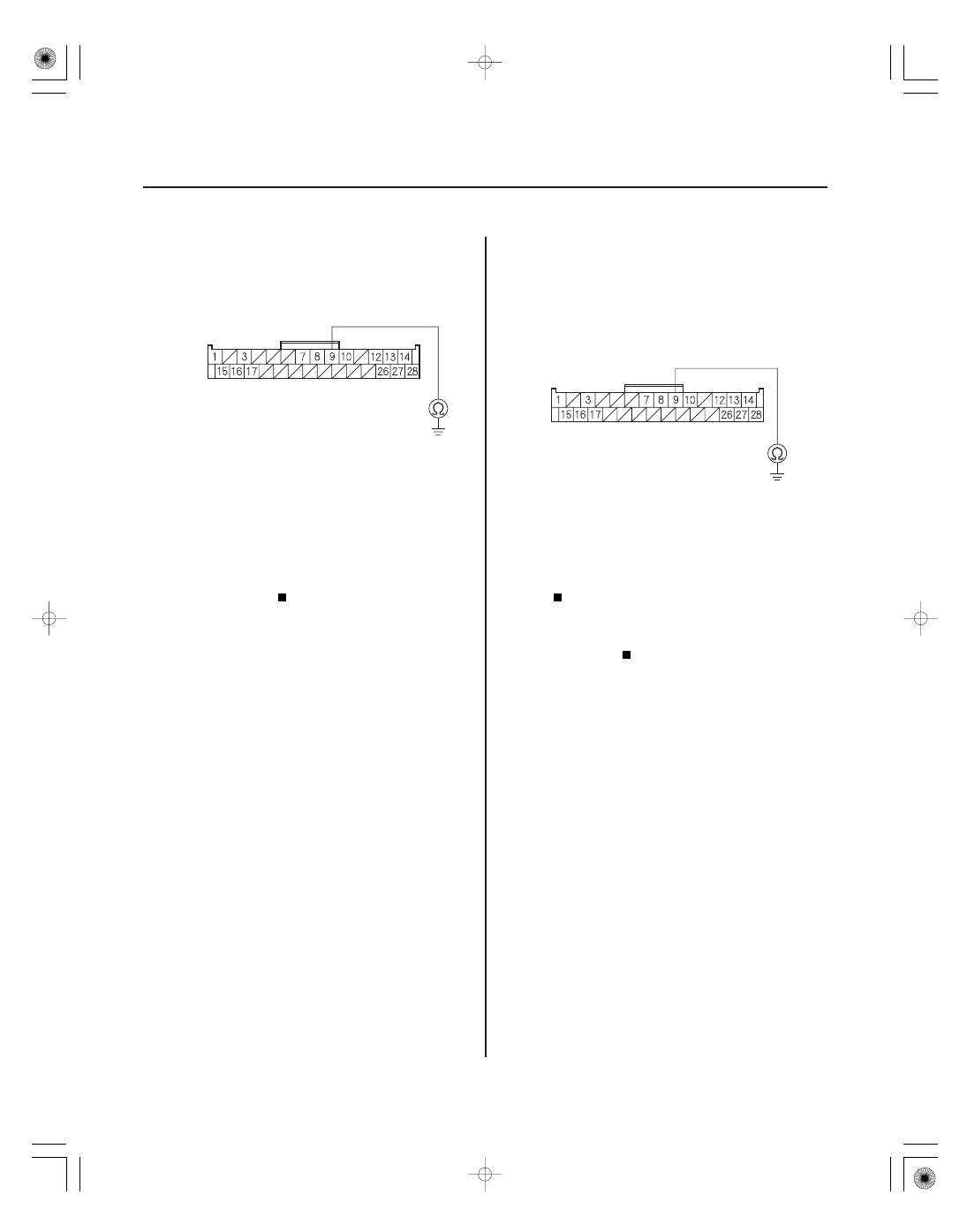

10. Check for continuity between EPS control unit

connector D (28P) terminal No. 9 and body ground.

Go to step 11.

Check for loose terminals in the EPS control

unit connectors, and repair if necessary. If no poor
connections are found, replace the EPS control unit
(see page 17-84).

11. Disconnect the torque sensor 3P connector from

the steering gearbox.

12. Check for continuity between EPS control unit

connector D (28P) terminal No. 9 and body ground.

Repair short to body ground in the wire

between the torque sensor and the EPS control
unit.

Faulty torque sensor (short in the sensor

internal circuit), replace the steering gearbox
(see page 17-65).

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is ther e continuity?

08/08/21 14:54:34 61SNR030_170_0049

−

−

０５

０６

−

−

−

−

YES

NO

YES

NO

17-49

TORQUE SENSOR 3P CONNECTOR

VS1

PVF

TORQUE SENSOR 3P CONNECTOR

VS2

PVF

13. Disconnect the torque sensor 3P connector from

the steering gearbox.

14. On the sensor side, measure the resistance

between torque sensor 3P connector terminals
No. 1 and No. 2.

Repair open or short between the PNK and

BLU/RED wires in the torque sensor circuit between
the torque sensor and the EPS control unit.

Faulty torque sensor (short or open in the

internal circuit), replace the steering gearbox
(see page 17-65).

15. Disconnect the torque sensor 3P connector from

the steering gearbox.

16. On the sensor side, measure the resistance

between torque sensor 3P connector terminals
No. 2 and No. 3.

Repair open or short between the WHT/GRN

and BLU/RED wires in the torque sensor circuit
between the torque sensor and the EPS control
unit.

Faulty torque sensor (short or open in the

internal circuit), replace the steering gearbox
(see page 17-65).

Terminal side of male terminals

Terminal side of male terminals

Is the r esistance between 12

15

?

Is the r esistance between 12

15

?
