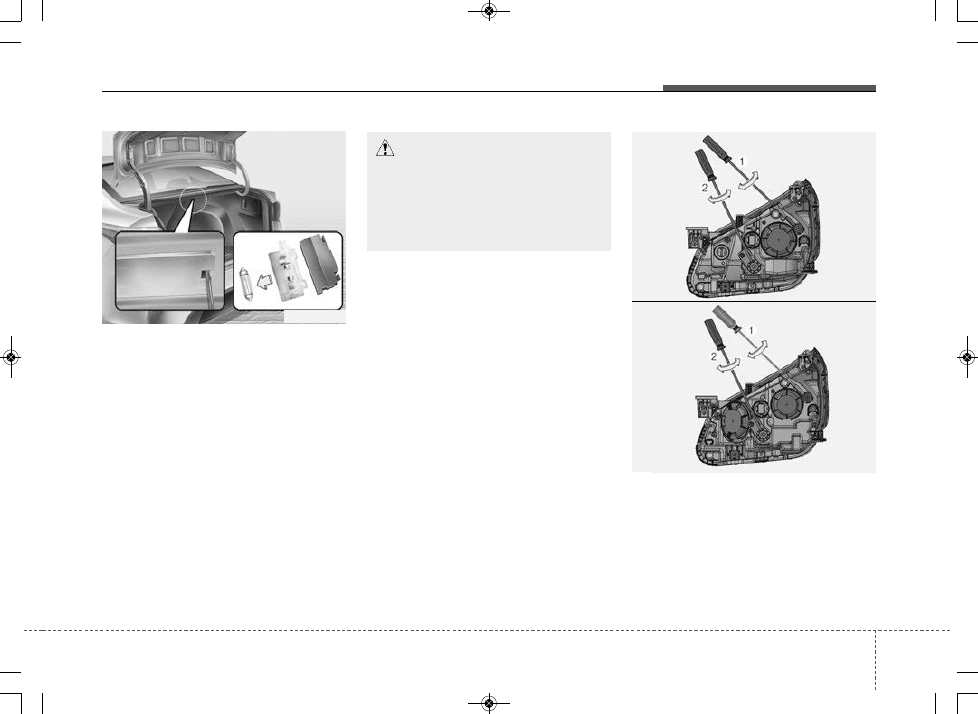

Замена лампы плафона

освещения багажника

(4-дверный кузов)

1. С помощью шлицевой отвертки

аккуратно подденьте и извлеки-

те рассеиватель из корпуса пла-

фона.

2. Извлеките лампу, вытянув ее.

3. Установите  новую  лампу  в  пат-

рон.

4. Совместите  выступы  рассеива-

теля  с  внутренними  прорезями

корпуса  плафона  и  установите

рассеиватель на место.

Регулировка фар

и противотуманных фар

(для Европы)

Регулировка фар

1. Установите надлежащее давле-

ние в шинах и уберите нагрузку

из автомобиля, за исключением

ОСТОРОЖНО

Следите  за  тем,  чтобы  не

загрязнить  и  не  повредить

рассеиватели, выступы рас-

сеивателей  и  пластмассо-

вые корпуса.

OFB077042

OFB077044

OFB077045

■

Тип A

■

Тип B

100

8

Техническое обслуживание

запасного  колеса  и  инструмен-

тов.

2. Автомобиль необходимо распо-

ложить на ровной площадке.

3. Начертите на экране вертикаль-

ные  линии  (проходящие  через

центры  ламп  соответствующих

передних  фар)  и  горизонталь-

ную  линию  (проходящую  через

центры ламп передних фар).

4. В  нормальном  режиме  фар  и

аккумуляторной батареи отрегу-

лируйте  фары  таким  образом,

чтобы световой поток падал на

горизонтальную и вертикальные

линии.

5. Для  регулировки  ближнего  и

дальнего  света  фар  в  горизон-

тальной  плоскости  (влево  или

вправо) поворачивайте отвертку

(1) по часовой или против часо-

вой  стрелки.  Для  регулировки

ближнего и дальнего света фар

в  вертикальной  плоскости

(вверх или вниз) поворачивайте

отвертку (2) по часовой или про-

тив часовой стрелки.

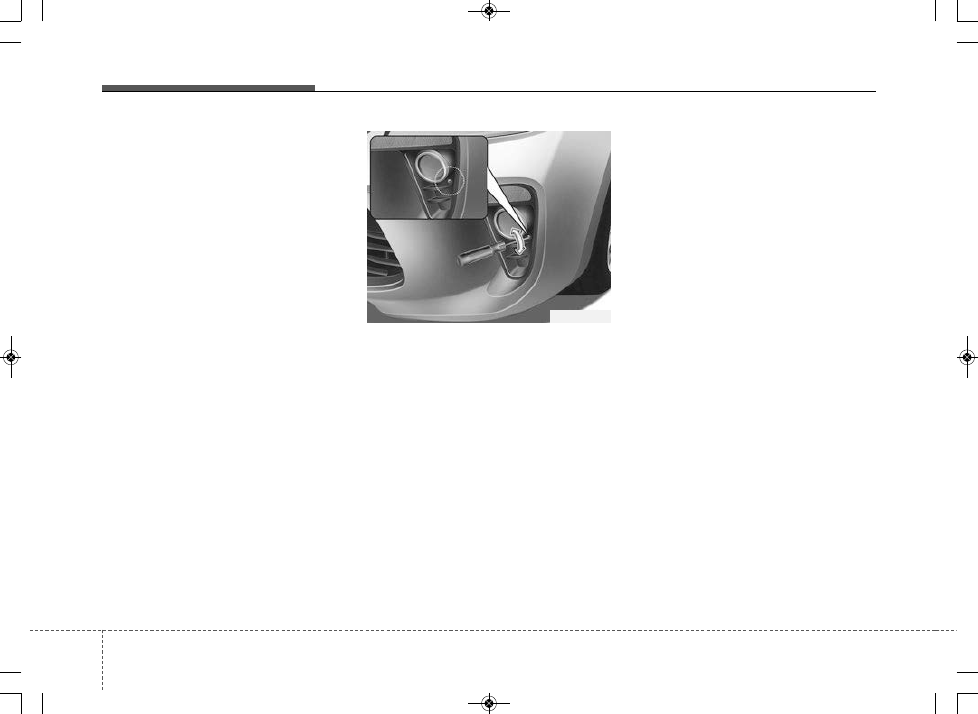

Регулировка передней

противотуманной фары

Передние противотуманные фары

можно  отрегулировать  таким  же

образом,  что  и  фары  головного

света.

В  нормальном  режиме  передних

противотуманных фар и аккумуля-

торной  батареи  отрегулируйте

передние противотуманные фары.

Чтобы изменить направление про-

тивотуманной  фары  вверх  или

вниз,  вращайте  регулировочный

винт по часовой стрелке или про-

тив часовой стрелки.

OFB077043

8 101

Техническое обслуживание

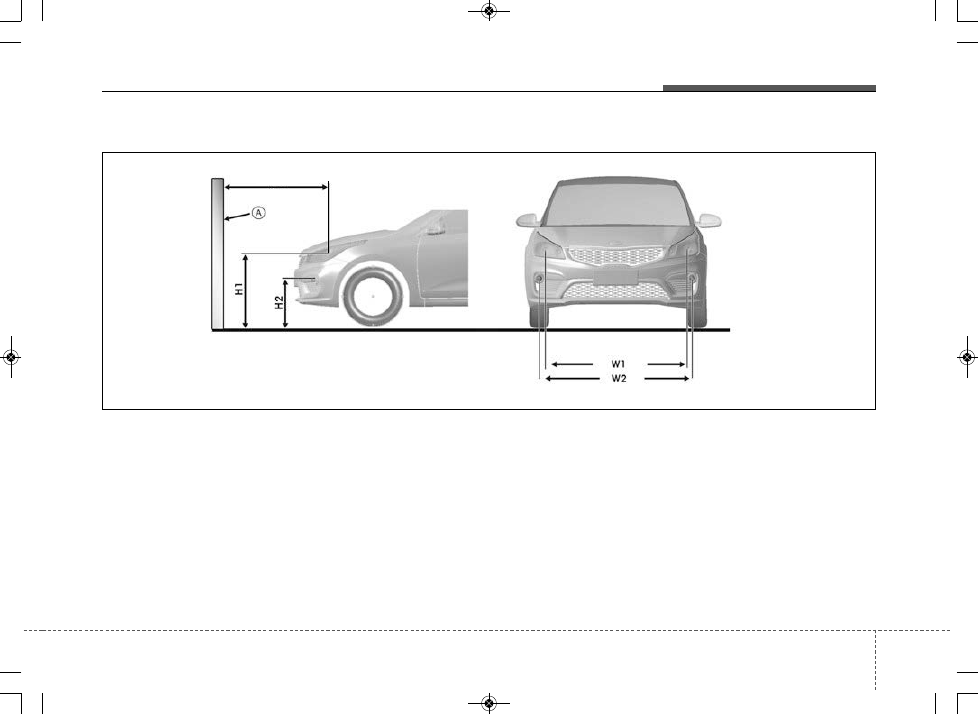

Точка регулировки фар

OFB077046

10 м

* A : Экран

102

8

Техническое обслуживание

Состояние

автомобиля

Фара (тип MFR)

Фара (прожекторный тип)

Уровень над землей

Расстояние

между лампами

Уровень над землей

Расстояние между

лампами

Дальний/ближий свет

Дальний/ближий свет

Дальний/ближий свет

Дальний/ближий свет

H1

W1

H1’

W1’

Без водителя

[мм (дюймы)]

729 (28,7)

1342 (52,8)

721 (28,4)

1354 (53,3)

С водителем

[мм (дюймы)]

721 (28,4)

1342 (52,8)

713 (28,1)

1354 (53,3)

Состояние автомобиля

Лампа передней противотуманной фары

(тип фары с лампой накаливания)

Уровень над землей

Дистанция

между лампами

H2

W2

Без водителя

[мм (дюймы)]

459 (18,1)

1429 (56,3)

С водителем

[мм (дюймы)]

451 (17,8)

1429 (56,3)

Единицы измерения: мм (дюймы)
