Техническое обслуживание

Замена лампы габаритного

огня (внутренний)

(4-дверный кузов)

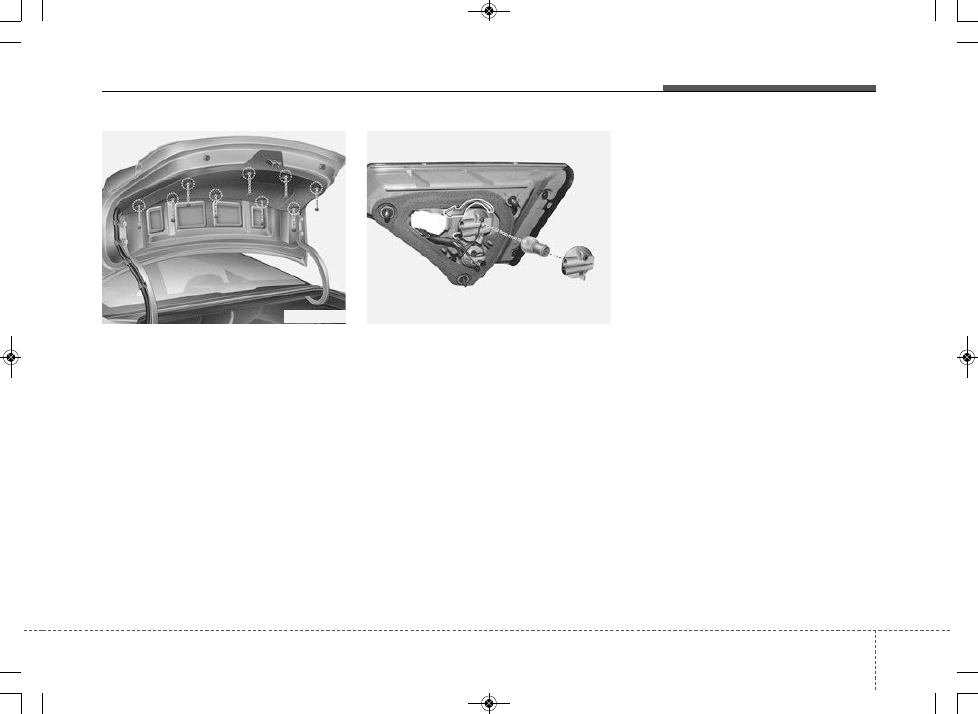

1. Откройте дверь багажного отде-

ления.

2. Ослабьте  крепежные  винты

крышки  двери  багажного  отде-

ления и снимите крышку.

3. Извлеките  патрон  из  узла  вра-

щением против часовой стрелки

до  совмещения  выступов  на

патроне с прорезями узла.

4. Извлеките  лампу  из  патрона,

нажав на нее и повернув против

часовой стрелки до совмещения

выступов на лампе с прорезями

патрона.  Извлеките  лампу  из

патрона.

5. Установите  новую  лампу,  для

чего  вдавите  ее  в  патрон  и

поверните до фиксации.

6. Установите  патрон  в  узел.  Для

этого  необходимо  совместить

выступы  на  патроне  с  прорезя-

ми узла. Вдавите патрон в узел

и поверните патрон по часовой

стрелке.

7. Установите  крышку  двери

багажного отделения.

OUC076054

OUC076062

96

8

Техническое обслуживание

Замена лампы заднего

противотуманного фонаря

Если  лампа  заднего  противоту-

манного фонаря не работает, сле-

дует обратиться в профессиональ-

ную мастерскую. Kia рекомендует

посетить  уполномоченного  диле-

ра/сервисного партнера компании.

Замена лампы освещения

номерного знака

(4-дверный кузов)

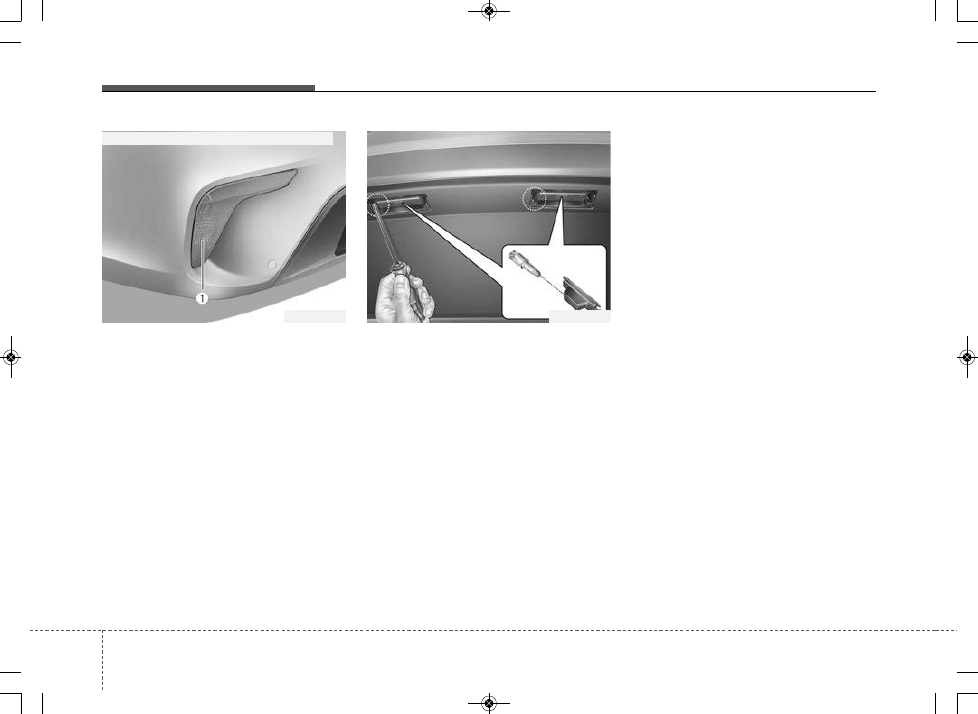

1. Снимите узел фонаря отверткой

с прямым шлицем.

2 Извлеките  патрон  из  узла  вра-

щением против часовой стрелки

до совмещения выступов на пат-

роне с прорезями узла.

3. Извлеките  лампу,  вытянув  его

из патрона.

4. Вставьте новую лампу в патрон.

5. Установите  патрон  в  узел.  Для

этого  необходимо  совместить

выступы  на  патроне  с  прорезя-

ми узла. Вдавите патрон в узел

и поверните патрон по часовой

стрелке.

6. Установите  фонарь  на  кузов

автомобиля.

OFB077038

■

Лампа заднего противотуманного фонаря

OFB077039

8 97

Техническое обслуживание

Замена лампы

дополнительного сигнала

торможения (4-дверный кузов)

1. Откройте дверь багажного отде-

ления.

2. Извлеките патрон лампы из кор-

пуса, повернув его против часо-

вой  стрелки  таким  образом,

чтобы  язычки  патрона  совме-

стились с пазами в корпусе.

3. Извлеките лампу, вытянув ее из

патрона.

4. Вставьте новую лампу в патрон.

5. Установите  патрон  в  корпус,

совместив  выступы  патрона  с

пазами в корпусе. Вставьте пат-

рон в корпус и поверните его по

часовой стрелке.

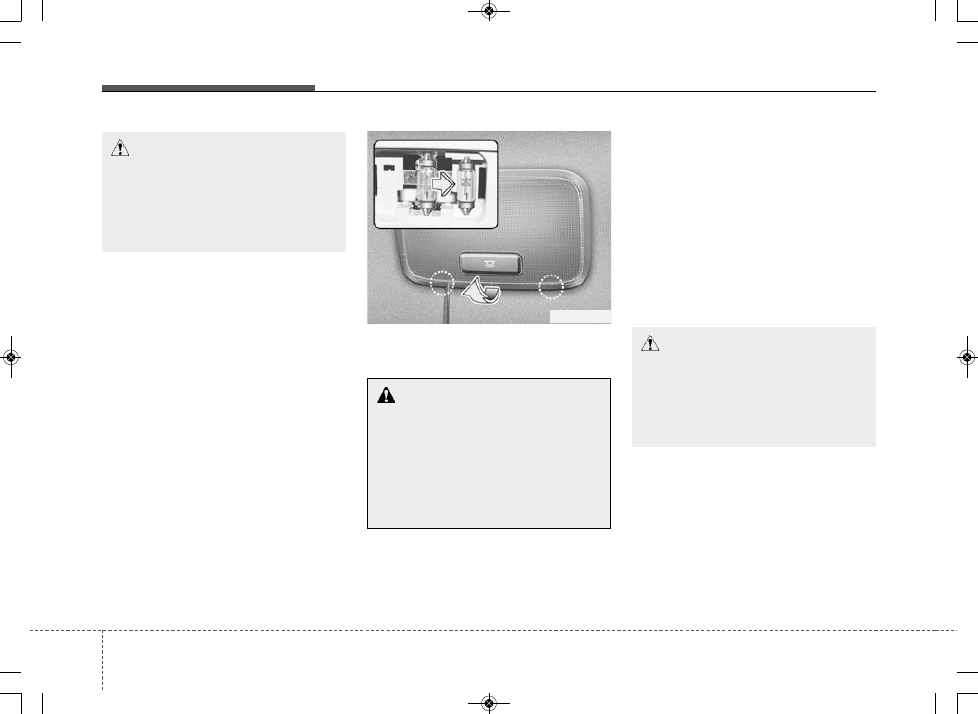

Замена лампы местного

освещения

1. С помощью шлицевой отвертки

аккуратно подденьте и извлеки-

те рассеиватель из корпуса пла-

фона.

2. Извлеките лампу, вытянув ее.

3. Установите  новую  лампу  в  пат-

рон.

4. Совместите  выступы  рассеива-

теля  с  внутренними  прорезями

корпуса  плафона  и  установите

рассеиватель на место.

OFB077040

OFB077041

■

Тип A

■

Тип B

ВНИМАНИЕ

Перед  выполнением  работ,

связанных  с  лампами  осве-

щения салона, убедитесь, что

нажата клавиша OFF (ВЫКЛ.),

во  избежание  ожога  пальцев

рук  или  получения  удара

электрическим током.

OUC076063

98

8

Техническое обслуживание

Замена лампы потолочного

плафона

1. С помощью шлицевой отвертки

аккуратно подденьте и извлеки-

те рассеиватель из корпуса пла-

фона.

2. Извлеките лампу, вытянув ее.

3. Установите  новую  лампу  в  пат-

рон.

4. Совместите  выступы  рассеива-

теля  с  внутренними  прорезями

корпуса  плафона  и  установите

рассеиватель на место.

ОСТОРОЖНО

Следите  за  тем,  чтобы  не

загрязнить  и  не  повредить

рассеиватели, выступы рас-

сеивателей  и  пластмассо-

вые корпуса.

ВНИМАНИЕ

Перед  выполнением  работ,

связанных  с  лампами  осве-

щения салона, убедитесь, что

нажата клавиша OFF (ВЫКЛ.),

во  избежание  ожога  пальцев

рук  или  получения  удара

электрическим током.

OYB076071

ОСТОРОЖНО

Следите  за  тем,  чтобы  не

загрязнить  и  не  повредить

рассеиватели, выступы рас-

сеивателей  и  пластмассо-

вые корпуса.
