8 91

Техническое обслуживание

4. Извлеките лампу, вытянув ее.

5. Вставьте новую лампу в патрон.

6. Соберите  гнездо  с  рассеивате-

лем.

7. Подключите

электрический

разъем лампы.

8. Установите  фонарь  на  кузов

автомобиля.

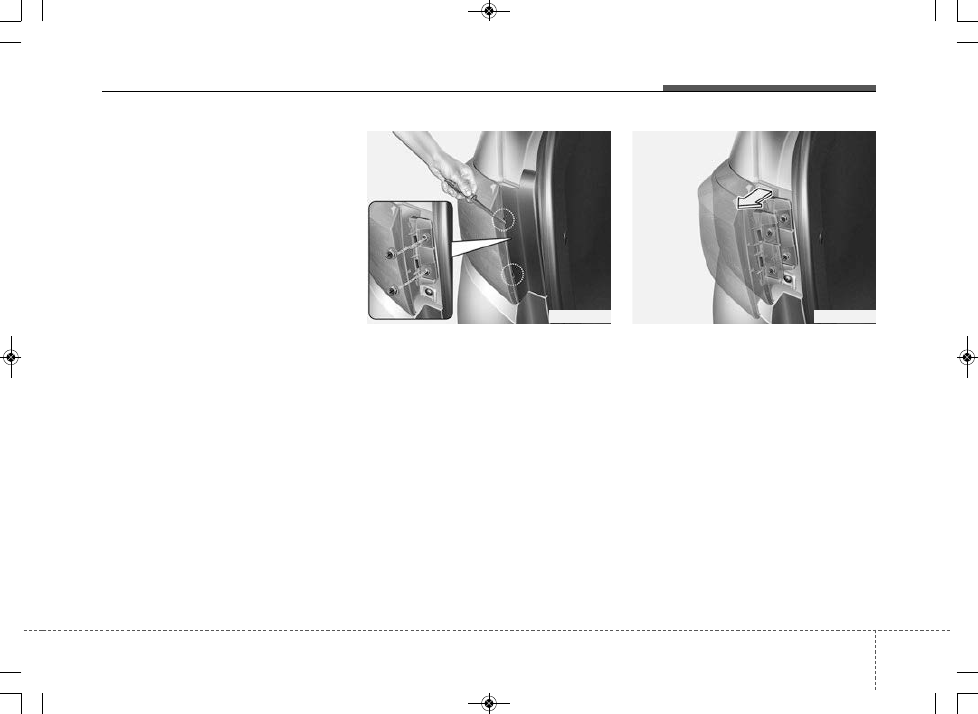

Замена лампы стоп-сигнала

и габаритного огня

1. Откройте дверь багажного отде-

ления.

2. Откройте  крышку  обслужива-

ния.  Надавите  на  лицевую  сто-

рону  накладки фонаря до щелч-

ка, затем снимите накладку.

3. Выверните  винты  крепления

фонаря  отверткой  с  крестооб-

разным шлицем.

4. Демонтируйте узел заднего ком-

бинированного фонаря с кузова

автомобиля.

5. Отсоедините  разъем  заднего

комбинированного фонаря.

OUC076049

OUC076050

92

8

Техническое обслуживание

6. Извлеките  патрон  из  узла  вра-

щением против часовой стрелки

до  совмещения  выступов  на

патроне с прорезями узла.

7. Извлеките  лампу  из  патрона,

нажав на нее и повернув против

часовой стрелки до совмещения

выступов на лампе с прорезями

патрона.  Извлеките  лампу  из

патрона.

8. Установите  новую  лампу,  для

чего  вдавите  ее  в  патрон  и

поверните до фиксации.

9. Установите  патрон  в  узел.  Для

этого  необходимо  совместить

выступы  на  патроне  с  прорезя-

ми узла. Вдавите патрон в узел

и поверните патрон по часовой

стрелке.

10. Установите  узел  заднего  ком-

бинированного  фонаря  на

кузов автомобиля.

11. Установите крышку обслужива-

ния.

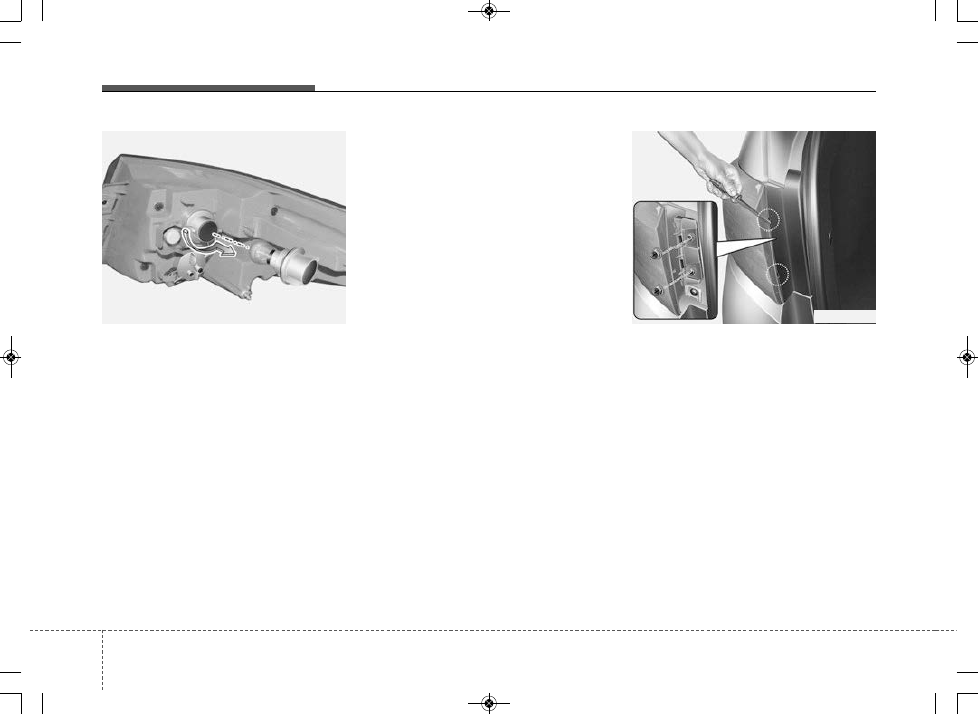

Замена ламп заднего

указателя поворота

1. Откройте дверь багажного отде-

ления.

2. Откройте  крышку  обслужива-

ния.

3. Выверните  винты  крепления

фонаря  отверткой  с  крестооб-

разным шлицем.

OUC076051

OUC076049

8 93

Техническое обслуживание

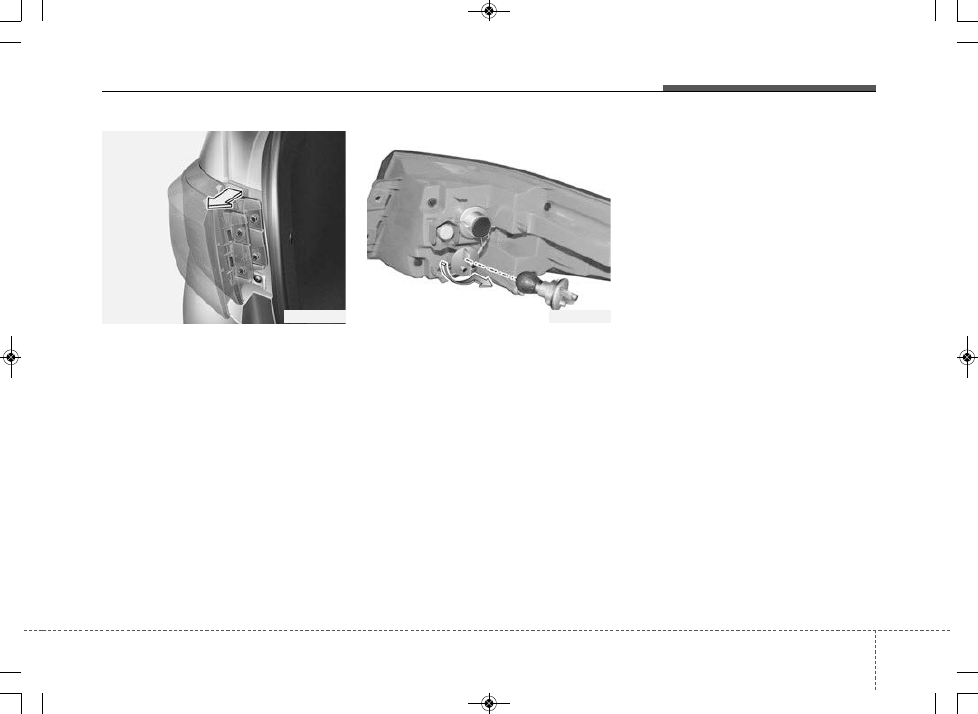

4. Демонтируйте узел заднего ком-

бинированного фонаря с кузова

автомобиля.

5. Отсоедините  разъем  заднего

комбинированного фонаря.

6. Извлеките  патрон  из  узла  вра-

щением против часовой стрелки

до  совмещения  выступов  на

патроне с прорезями узла.

7. Извлеките  лампу  из  патрона,

нажав на нее и повернув против

часовой стрелки до совмещения

выступов на лампе с прорезями

патрона.

8. Установите  новую  лампу,  для

чего  вдавите  ее  в  патрон  и

поверните до фиксации.

9. Установите  патрон  в  узел.  Для

этого  необходимо  совместить

выступы  на  патроне  с  прорезя-

ми узла. Вдавите патрон в узел

и поверните патрон по часовой

стрелке.

10. Установите  узел  заднего  ком-

бинированного  фонаря  на

кузов автомобиля.

11. Установите крышку обслужива-

ния.

OUC076050

OUC076052

94

8

Техническое обслуживание

Замена лампы стоп-сигнала

и габаритного огня

(светодиодный тип)

Если  лампа  стоп-сигнала  и  габа-

ритного  огня  (светодиодный  тип)

не работает, следует обратиться в

профессиональную  мастерскую.

Kia рекомендует посетить уполно-

моченного

дилера/сервисного

партнера компании.

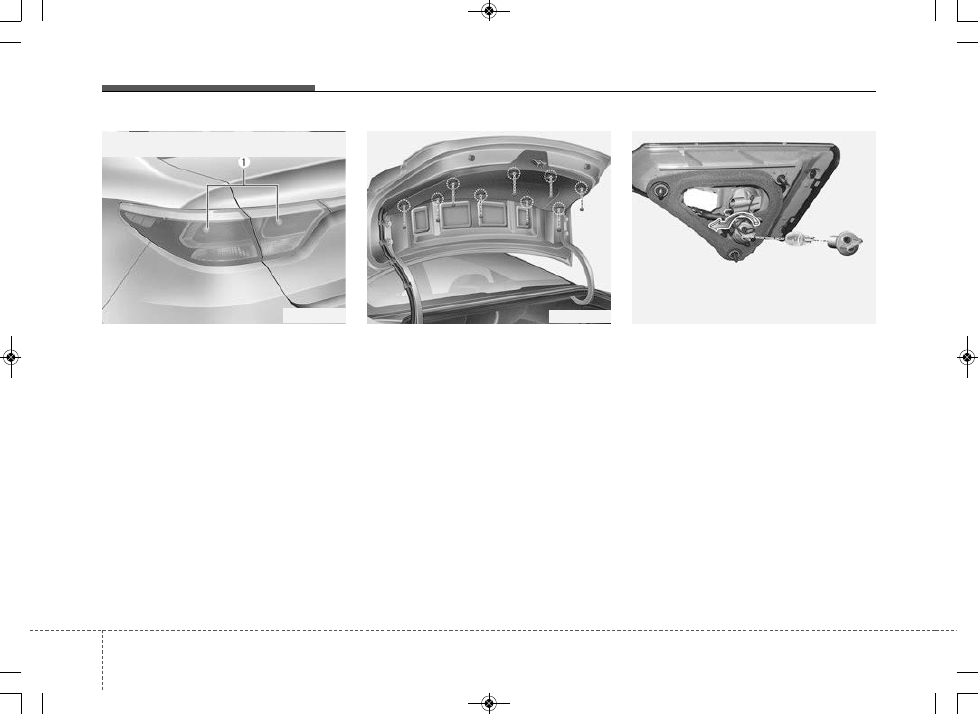

Замена ламп фонаря заднего

хода (4-дверный кузов)

1. Откройте дверь багажного отде-

ления.

2. Ослабьте  крепежные  винты

крышки  двери  багажного  отде-

ления и снимите крышку.

3. Извлеките  патрон  из  узла  вра-

щением против часовой стрелки

до  совмещения  выступов  на

патроне с прорезями узла.

4. Извлеките лампу, вытянув ее из

патрона.

5. Вставьте новую лампу в патрон.

6. Установите  патрон  в  узел.  Для

этого  необходимо  совместить

выступы  на  патроне  с  прорезя-

ми узла. Вдавите патрон в узел

и поверните патрон по часовой

стрелке.

7. Установите  крышку  двери

багажного отделения.

OUC076053

■

Задний комбинированный фонарь
(4-дверный кузов)

OUC076054

OUC076057
