Техническое обслуживание

88

7

✽

✽

К СВЕДЕНИЮ

После сильного дождя или мытья
автомобиля рассеиватели фар и
задних фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха внутри
и снаружи фар. Это явление
аналогично запотеванию окон
автомобиля изнутри во время дождя
и не является признаком наличия
неисправностей. Если в результате
утечек вода попадает в
электрическую цепь подключения
лампы, автомобиль должен быть
проверен авторизованным дилером
компании Kia.

Замена ламп в фарах,

габаритных фонарях, указателях

поворота и передних

противотуманных фарах

Tип А

(1) Передний указатель поворота
(2) Фары (дальний свет/ближний свет)
(3) Габаритный фонарь +

DRL (светодиодный тип)* или
Габаритный фонарь
(светодиодный тип)*

(4) Передняя противотуманная фара*

* при наличии

Tип В

(1) Передний указатель поворота
(2) Фары (дальний свет/ближний свет)
(3) Габаритный фонарь

(ламповый тип)*

(4) Передняя противотуманная фара*

или DRL* или Передняя

противотуманная фара + DRL*

* при наличии

OTA075042K

■

Tип В

OTA075025K

■

Tип A

7 89

Техническое обслуживание

Замена фары / Габаритный
фонарь (ламповый тип)*

1. Откройте капот.
2.

Снимите крышку лампы фары
вращением против часовой
стрелки.

3. Отсоедините разъем гнезда лампы

фары.

4. Извлеките лампу из патрона.
5. Установите новую лампу фары.
6.

Подсоедините разъем гнезда
лампы фары.

7. Установите крышку лампы фары

вращением по часовой стрелке.

* при наличии

ОСТОРОЖНО

- Галогенные лампы

• В галогенных лампах

содержится газ под давлением,

который может вызвать разлет

осколков стекла при

повреждении лампы.

(Продолжение)

OHD076046

(Продолжение)
• Всегда проявляйте особую

осторожность при обращении с

ними, не допускайте появления

царапин и других механических

повреждений. Не допускайте

попадания жидкостей на

включенные лампы. Не

следует касаться стеклянных

частей ламп голыми руками.

Остатки масла могут привести

к перегреву и взрыву колбы

лампы. Включать лампу можно

только после установки в фару.

• При повреждении или

разрушении лампы срочно

замените ее на новую.

Осторожно утилизируйте

поврежденную лампу.

• При замене ламп надевайте

защитные очки. Перед

выполнением работ дайте

лампочке остыть.

OTA070026

Техническое обслуживание

90

7

✽

✽

К СВЕДЕНИЮ

Если после установки обратно
передней блок-фары требуется ее
регулировка, обратитесь за
консультацией к авторизованному
дилеру Kia.

❈

❈ Изменение направления движения

(для Европы)

Пучок ближнего света фар

распределяется асиметрично. Если

Вы направляетесь в страну с

противоположным направлением

движения, эта асимметричная деталь

будет ослеплять водителей встречных

автомобилей. Для предотвращения

ослепления водителей имеется ряд

технических решений,

предусмотренных нормами

Европейской Экономической

Комиссии (ECE) (например, система

автоматического изменения,

наклейка, изменение угла наклона

фар). Эти фары сконструированы

таким образом, чтобы не ослеплять

водителей встречных автомобилей.

Поэтому вам не требуется менять

фары в стране с противоположным

направлением движения.

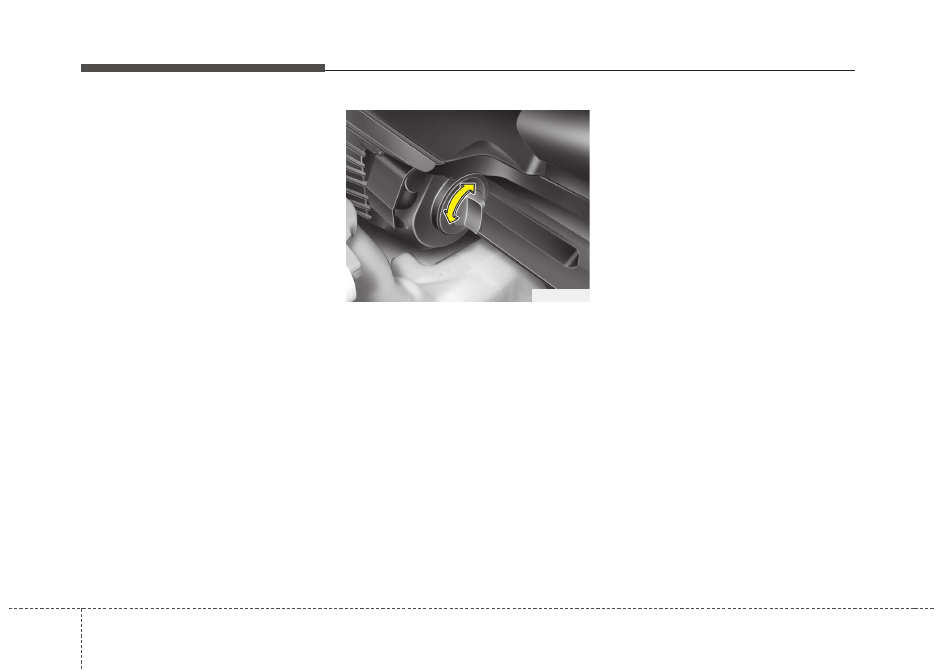

Лампа указателя поворота

1. Извлеките патрон из фары, повернув

его против часовой стрелки так,

чтобы фиксаторы патрона

совместились с выемками фары.

2. Извлеките лампу из патрона: для

этого нажмите на нее и поверните

против часовой стрелки так, чтобы

ее фиксаторы совместились с

выемками патрона. Вытяните лампу

из патрона.

3. Вставьте новую лампу в патрон и

поверните ее до фиксации.

4.

Установите патрон в фару,

совместив его фиксаторы с

выемками фары. Нажмите на патрон

и поверните его по часовой стрелке.

Габаритный фонарь +
DRL (светодиодный тип) или
Габаритный фонарь
(светодиодный тип)
(при наличии)

Если лампа не работает, необходимо

обратиться к авторизованному дилеру

компании Kia для проведения

проверки автомобиля.

OTA070027

7 91

Техническое обслуживание

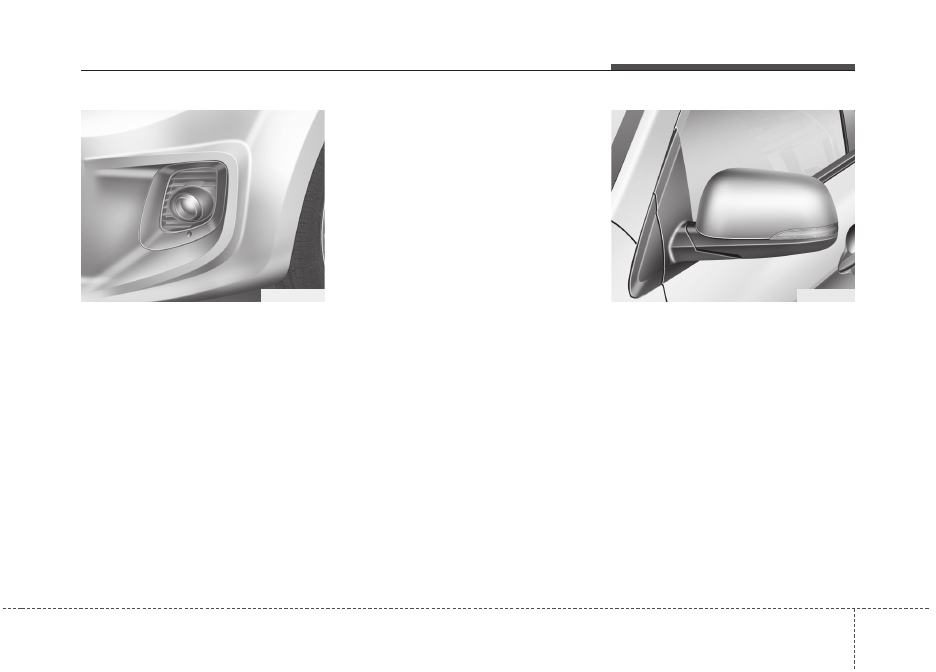

Передняя противотуманная фара
или DRL или Передняя
противотуманная фара + DRL
(при наличии)

1. Снимите нижнюю крышку, вывернув

винты.

2. Протяните руку к задней части

переднего бампера.

3. Отсоедините разъем питания.
4. Извлеките патрон из корпуса,

провернув его против часовой
стрелки до совмещения выступов на
патроне с прорезями корпуса.

5. Установите патрон в корпус. Для

этого необходимо совместить
выступы на патроне с прорезями
корпуса. Вдавите патрон в корпус и
поверните его по часовой стрелке.

6. Подсоедините разъем питания.
7. Установите на место переднюю

нижнюю крышку.

Замена лампы бокового

повторителя указателя поворота

Tип A

Если лампа не работает, необходимо,

чтобы авторизованный дилер

компании Kia произвел проверку

автомобиля.

OTA075052K

OTA070029
