Техническое обслуживание

92

7

Tип B

1.

Демонтируйте узел лампы с

автомобиля, для чего подденьте

рассеиватель и извлеките узел

лампы.

2. Отсоедините электрический разъём

лампы.

3.

Отделите гнездо от деталей

рассеивателя, вращая его против

часовой стрелки, пока выступы на

корпусе гнезда не совместятся с

пазами в деталях рассеивателя.

4. Извлеките лампу, потянув ее из

гнезда.

5. Вставьте новую лампу в гнездо.
6.

Повторно соберите гнездо с

рассеивателем.

7. Подключите электрический разъём

лампы.

8. Установите узел лампы обратно на

кузов автомобиля.

Замена лампы заднего

комбинированного фонаря

(1) Задний указатель поворота
(2) Стоп-сигнал/задний фонарь
(3) Задняя противотуманная фара

(левая сторона)(при наличии)

(4) Фонарь заднего хода

(правая сторона)

OTA070028

OTA075030

7 93

Техническое обслуживание

Стоп-сигнал и задний фонарь
(Tип LED) (при наличии)

Если лампа (LED) не включается,

обратитесь к авторизованному дилеру

Kia.

Задний указатель поворота /
Стоп-сигнал и задний фонарь

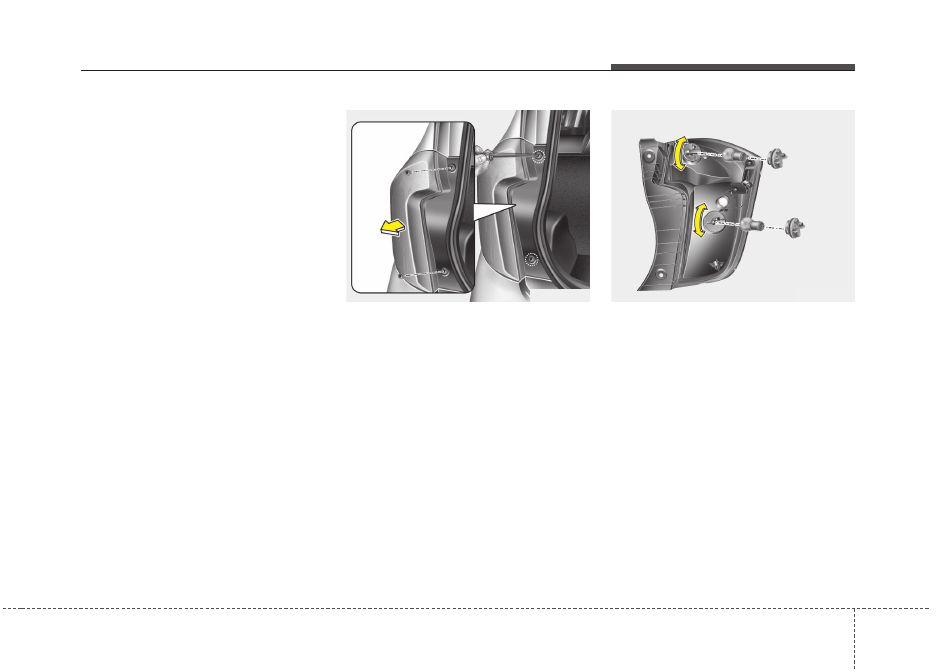

1.

Откройте дверь багажного

отделения.

2. Удалить крышку технологического

отверстия.

3. Отделите гнездо от деталей узла,

вращая его против часовой стрелки,
пока выступы на корпусе гнезда не
совместятся с пазами в деталях
узла.

4. Извлеките лампу из гнезда, нажав

на нее и вращая против часовой
стрелки, пока выступы на корпусе
лампы не совместятся с пазами в
гнезде. Извлеките лампу, потянув ее
из гнезда.

5. Вставьте новую лампу в гнездо и

вращайте ее, пока она не
зафиксируется.

OTA070031

OTA070032

Техническое обслуживание

94

7

6.

Установите гнездо в узел,
совместив выступы на корпусе
гнезда с пазами в деталях узла.
Вставьте гнездо в узел и поверните
по часовой стрелке.

7. Установите крышку отверстия для

обслуживания.

Фонарь заднего хода/Задняя
противотуманная фара
(при наличии)

1. Снимите нижнюю крышку, вывернув

винты.

2. Протяните руку к задней части

заднего бампера.

3. Отсоедините разъем питания.
4.

Извлеките патрон из корпуса,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями корпуса.

5. Установите патрон в корпус. Для

этого необходимо совместить
выступы на патроне с прорезями
корпуса. Вдавите патрон в корпус и
поверните его по часовой стрелке.

6. Подсоедините разъем питания.
7.

Установите на место заднюю
нижнюю крышку.

OTA075061

7 95

Техническое обслуживание

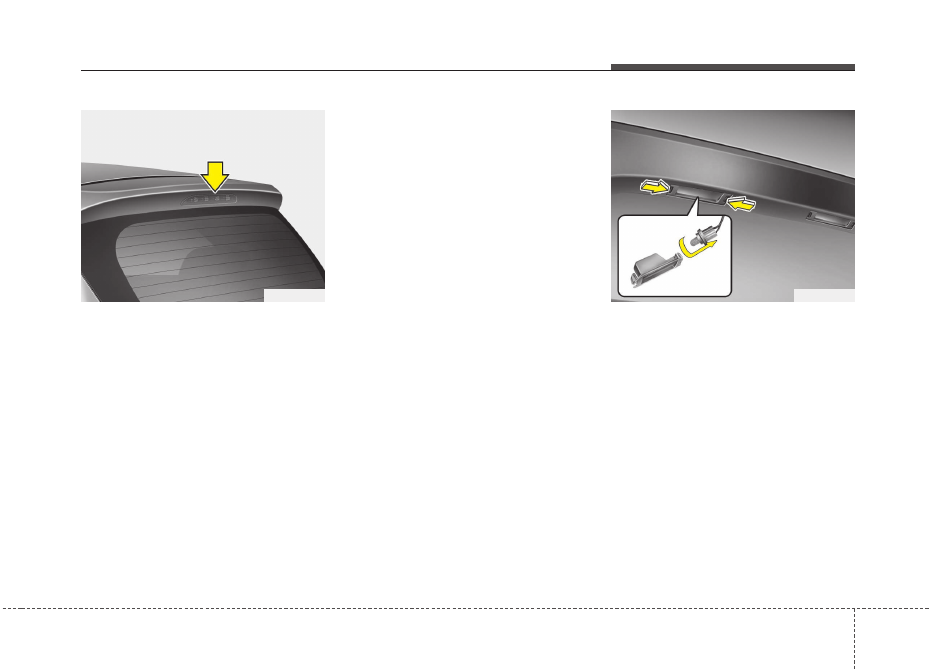

Замена лампы высоко

расположенного повторителя

стоп-сигнала

■

■

Ламповый тип

1. Откройте багажник.
2.

Отверните гайку узла верхнего
стоп-сигнала.

3. Отсоедините разъем и снимите

узел.

4. Извлеките патрон из узла прямым

движением.

5.

Вытащите прямым движением
лампу из патрона.

6. Вставьте в патрон новую лампу и

установите патрон в узел.

7. Установите узел верхнего стоп-

сигнала и затяните элементы
крепления.

■

■

LED тип

Если лампа (LED) не включается,

обратитесь к авторизованному дилеру

Kia.

Замена лампы освещения

номерного знака

1. Снимите рассеиватель, нажав на

петли.

2. Снимите патрон с рассеивателя.
3. Выньте лампочку.
4. Вставьте новую лампочку в патрон и

установите патрон к рассеивателю.

5. Установите рассеиватель.

OTA070034

OTA070033
