Техническое обслуживание

80

7

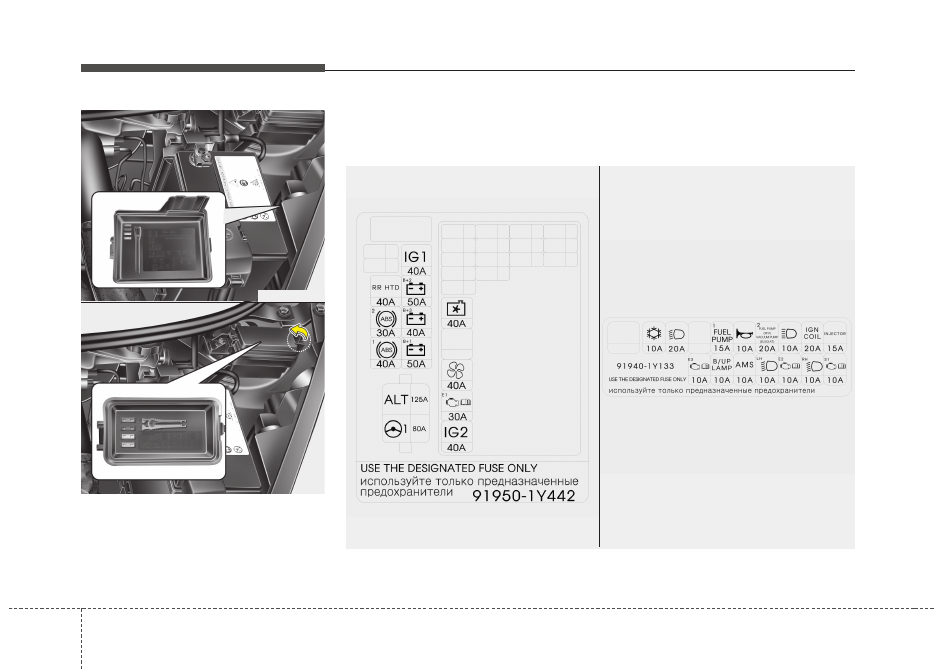

Панель предохранителей
моторного отсека

(для фар проекционного типа)

OTA070041

OTA070024L

OTA075057/OTA075060

✽

✽

К СВЕДЕНИЮ

Наклейка панели предохранителей/ реле может не соответствовать
установленным компонентам.

7 81

Техническое обслуживание

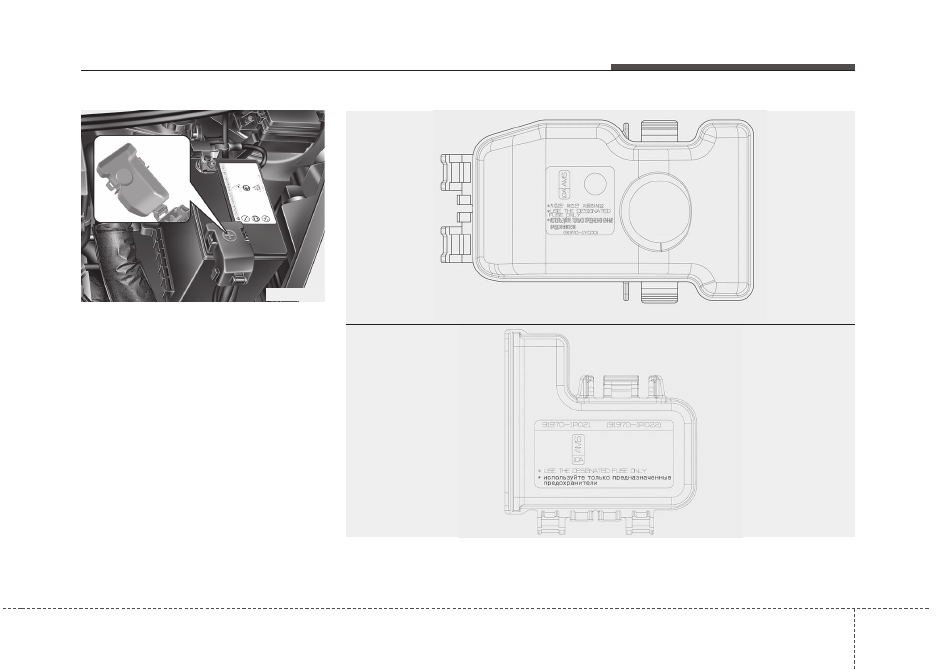

Крышка выводов АКБ

✽

✽

К СВЕДЕНИЮ

Наклейка панели предохранителей/
реле может не соответствовать
установленным компонентам.

OTA075063

OTA075064

OTA075062

■

Tип А

■

Tип B

Техническое обслуживание

82

7

Главная панель предохранителей моторного отсека

Символ

Номинал

предохранителя

Защищаемый компонент

МУЛЬТИПРЕД
ОХРАНИТЕЛЬ

80A

Модуль управления EPS

125A

Генератор, блок реле и предохранителей на печатной плате

ПРЕДОХРАН

ИТЕЛЬ

50A

Распределительная коробка панели приборов (предохранитель разъема питания: F1
10A / F2 20A, предохранитель: F24 10A / F25 10A / F26 10A / F27 15A, реле задних
габар. фонарей)

40A

Проекционный тип: Нижний блок предохранителей моторного отсека
(предохранитель: F1 10A / F2 20A / F4 15A / F5 10A / F7 10A )

50A

Распределительная коробка панели приборов (предохранитель: F8 20A / F9 25A / F10
15A / F16 15A / F17 25A / F18 15A / F19 10A / F35 10A, реле электростеклоподъемников)

40A

Распределительная коробка моторного отсека (предохранитель: F11 15A), замок
зажигания, блок реле PDM (реле ESCL)

40A

Блок управления АБС, блок управления ESC

30A

Блок управления АБС, блок управления ESC

40A

Реле обогревателя заднего стекла

40A

Блок реле и предохранителей на печатной плате (пусковое реле), переключатель
зажигания, блок реле PDM (реле ESCL)

30A

Блок реле и предохранителей на печатной плате (реле управления двигателем,
предохранитель: F23 10 А)

40A

Блок реле и предохранителей на печатной плате (реле вентилятора)

40A

Блок реле и предохранителей на печатной плате (реле вентилятора охлаждения)

7 83

Техническое обслуживание

Символ

Номинал

предохранителя

Защищаемый компонент

ПРЕДОХРАН

ИТЕЛЬ

(для фар

основного

типа)

10A

Комбинация приборов, правая фара, блок реле и предохранителей на печатной плате
(реле фары дальнего света)

2

FUEL PUMP

(FFV)

VACCUM PUMP

(EU K3 AT)

15A

Блок реле и предохранителей на печатной плате (реле топливного насоса 2)

1

FUEL

PUMP

15A

Блок реле и предохранителей на печатной плате (реле топливного насоса 1)

20A

Блок реле и предохранителей на печатной плате (реле фар дальнего света)

20A

Блок реле и предохранителей на печатной плате (реле фар ближнего света)

10A

Блок реле и предохранителей на печатной плате (реле сирены, реле сирены
охранной сигнализации)

10A

Блок реле и предохранителей на печатной плате (реле кондиционера)

10A

PCM (B3LA)

10A

TCM (F3LA/F4LA/F3LA), PCM (B3LA)

10A

Переключатель диапазонов трансмиссии, TCM/PCM, блок управления ESС, фонарь
заднего бампера, комбинация приборов, ВCM, левый/правый фонарь заднего хода,
переключатель фонарей заднего хода

10A

ЭБУД/PCM, электродвигатель переднего стеклоочистителя, многофункциональный
переключатель

20A

Катушка зажигания, конденсатор

15A

TCM/PCM, форсунка 1/2/3, форсунка 4 (G4LA), перемычка 1, переключатель
надставки передней панели (B4LA), реле топливного насоса 2 (B3LA)
