Техническое обслуживание

76

7

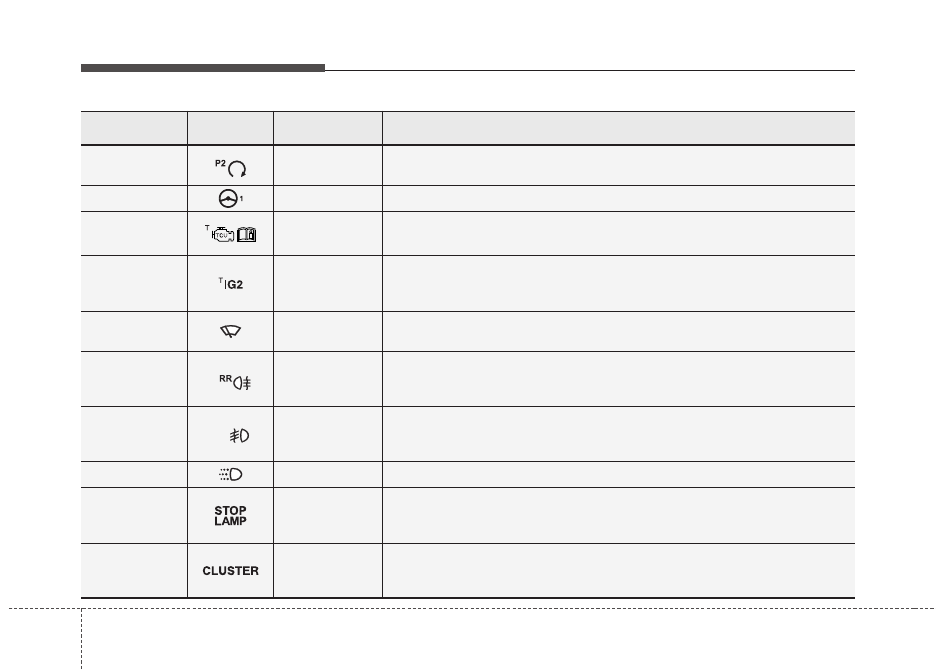

Название

предохранителя

Символ

Номинал

предохранителя

Защищаемый компонент

PDM/2

10A

Модуль управления электронными ключами, модуль иммобилайзера,
переключатель кнопки пуска-остановки

MDPS

10A

Модуль управления EPS

БУТ

15A

Импульсный генератор «А»/«В», датчик скорости транспортного средства,
переключатель диапазонов трансмиссии

ЗАЖ.2

10A

Электродвигатель люка в крыше, таймер обогревателя заднего стекла, сдвоенный
переключатель давления, привод корректора угла наклона левой/правой фары,
распределительная коробка приборной панели (реле электростеклоподъемников)

ПЕР. СТЕКЛООЧ.

25A

Электродвигатель переднего стеклоочистителя, многофункциональный
переключатель

ЗАДН.
ПРОТИВОТУМ.
ФАРА

10A

Реле задних противотуманных фонарей

ПЕРЕДН.
ПРОТИВОТУМ.
ФАРА

FRT

15A

Реле передних противотуманных фонарей

ДХО

10A

BCM/TACM

СТОП-СИГНАЛ

15A

Реле стоп-сигнала, блок реле и предохранителей на печатной плате (реле HAC),
переключатель стоп-сигнала, диагностический разъем, блок управления
электронными ключами, реле электростеклоподъемников

КОМБИНАЦИЯ
ПРИБОРОВ

10A

Блок управления электрооборудования кузова (BCM), привода дроссельной
заслонки (TACM), таймер ремней безопасности, блок управления кондиционера,
комбинация приборов

7 77

Техническое обслуживание

Название

предохранителя

Символ

Номинал

предохранителя

Защищаемый компонент

ЗАЖ.1

10A

Переключатель стоп-сигнала, генератор (G3LA/G4LA), правый/левый датчик
системы помощи при парковке задним ходом, правый/левый центральный датчик
системы помощи при парковке задним ходом, переключатель обогревателя
сиденья, обогреватель сидений водителя/пассажира, переключатель передней
панели, преобразователь слабый пост. ток / пост. ток, электрохромное зеркало

АБС

10A

Датчик рысканья, диагностический разъем, блок управления ESC, блок
управления АБС, датчик угла поворота рулевого колеса, блок реле и
предохранителей на печатной плате (реле HAC, реле ESS),
многофункциональный диагностический разъем

ФОНАРЬ
ЗАДНЕГО ХОДА

B/UP

LAMP

10A

Переключатель фонарей заднего хода

PCU

10A

Блок управления электронными ключами, модуль иммобилайзера, ЭБУ/PCM

ЛЕВАЯ ФАРА

10A

Левая фара

ЗАЖ.2_2

10A

Блок управления электронными ключами, BCM/TACM, блок управления
кондиционера

САЛОН2

10A

Реле плафона освещения салона

РОЗЕТКА
ЭЛЕКТРОПИТ.

15A

Розетка электропитания

ПРИКУРИВАТЕЛЬ

15A

Прикуриватель

Техническое обслуживание

78

7

Название

предохранителя

Символ

Номинал

предохранителя

Защищаемый компонент

ACC

10A

Блок управления электрооборудования кузова (BCM), преобразователь слабый
пост. ток / пост. ток, блок управления электронными ключами, переключатель
наружного зеркала с электроприводом

ИНД. ПОДУШКИ
БЕЗОП.

10A

Комбинация приборов

ПОДУШКА
БЕЗОПАСНОСТИ

10A

Блок управления кондиционера, блок управления системы пассивной
безопасности (SRS)

СИГНАЛ
ПОВОРОТА

10A

Многофункциональный переключатель (Европа), переключатель аварийной
сигнализации (кроме Европы)

ЗАЖ.1_2

2

IG1

10A

Система помощи при парковке задним ходом, BCM/TACU, TPMS, таймер ремней
безопасности

ПРАВ.
СТЕКЛООЧИСТ.

15A

Многофункциональный переключатель, электродвигатель стеклоочистителя
заднего стекла

HTD SОБОГРЕВ
РУЛЕВОГО
КОЛЕСАTRG

15A

Обогреватель рулевого колеса

7 79

Техническое обслуживание

Панель предохранителей
моторного отсека

(для фар основного типа)

✽

✽

К СВЕДЕНИЮ

Наклейка панели предохранителей/
реле может не соответствовать
установленным компонентам.

OTA075058

OTA070024L
