VW Polo Sedan (2010+). Электросхемы

VW Polo Sedan (2010+). Электросхемы - часть 5

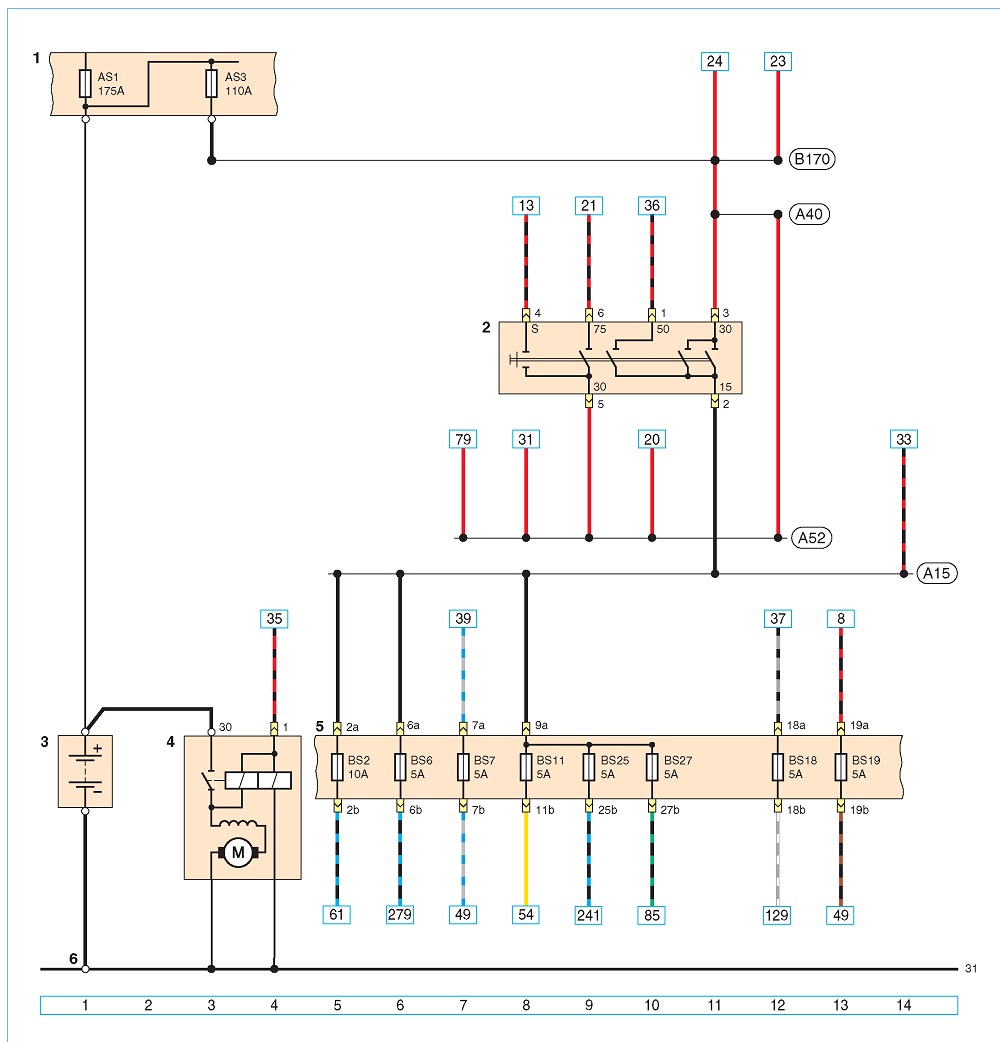

Схема соединений монтажного блока В в салоне (начало): 1 - монтажный блок А в моторном отсеке; 2 - выключатель зажигания; 3 - аккумуляторная батарея; 4 - стартер; 5 - монтажный блок В в салоне; 6 - точка соединения с «массой» около аккумуляторной батареи

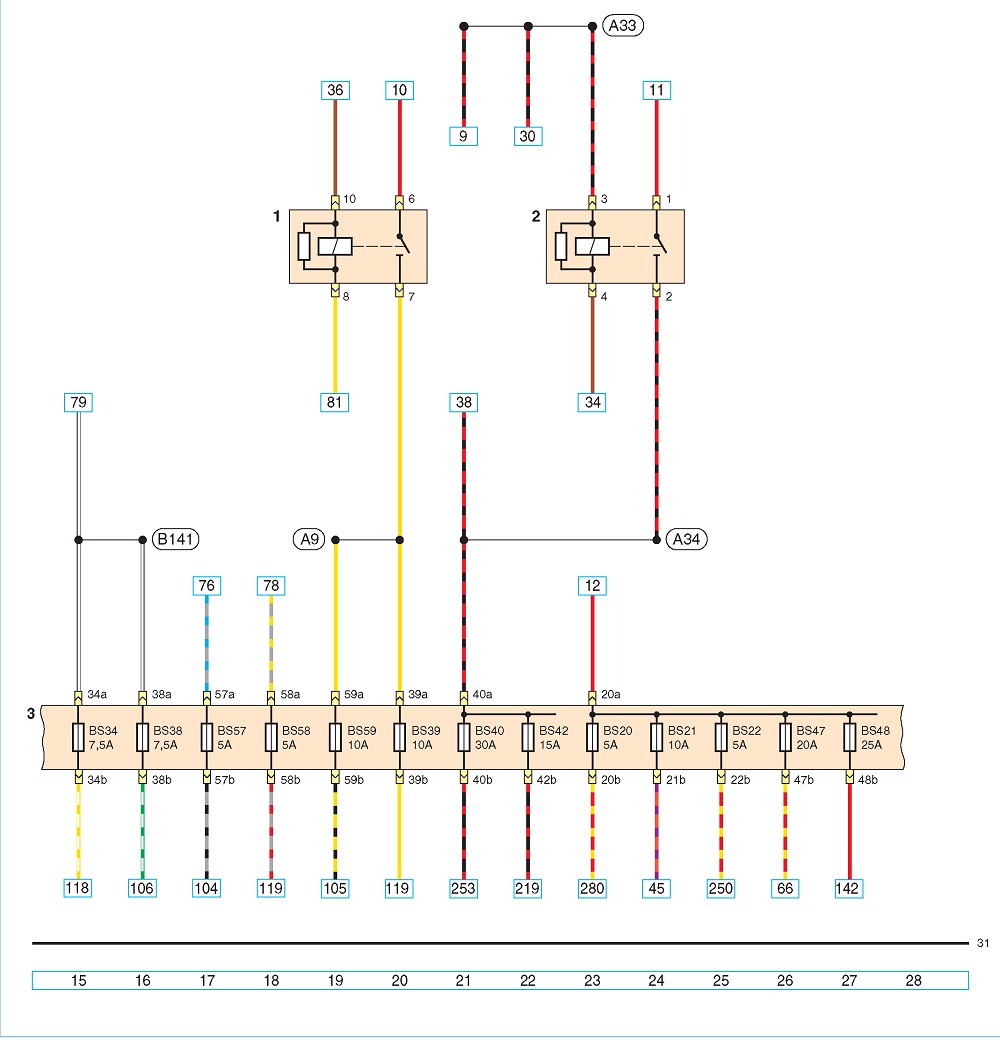

Схема соединений монтажного блока В в салоне (окончание): 1 - реле ближнего света фар; 2 - реле разгрузки контактов выключателя зажигания; 3 - монтажный блок В в салоне

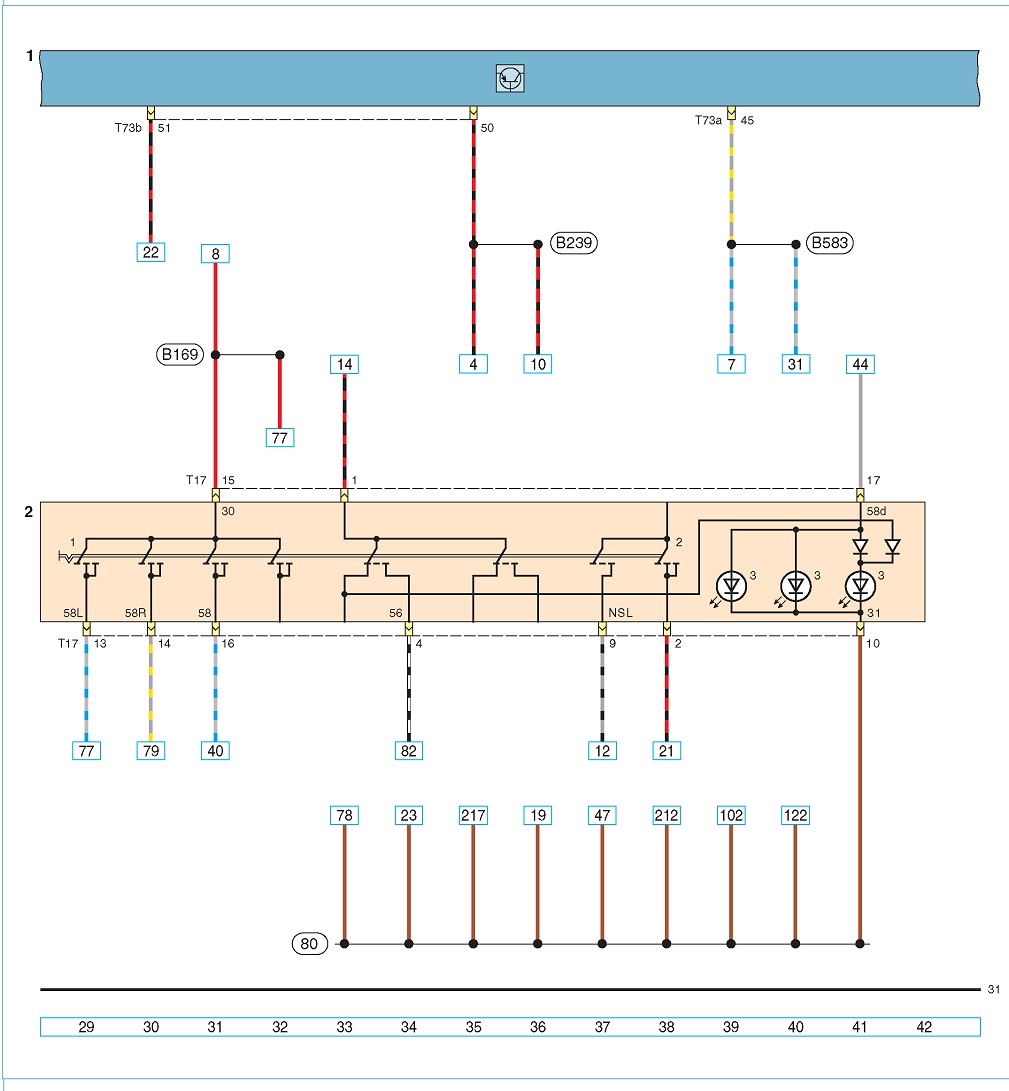

Схема соединений блока управления электропакетом (начало): 1 - блок управления электропакетом; 2 - переключатель освещения (1 -переключатель освещения; 2 - выключатель противотуманных фар и лампы противотуманного света в заднем фонаре; 3 - светодиоды подсветки переключателя)

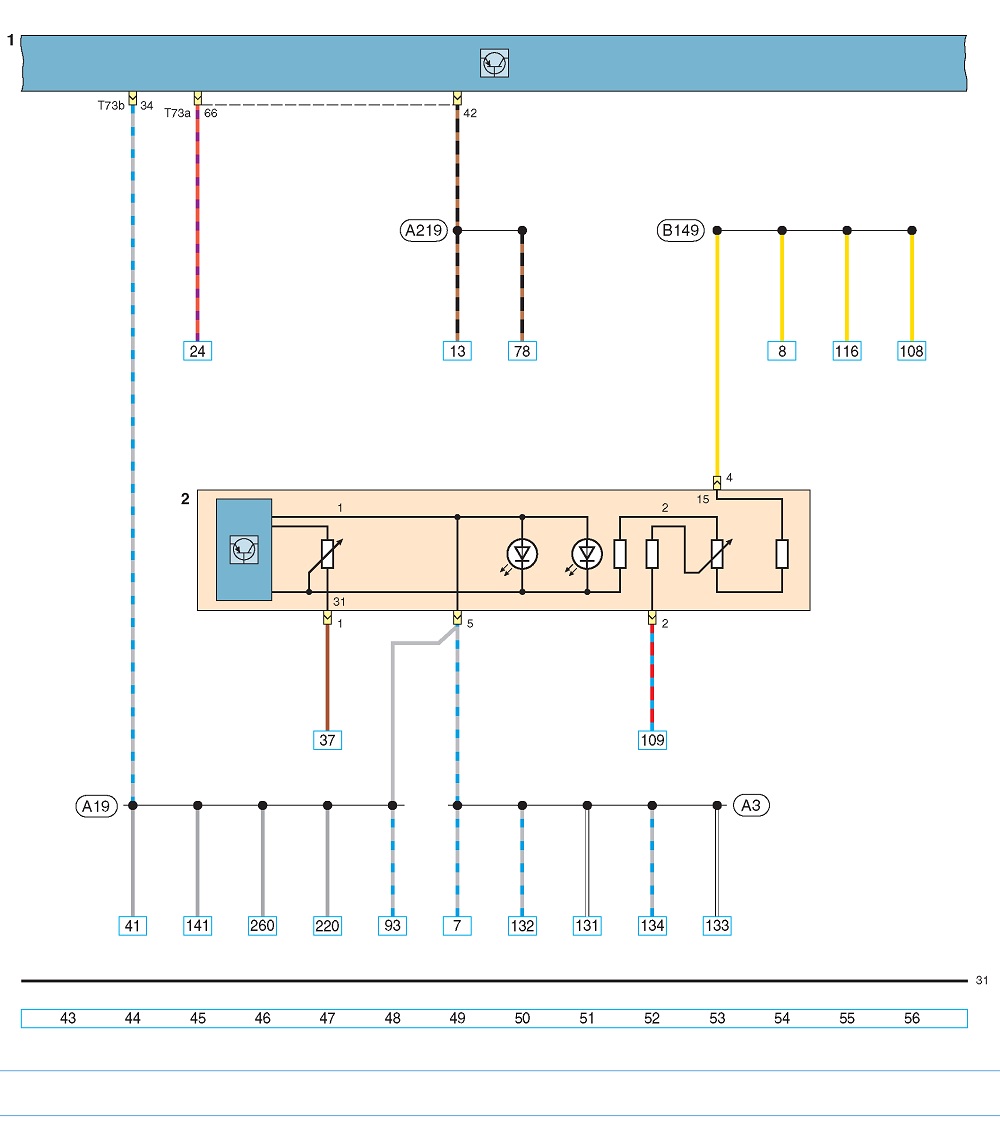

Схема соединений блока управления электропакетом (продолжение): 1 - блок управления электропакетом; 2 - блок регуляторов (1 -регулятор яркости подсветки приборов и выключателей; 2 - регулятор направления пучков света фар)
