VW Polo Sedan (2010+). Электросхемы

VW Polo Sedan (2010+). Электросхемы - часть 6

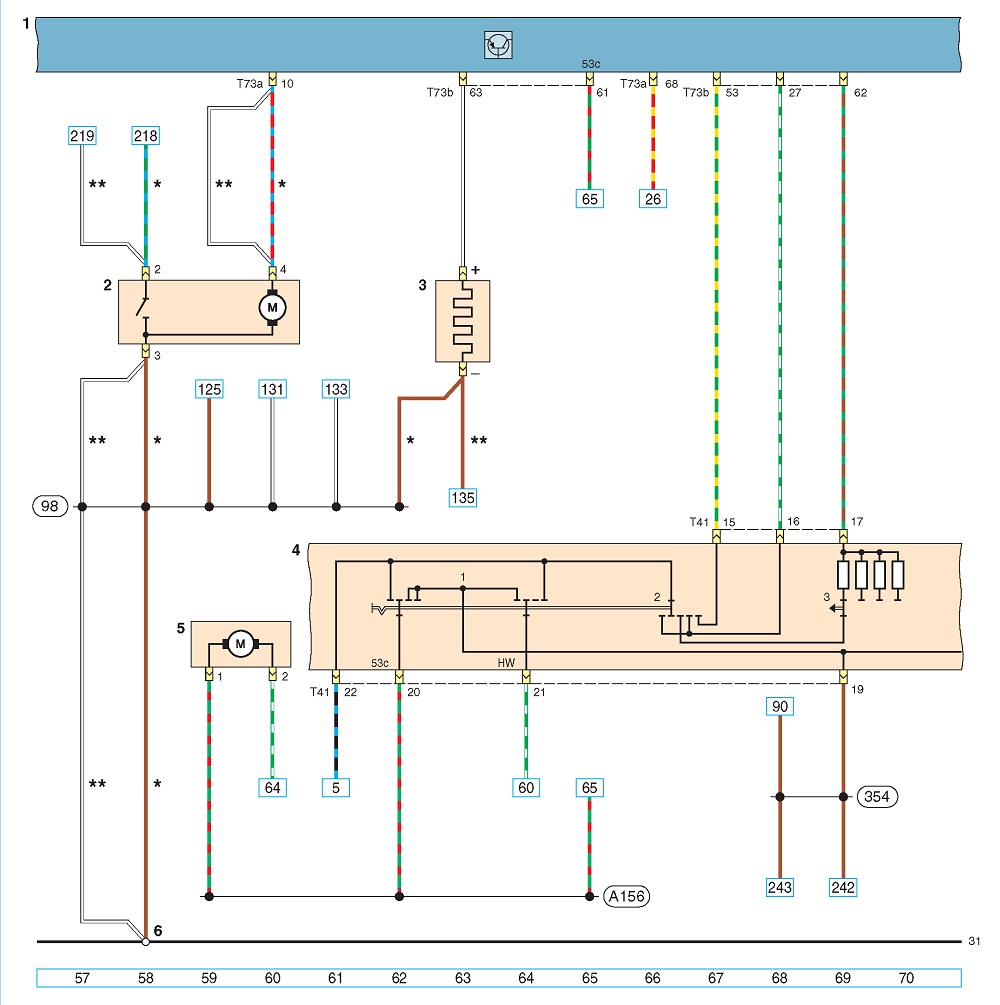

Схема соединений блока управления электропакетом (продолжение): 1 - блок управления электропакетом; 2 - привод замка крышки багажника; 3 - элемент обогрева заднего стекла; 4 - правый подрулевой переключатель (1 - выключатель омывателя ветрового стекла; 2 -переключатель очистителя ветрового стекла; 3 - регулятор паузы прерывистого режима работы очистителя); 5 - электродвигатель насоса омывателя ветрового стекла; 6 - точка соединения с «массой» на задней левой стойке
* до ноября 2010 г. ** с ноября 2010 г.

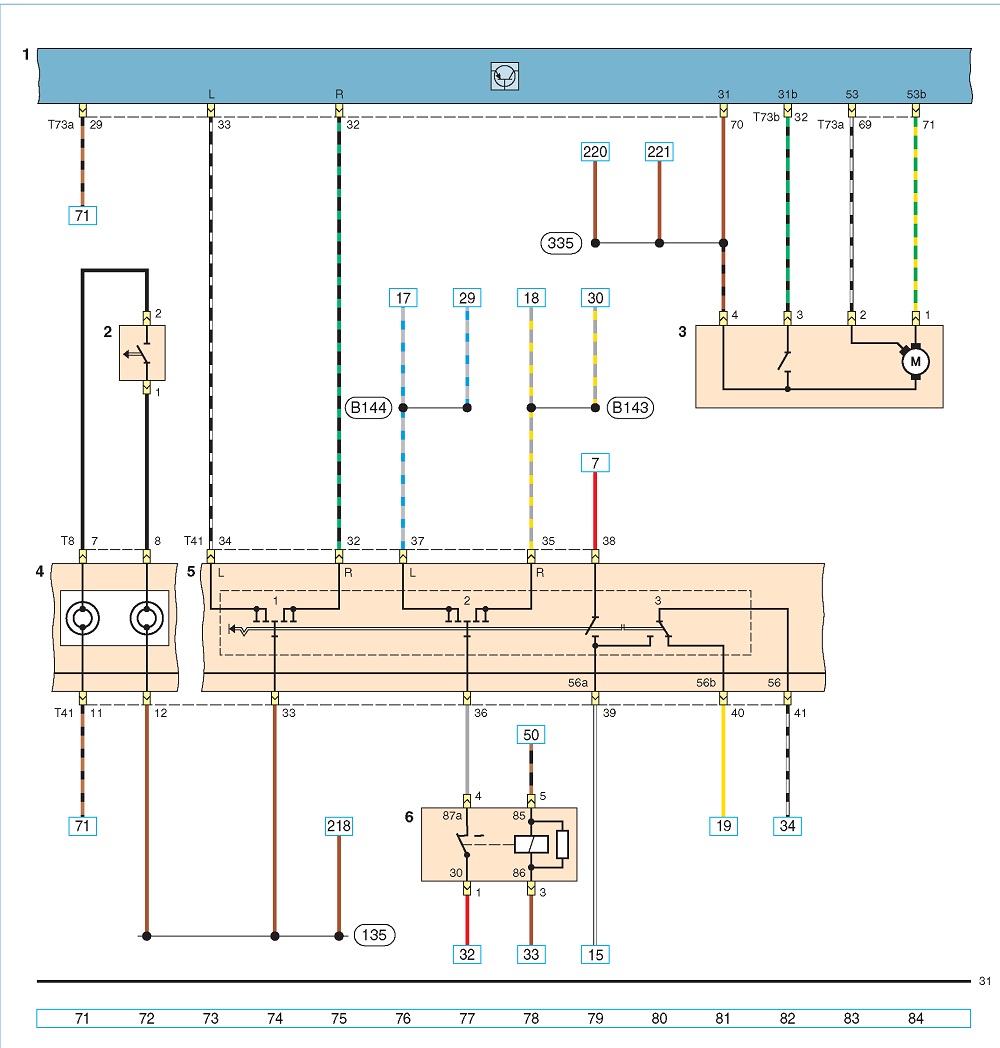

Схема соединений блока управления электропакетом (продолжение): 1 - блок управления электропакетом; 2 - выключатель звукового сигнала; 3 - электродвигатель очистителя ветрового стекла; 4 - барабанное устройство спирального кабеля; 5 - левый подрулевой переключатель (1 - переключатель указателей поворота; 2 - выключатель стояночного света; 3 - переключатель света фар); 6 - реле стояночных огней

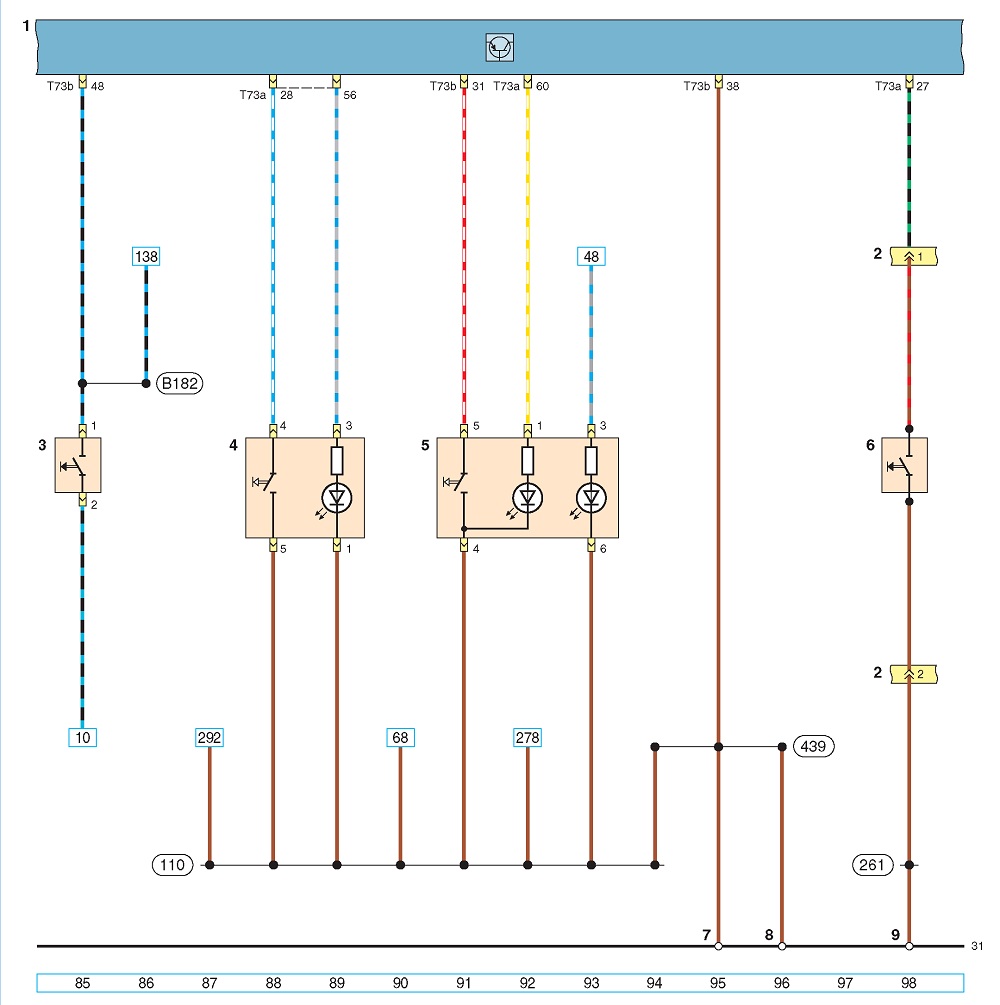

Схема соединений блока управления электропакетом (продолжение): 1 - блок управления электропакетом; 2 - 2-х контактная колодка проводов; 3 - выключатель света заднего хода; 4 - выключатель аварийной сигнализации; 5 - выключатель обогрева заднего стекла; 6 - концевой выключатель капота; 7 - точка соединения с «массой» на рулевой колонке; 8 - точка соединения с «массой» под облицовкой туннеля пола; 9 - точка соединения с «массой» слева в моторном отсеке
