VW Polo Sedan (2010+). Электросхемы

VW Polo Sedan (2010+). Электросхемы - часть 2

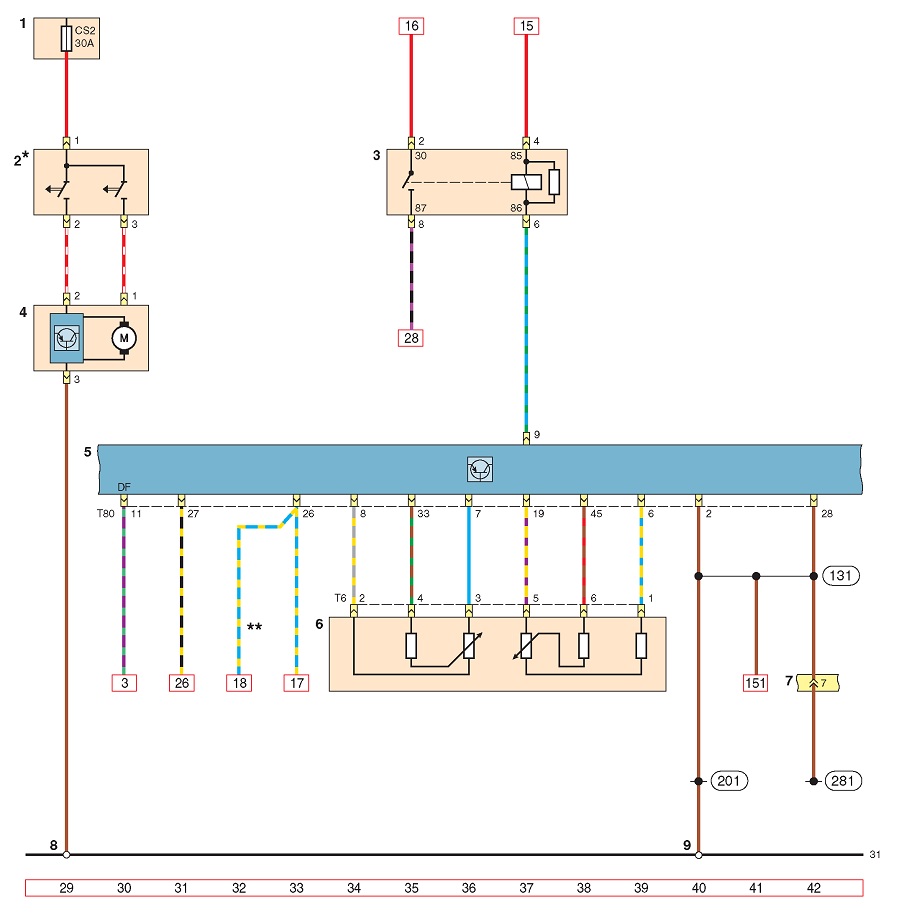

Схема электронной системы управления двигателем (продолжение): 1 - монтажный блок С в моторном отсеке; 2 - термовыключатель вентилятора радиатора системы охлаждения; 3 - реле электропитания клеммы 30; 4 - вентилятор радиатора системы охлаждения; 5 - блок управления двигателя (ЭБУ); 6 - датчик положения педали «газа»; 7 - 14-ти контактная колодка проводов; 8 - точка соединения с «массой» на левом лонжероне; 9 - точка соединения с «массой» слева в моторном отсеке
* на части автомобилей ** с ноября 2010 г.

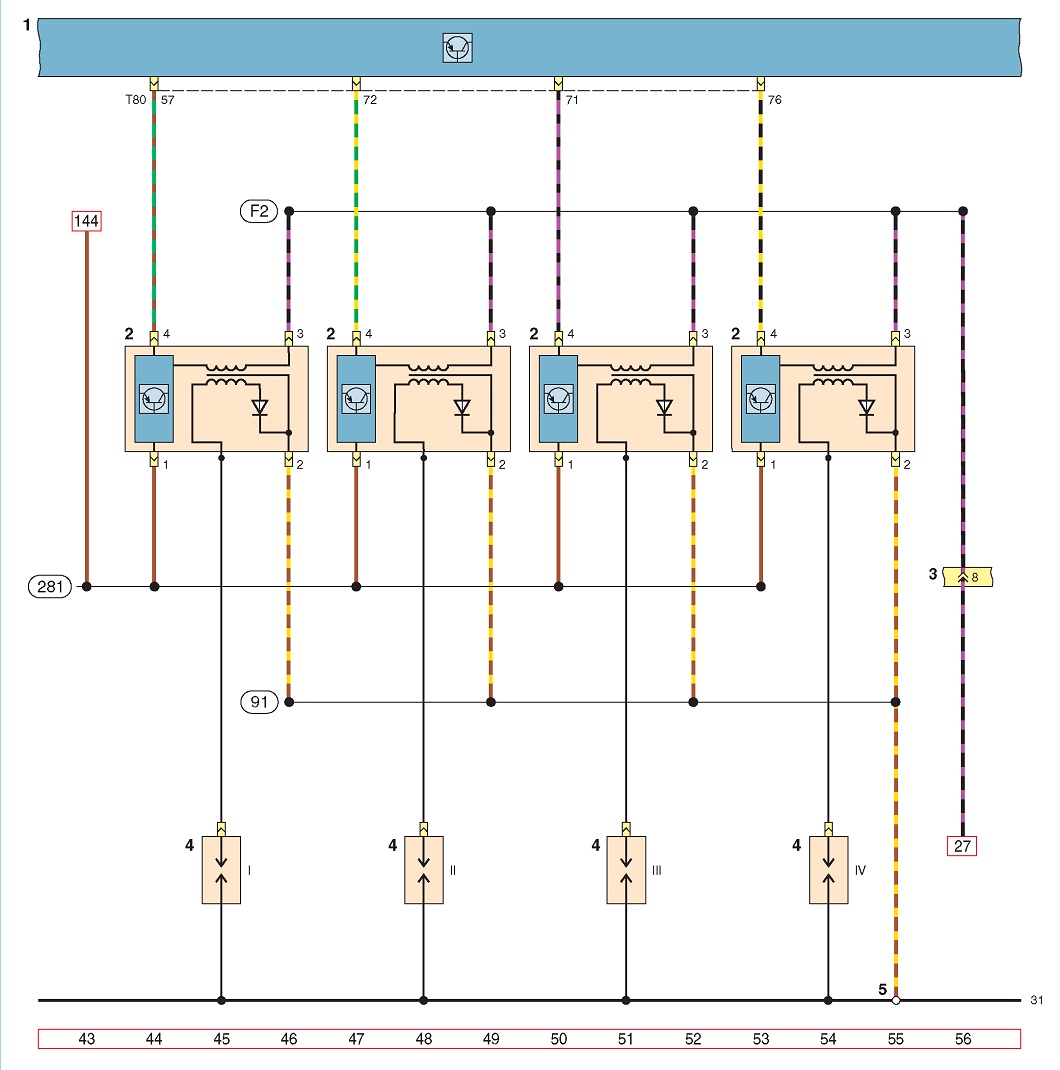

Схема электронной системы управления двигателем (продолжение): 1 - ЭБУ; 2 - катушка зажигания; 3 - 14-ти контактная колодка проводов; 4 - свеча зажигания; 5 - точка соединения с «массой» на головке блока цилиндров

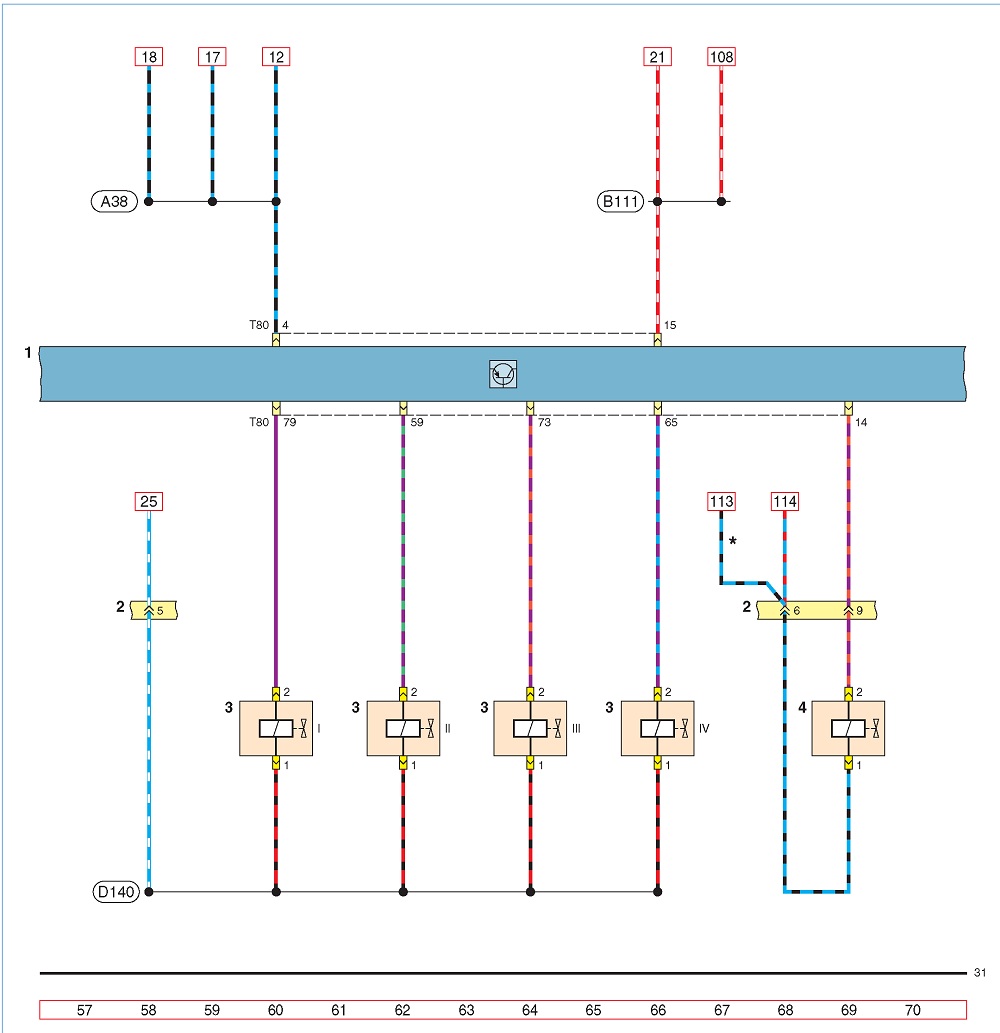

Схема электронной системы управления двигателем (продолжение): 1 - ЭБУ; 2 - 14-ти контактная колодка проводов; 3 - форсунка; 4 -клапан продувки адсорбера
* с ноября 2010 г.
