Toyota Hilux. Сборка головки блока цилиндров двигателя 1KD-FTV, 2KD-FTV, 2TR-FE
Сборка
Примечание:
- Перед сборкой очистите все детали, которые будут собираться.
- На все трущиеся поверхности нанесите свежее моторное масло.
- Замените все прокладки и сальники.
1. Нанесите слой клея на заглушки и установите их в головку блока
цилиндров.
Герметик...............THREE BOND 1324
или аналогичный
2. Нанесите слой клея на заглушки и установите их в головку блока

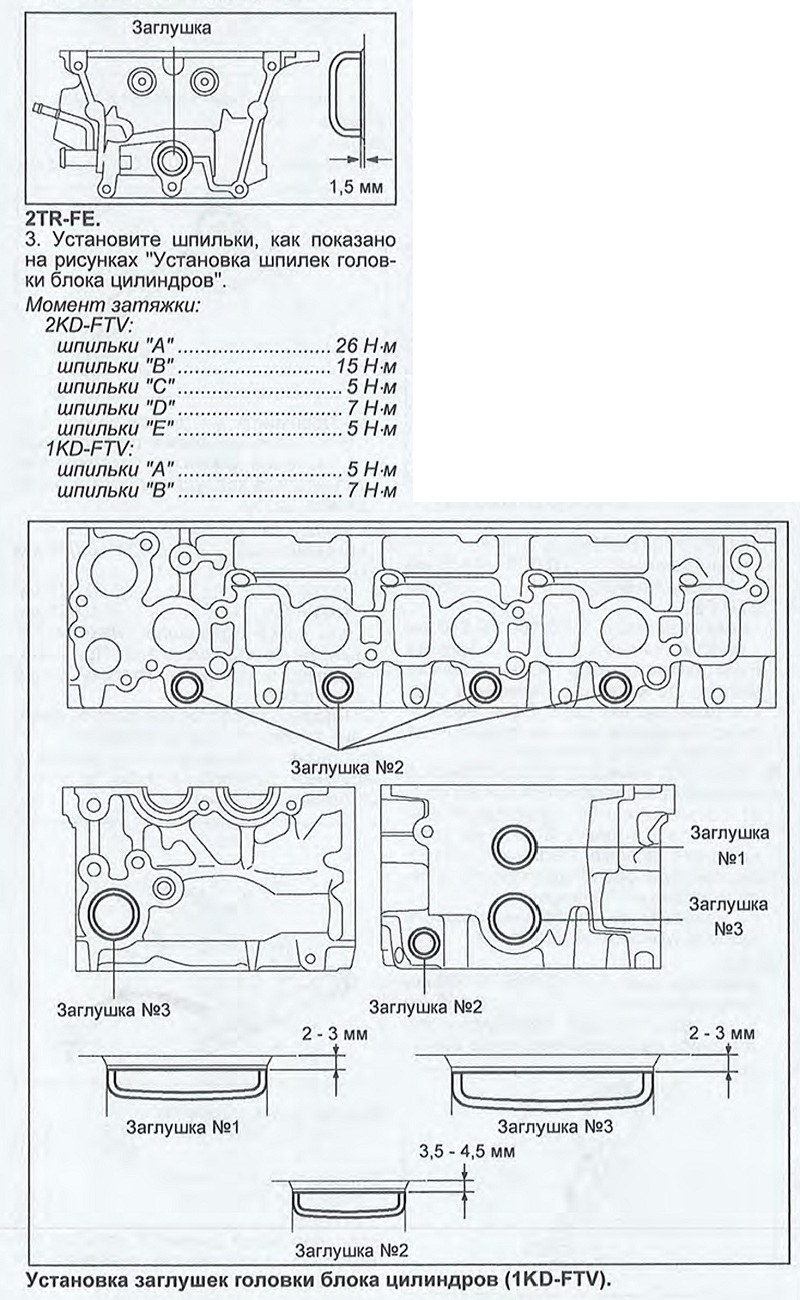

цилиндров, как показано на рисунках ниже и на рисунке "Установка
заглушек головки блока цилиндров (1KD-FTV)".
шпильки "С"............................15 Нм
шпильки "D"............................26 Н м
шпильки "Е"..............................5 Н м
2TR-FE:
шпильки "А"..............................3 Нм
шпильки "В"...........................7,5 Н м
шпильки "С"...........................7,5 Н м

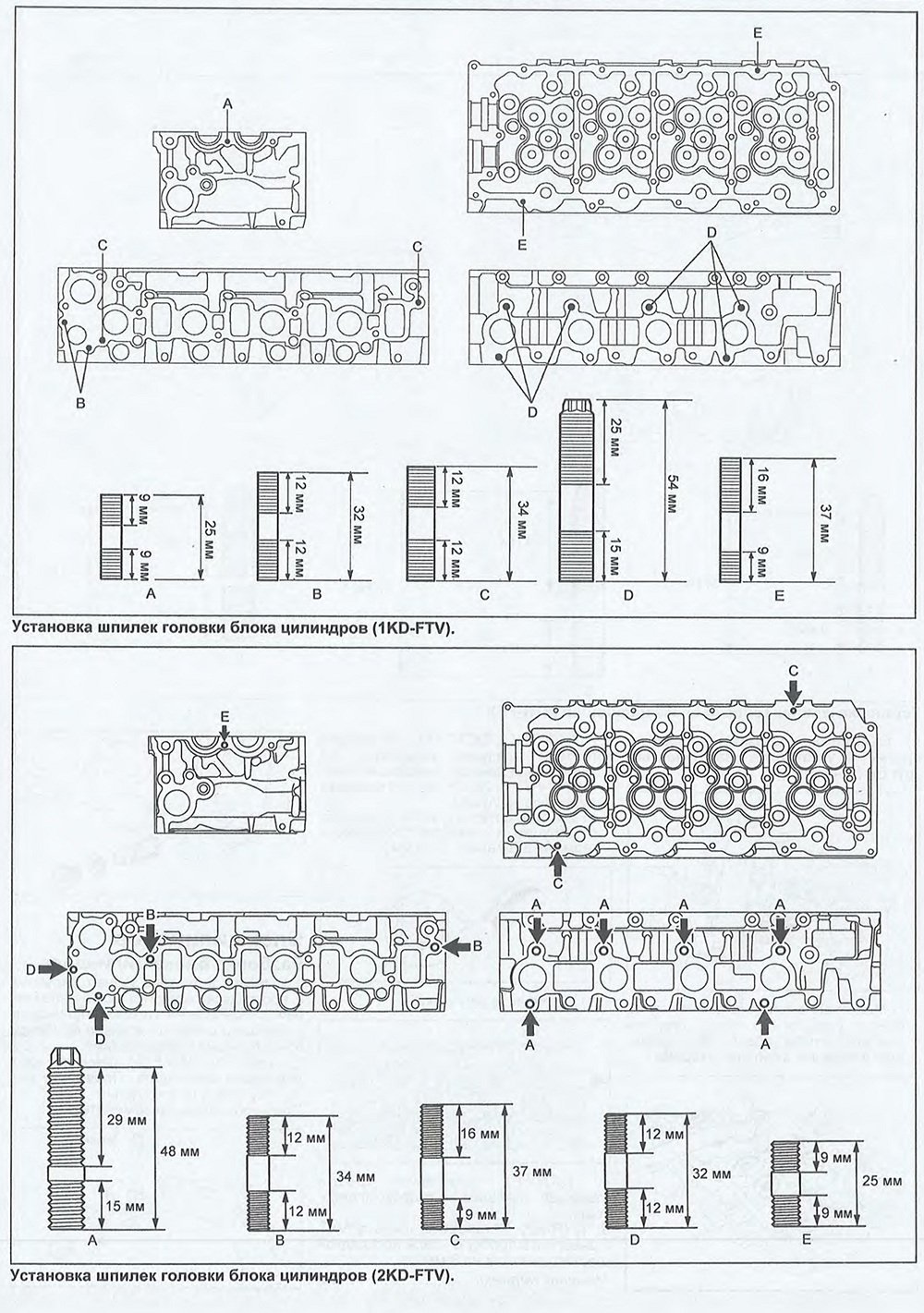

4. Установите направляющие штифты, как показано ниже, используя молоток
с пластиковым бойком.

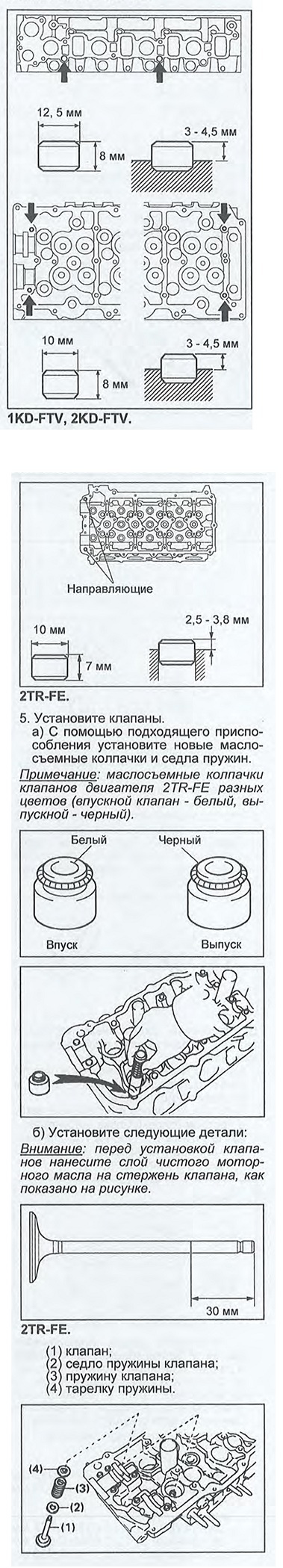

в) Съемником сожмите клапанную пружину и установите
два сухаря вокруг стержня клапана.
г) Молотком с пластиковой головкой слегка ударьте по торцу стержня
клапана, чтобы обеспечить надежную фиксацию клапана сухарями.
6. (1KD-FTV, 2KD-FTV) Установите толкатели
клапанов; убедитесь, что толкатели вращаются свободно от руки.
7. (1KD-FTV, 2KD-FTV) Установите сегментную заглушку.
а) Удалите остатки старого герметика с заглушки и нанесите слой нового
герметика (диаметр 2-3 мм).
б) Установите заглушку.
8. (2TR-FE) Установите крышки стержней клапанов и гидрокомпенсаторы.
9. (2TR-FE) Установите фильтр WT и заверните пробку с новой прокладкой
шестигранником на 8 мм.
Момент затяжки........................30 Н м
Установка шпилек головки блока цилиндров (2TR-FE).
