Двигатель - общие процедуры ремонта

Toyota Hilux. Разборка головки блока цилиндров двигателя 1KD-FTV, 2KD-FTV, 2TR-FE



1. Снимите толкатели и регулировочные шайбы.

Примечание: расположите толкатели и регулировочные шайбы в порядке их установки.

2. Снимите клапаны.

а) Съемником сожмите клапанную пружину и снимите два сухаря.


Примечание: расположите клапаны, клапанные пружины, седла пружин и тарелки пружин комплектами, чтобы не перепутать их при установке.

3. Снимите все заглушки, шпильки и при необходимости направляющие болтов с головки блока цилиндров.

4. (2TR-FE) Снимите заглушку и фильтр WT.

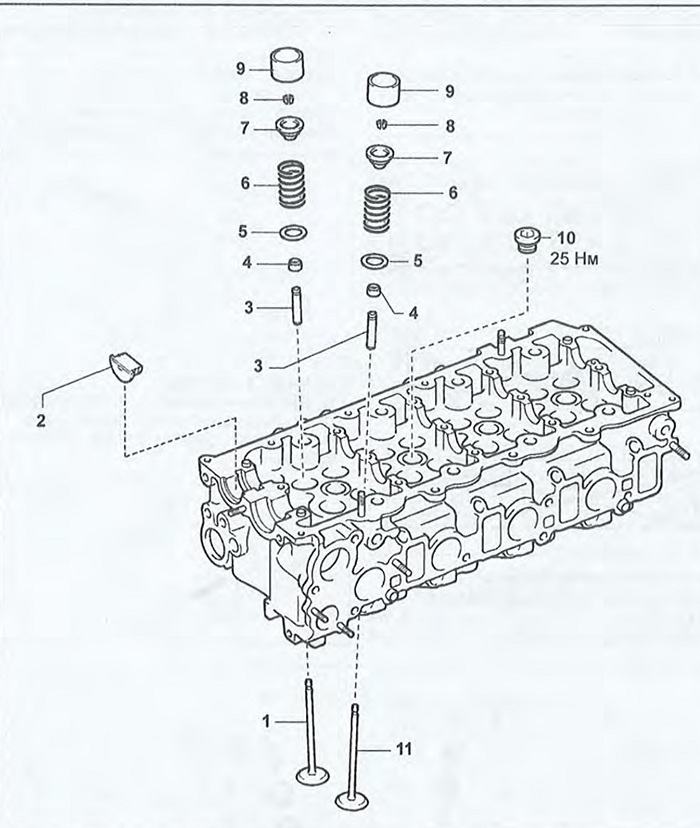

Разборка и сборка головки блока цилиндров (1KD-FTV, 2KD-FTV). 1 - выпускной клапан, 2 - сегментная заглушка, 3 - направляющие втулки клапанов, 4 - маслосъемный колпачок, 5 - седло пружины клапана, 6 - пружина клапана, 7 - тарелка пружины клапана, 8 - сухари, 9 - толкатель, 10 - заглушка, 11 - впускной клапан.

Разборка и сборка головки блока цилиндров (2TR-FE). 1 - заглушка с шестигранным отверстием, 2 - прокладка, 3 - выпускной клапан, 4 - направляющие втулки клапанов, 5 - седло пружины клапана, 6 - маслосъемный колпачок, 7 - пружина клапана, 8 - тарелка пружины клапана, 9 - сухари, 10 - гидрокомпенсатор, 11 - колпачок стержня клапана, 12 - выпускной клапан, 13 - головка блока цилиндров, 14 - заглушка, 15 - фильтр WT.
