Toyota Hilux. Проверка, очистка, ремонт головки блока цилиндров двигателя 1KD-FTV, 2KD-FTV, 2TR-FE - часть 2

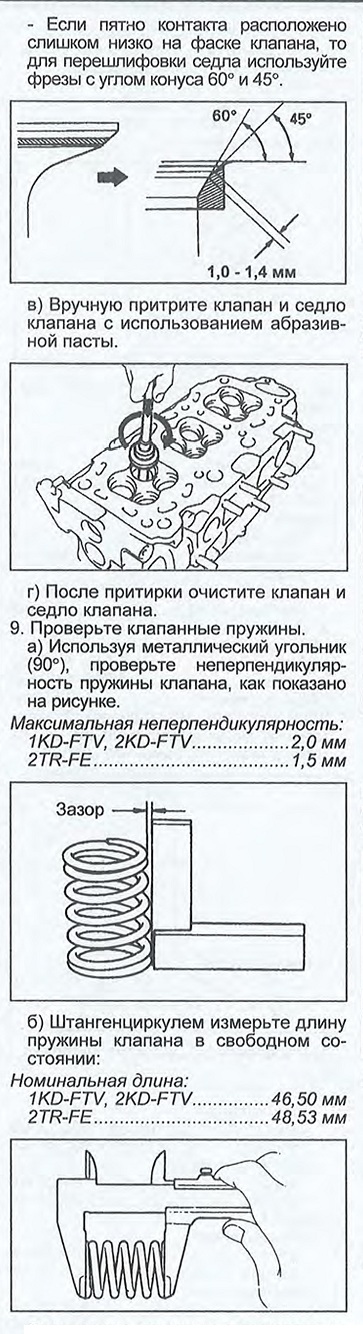

Если длина пружины отличается от номинальной, замените пружину клапана.

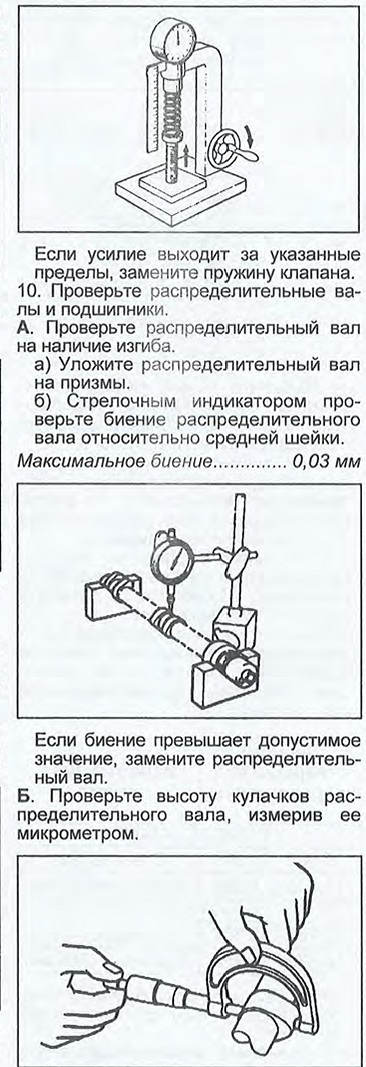

в) (1KD-FTV, 2KD-FTV) Тестером для проверки пружин измерьте усилие, необходимое для сжатия пружины до установочной длины. Сила упругости пружины (при длине 33,1 мм).............150 - 166 Н


Номинальная высота:

2KD-FTV:

впуск..................46,830 - 46,930 мм

выпуск................ 46,870 - 46,970 мм

1KD-FTV:

впуск.................. 47,180 - 47,280 мм

выпуск................48,070 - 48,170 мм

2TR-FE:

впуск..................42,855 - 42,955 мм

выпуск................42,854 - 42,954 мм

Минимальная высота:

2KD-FTV:

впуск................................ 46,680 мм

выпуск.............................. 46,720 мм

1KD-FTV:

впуск................................ 46,760 мм

выпуск..............................47,920 мм

2TR-FE:

впуск................................42,855 мм

впуск................................ 42,854 мм

Если высота кулачка меньше минимальной, замените распределительный вал.


В. Проверьте размеры опорных шеек распределительного вала, измерив их диаметры микрометром.

Диаметр:

1KD-FTV,

2KD-FTV...............27,969 - 27,985 мм

2TR-FE:

шейка №1..........35,949 - 35,965 мм

остальные.........26,959 - 26,975 мм
