Toyota Hilux. Снятие головки блока цилиндров двигателей 1KD-FTV, 2KD-FTV


1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Слейте моторное масло (см. главу "Техническое обслуживание").

3. Ослабьте крышку топливозаправочной горловины.

4. Слейте топливо.

5. Снимите диффузор вентилятора.

6. Снимите шкив вентилятора.


7. Отсоедините компрессор кондиционера, вывернув 4 болта.

Примечание: не отсоединяйте шланги от компрессора, подвесьте его на веревке.

8. Снимите кронштейн компрессора, вывернув 4 болта.

9. Снимите турбокомпрессор (см. главу "Система турбонаддува и впуска воздуха дизельного двигателя").

10. Снимите выпускной коллектор, отвернув 8 гаек.


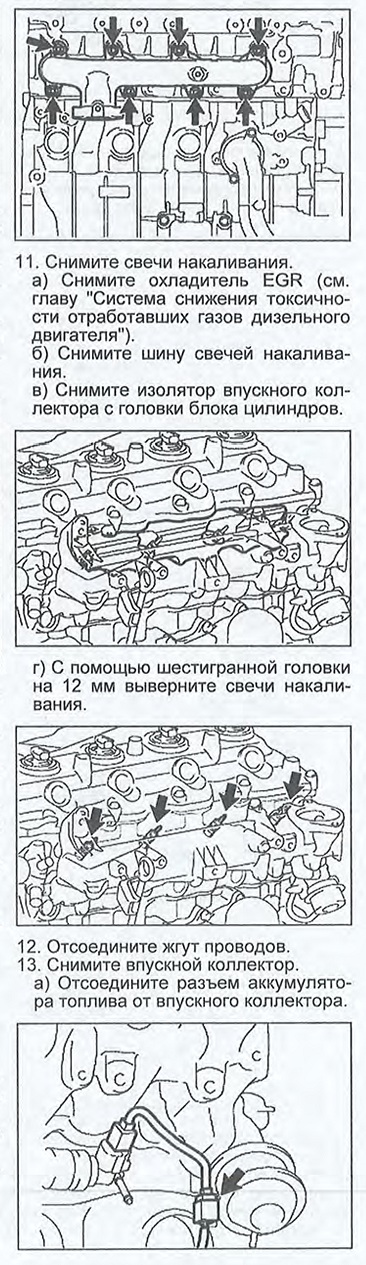

б) Отверните 2 гайки, 4 болта и снимите впускной коллектор с прокладкой.
14. Снимите крышку ремня привода ГРМ.

15. Снимите ремень привода ГРМ (см. раздел "Ремень привода ГРМ").

16. Снимите уплотнения форсунок с крышки головки блока цилиндров.


17. Снимите крышку головки блока цилиндров (см. раздел "Проверка и регулировка зазоров в приводе клапанов").

18. Снимите зубчатый шкив распределительного вала.

а) Удерживая распределительный вал №1 за шестигранный участок гаечным ключом, отверните болт крепления зубчатого шкива.
б) Используя спецприспособление, снимите зубчатый шкив.

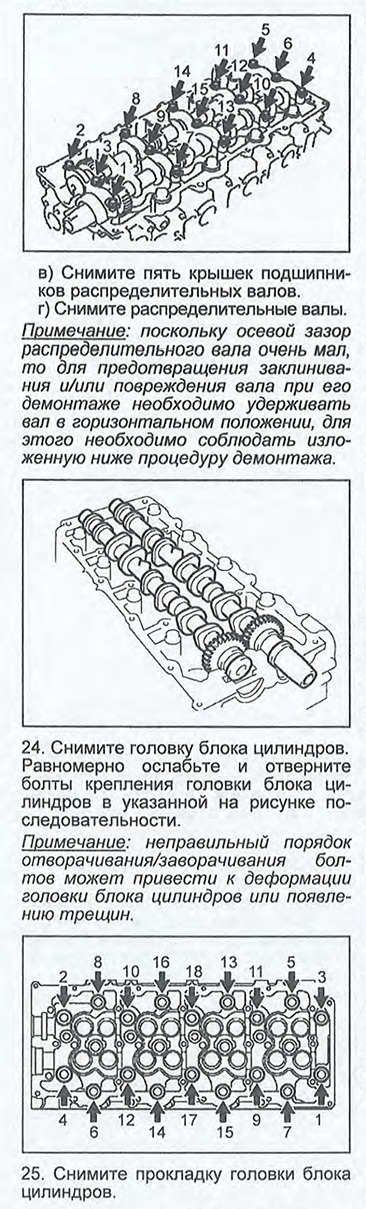

б) Равномерно ослабьте и снимите болты крепления крышек подшипников распределительных валов в указанной на рисунке последовательности.

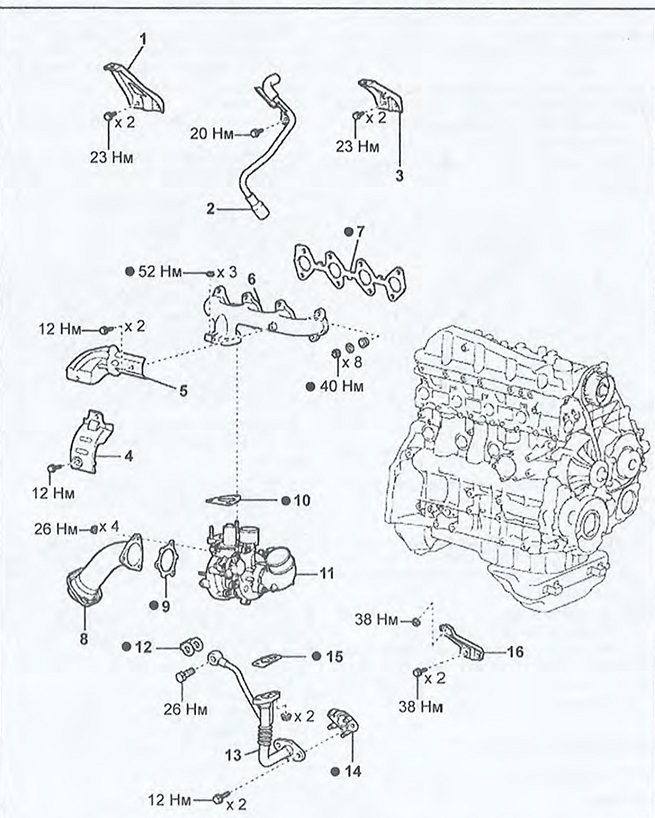

Снятие и установка головки блока цилиндров (1). 1 - кронштейн №2 промежуточного охладителя наддувочного воздуха, 2 - трубка системы принудительной вентиляции картера, 3 - кронштейн промежуточного охладителя наддувочного воздуха, 4 - изолятор турбины, 5 - теплозащитный экран выпускного коллектора, 6 - выпускной коллектор, 7, 9, 10, 12, 14, 15 - прокладка, 8 - выпускной патрубок турбины, 11 - турбокомпрессор в сборе, 13 - масляная трубка турбокомпрессора, 16 - стойка турбокомпрессора.

Снятие и установка головки блока цилиндров (2). 1 - кронштейн, 2 - прокладка, 3 - переходник №2 впускного коллектора, 4 - вакуумный демпфер EGR, 5 - электропневмоклапан, 6 - кронштейн, 7 - газовый фильтр, 8 - шланг №5 перепуска охлаждающей жидкости, 9 - шланг №3 перепуска охлаждающей жидкости, 10 - шланг охлаждающей жидкости, 11 - разъем.
