Toyota Hilux. Установка ремня привода ГРМ двигателей 1KD-FTV, 2KD-FTV

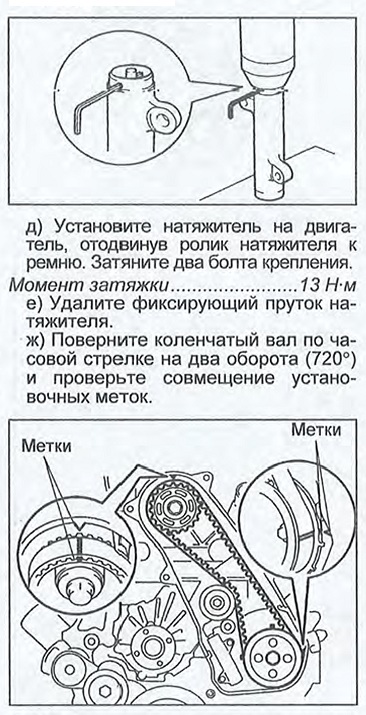

1. Установите ремень привода ГРМ. а) Проверьте совмещение установочных меток.

б) Установите ремень привода ГРМ.

в) С помощью пресса медленно заведите плунжер натяжителя в корпус до совмещения отверстий в плунжере и корпусе.

Внимание: сжимайте плунжер, держа натяжитель в вертикальном положении, не повредите плунжер натяжителя.
Усилие............................................9,8 Н

г) Вставьте штифт диаметром 1,27 мм в отверстие.


2. Установите крышку ремня привода ГРМ.

а) Затяните шесть болтов крепления крышки.

Момент затяжки..........................6 Н м

б) Установите держатель проводки.

в) (Модификации) Установите фиксатор шланга системы охлаждения и затяните болт.

Момент затяжки........................18 Н м

3. Установите шкив вентилятора.

4. Установите диффузор вентилятора.

5. Залейте охлаждающую жидкость (см. главу "Техническое обслуживание").

6. Убедитесь в отсутствии утечек.
