Toyota Hilux. Снятие ремня привода ГРМ двигателей 1KD-FTV, 2KD-FTV

1. Слейте охлаждающую жидкость.

2. Снимите диффузор вентилятора.

а) Выверните 3 болта и снимите бачок рабочей жидкости гидроусилителя рулевого управления.

б) Отсоедините шланги №1 и №2 перепуска охлаждающей жидкости от радиатора.

в) Выверните 2 болта и снимите расширительный бачок.

г) Ослабьте 4 гайки крепления вентилятора.

д) Снимите ремень привода навесных агрегатов.

е) Выверните 2 болта крепления диффузора.

ж) Отверните 4 гайки вентилятора и снимите диффузор с вентилятором.


3. Снимите шкив вентилятора.

4. Снимите крышку ремня привода ГРМ.

а) (Модификации) Отверните болт и снимите фиксатор шланга системы охлаждения.

б) Снимите фиксатор проводки.

в) Отверните шесть болтов и снимите крышку.

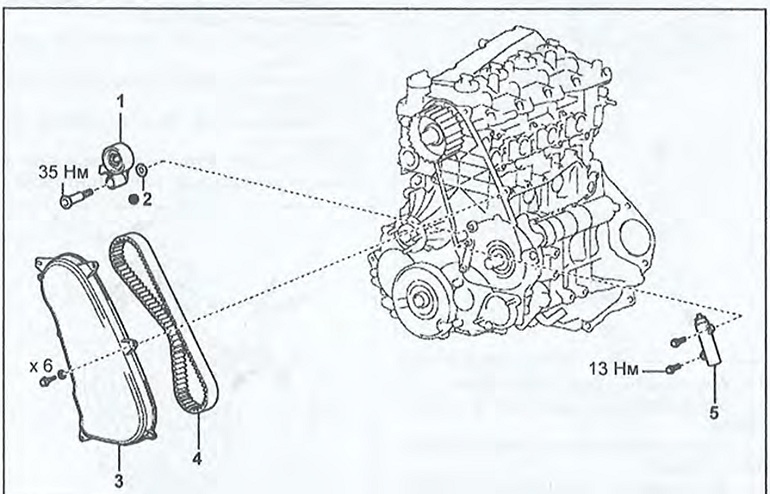

Снятие и установка ремня привода ГРМ (2). 1 - натяжной ролик, 2 - шайба, 3 - крышка ремня привода ГРМ, 4 - ремень привода ГРМ, 5 - натяжитель ремня привода ГРМ.
