Рено Логан (2004+). Электросхемы

Рено Логан (2004+). Электросхемы - часть 6

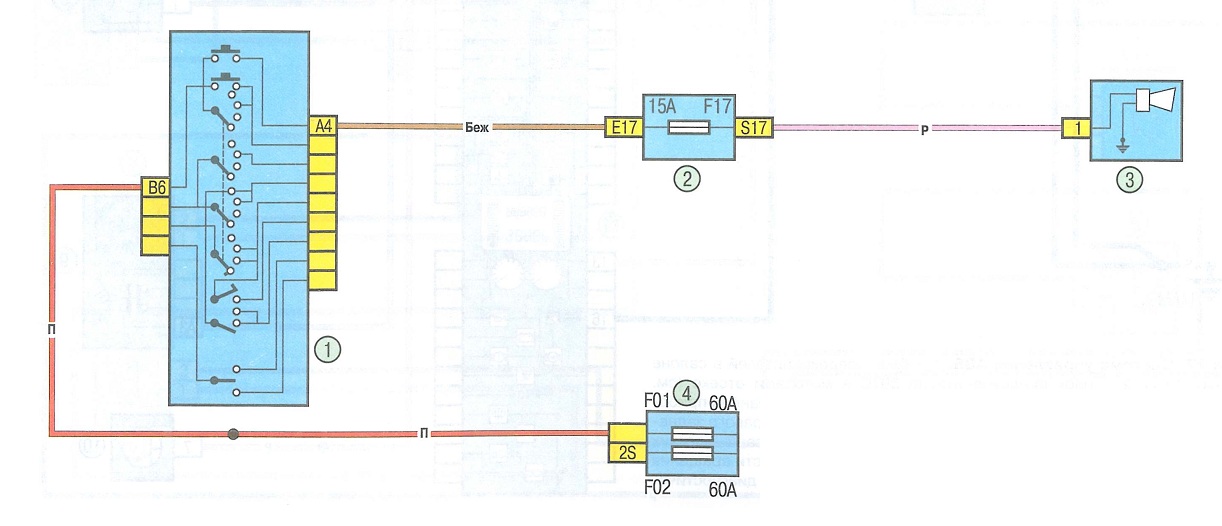

Схема 15. Звуковой сигнал: 1 - рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 2 - блок предохранителей в салоне (см. рис. 10.1); 3 - звуковой сигнал; 4 - блок предохранителей 597А в моторном отсеке (см. рис. 10.2а и 10.26)

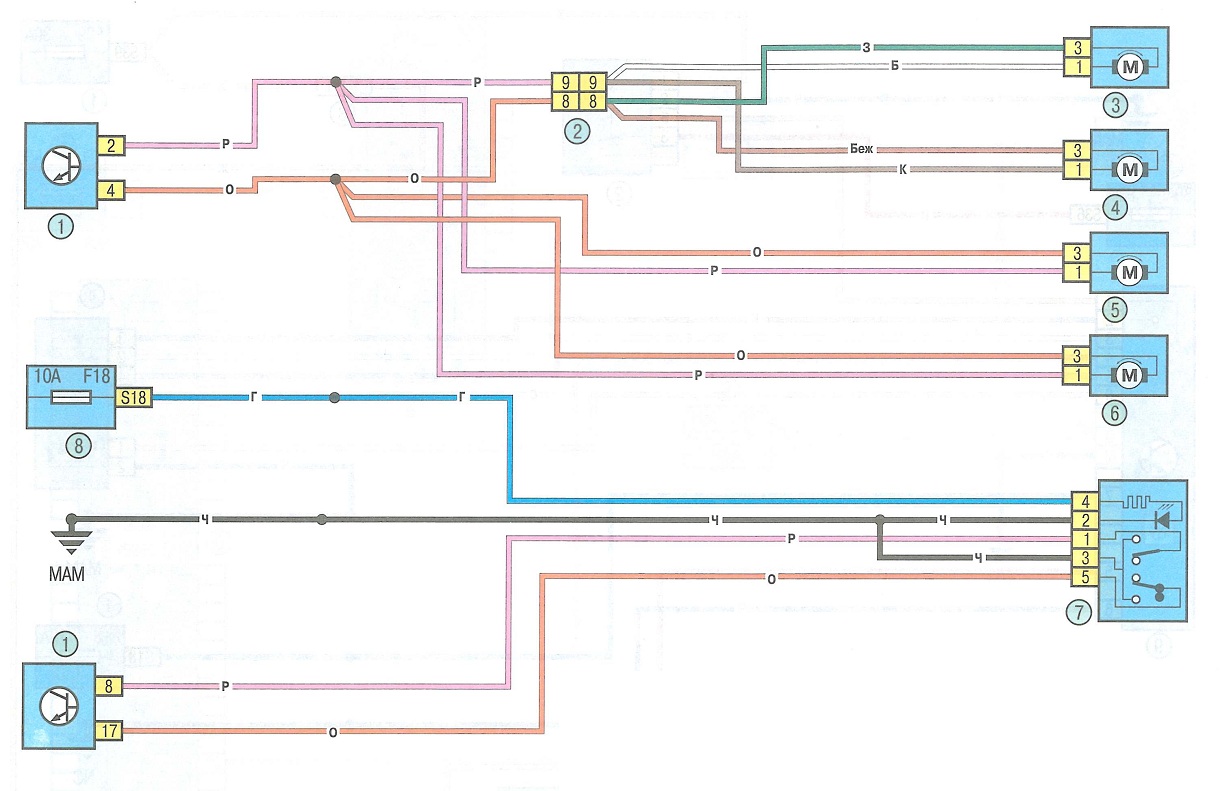

Схема 16. Система центральной блокировки замков: 1 - коммутационный блок салона; 2 - разъем электропроводки панели приборов/левой задней части кузова; 3 - электропривод замка правой задней двери; 4 - электропривод замка левой задней двери; 5 - электропривод замка правой передней двери; 6 - электропривод замка двери водителя; 7 - выключатель системы центральной блокировки замков; 8 - блок предохранителей в салоне (см. рис. 10.1)

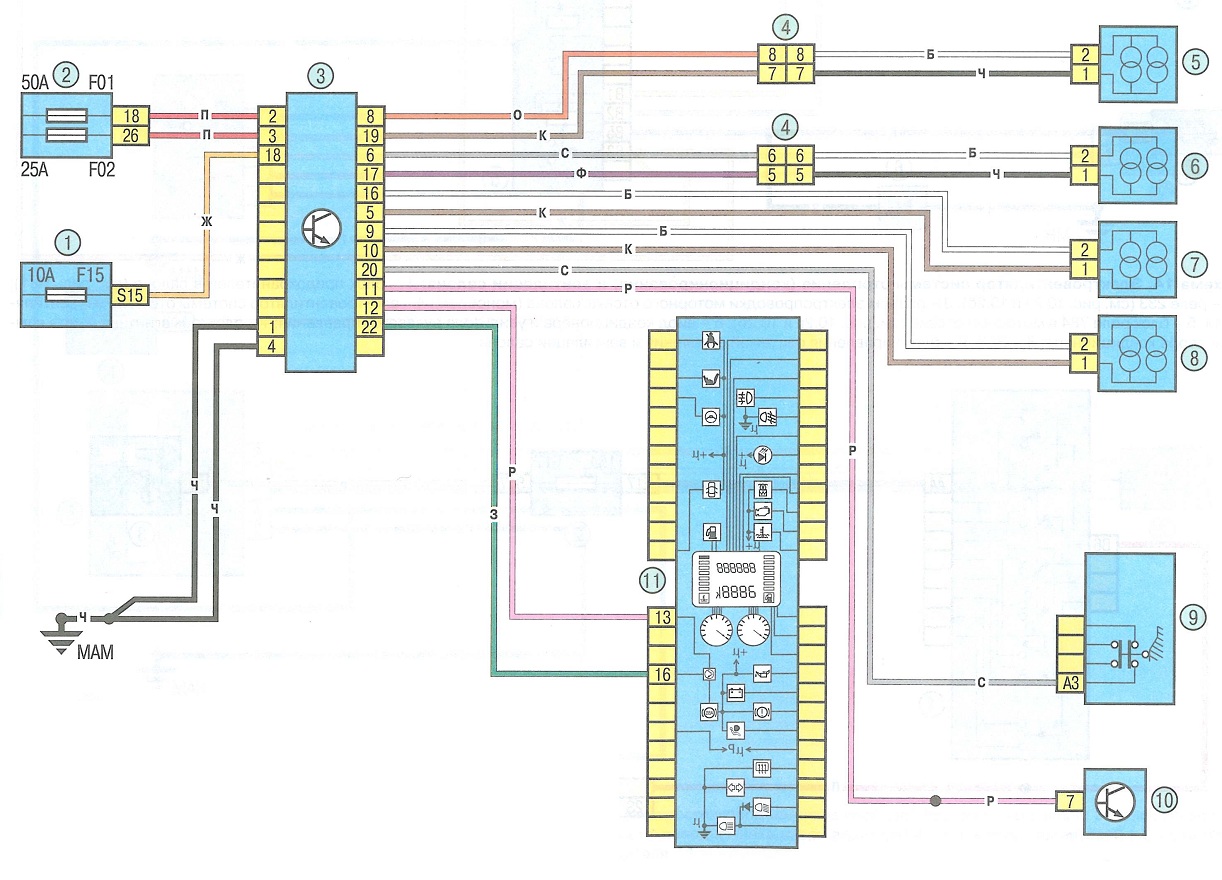

Схема 17. Система управления ABS: 1 - блок предохранителей в салоне (см. рис. 10.1); 2 - блок предохранителей 597С в моторном отсеке (см. рис. 10.2а и 10.26); 3 - ЭБУ ABS; 4 - разъем электропроводки панели приборов/левой задней части кузова; 5 - датчик скорости вращения правого заднего колеса; 6 - датчик скорости вращения левого заднего колеса; 7 - датчик скорости вращения левого переднего колеса; 8 - датчик скорости вращения правого переднего колеса; 9 - выключатель стоп-сигналов; 10 - диагностический разъем; 11 - комбинация приборов
