Рено Логан (2004+). Электросхемы

Рено Логан (2004+). Электросхемы - часть 5

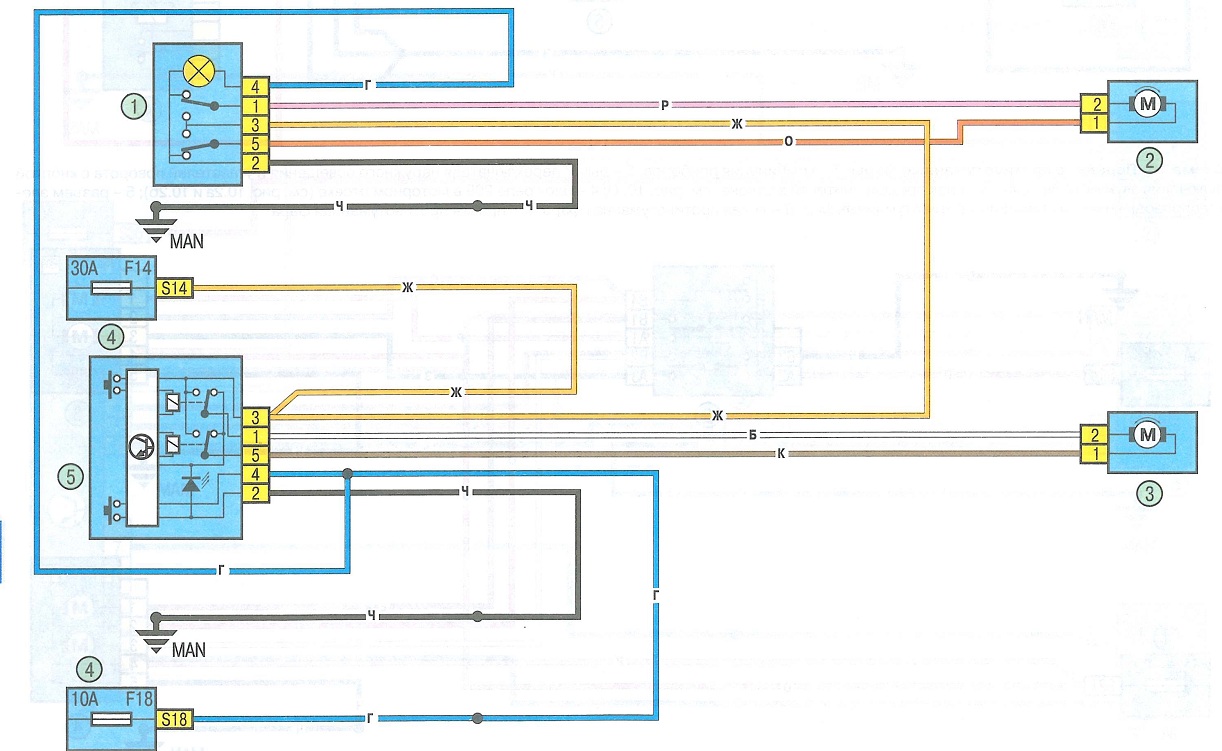

Схема 13. Электростеклоподъемники передних дверей: 1 - выключатель электростеклоподъемников передней пассажирской двери; 2 - электродвигатель стеклоподъемника передней пассажирской двери; 3 - электродвигатель стеклоподъемника двери водителя; 4 - блок предохранителей в салоне (см. рис. 10.1); 5 - импульсный выключатель электростеклоподъемников двери водителя

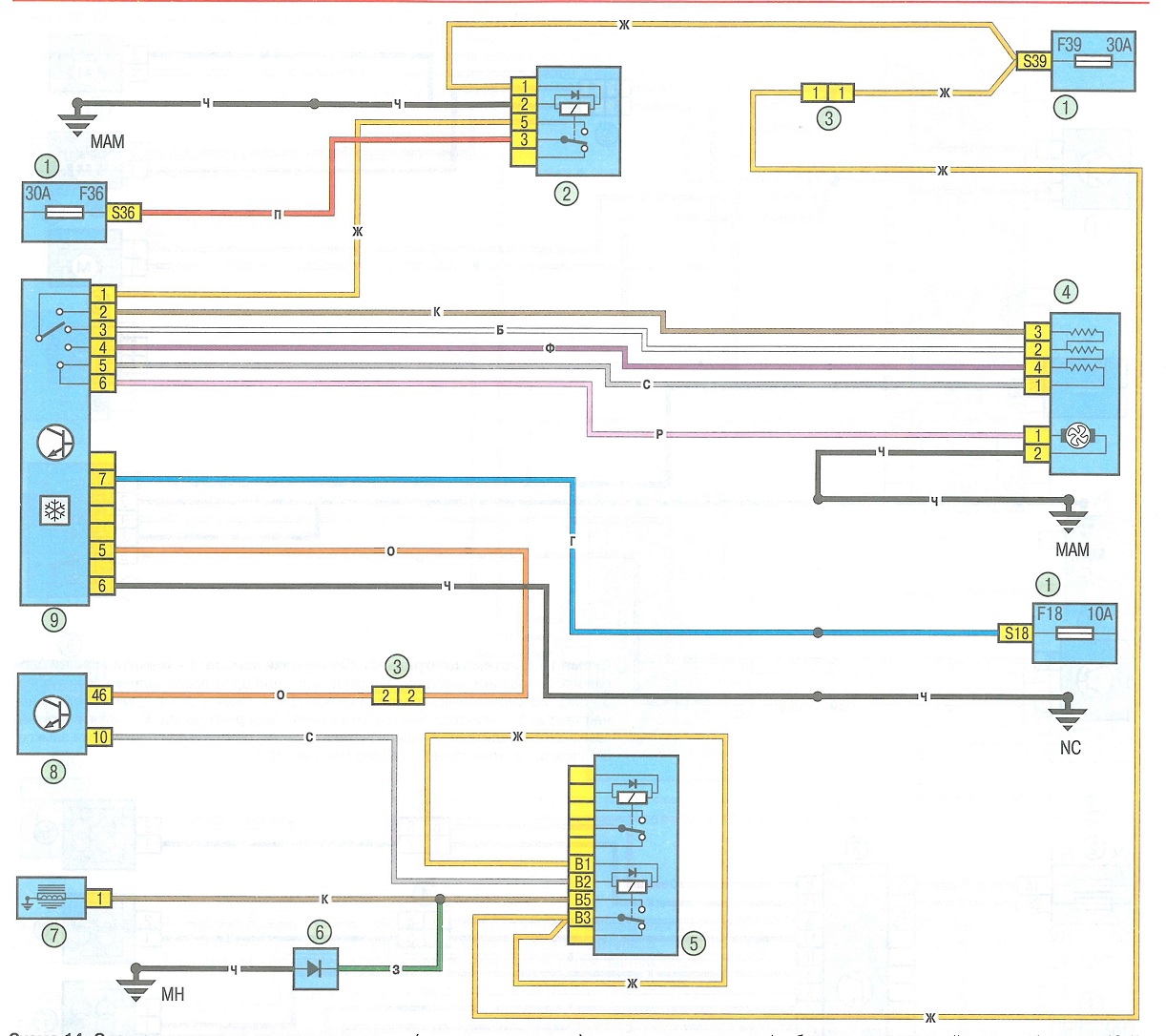

Схема 14. Электровентилятор системы отопления (кондиционирования) и вентиляции салона: 1 - блок предохранителей в салоне (см. рис. 10.1); 2 - реле 233 (см. рис. 10.2а и 10.26); 3 - разъем электропроводки моторного отсека/салона (моноблок); 4 - электровентилятор системы отопления и вентиляции; 5 - блок реле 784 в моторном отсеке (см. рис. 10.2а и 10.26); 6 - диод кондиционера и усилителя рулевого управления; 7 - электромагнитная муфта компрессора кондиционера; 8 - ЭБУ; 9 - блок управления системой отопления и вентиляции салона
