Рено Логан (2004+). Электросхемы - часть 1

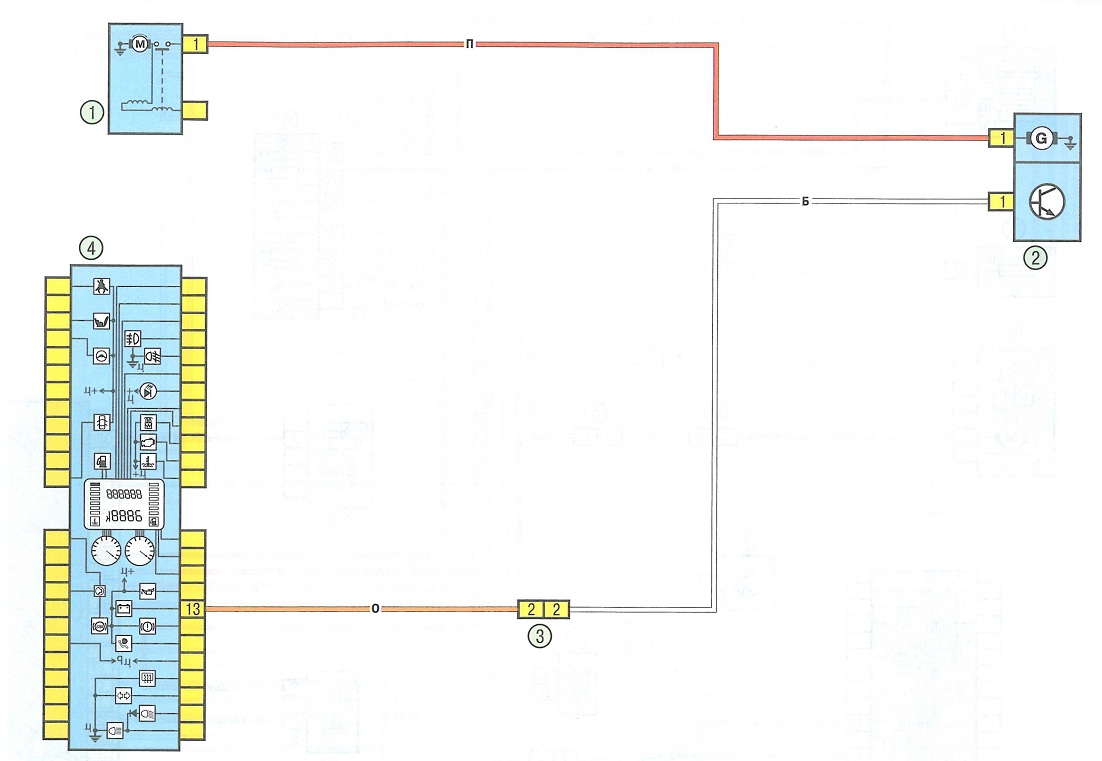

Схема 1. Цепь зарядки аккумуляторной батареи: 1 - стартер; 2 - генератор; 3 - разъем электропроводки моторного отсека/салона (моноблок); 4 - комбинация приборов

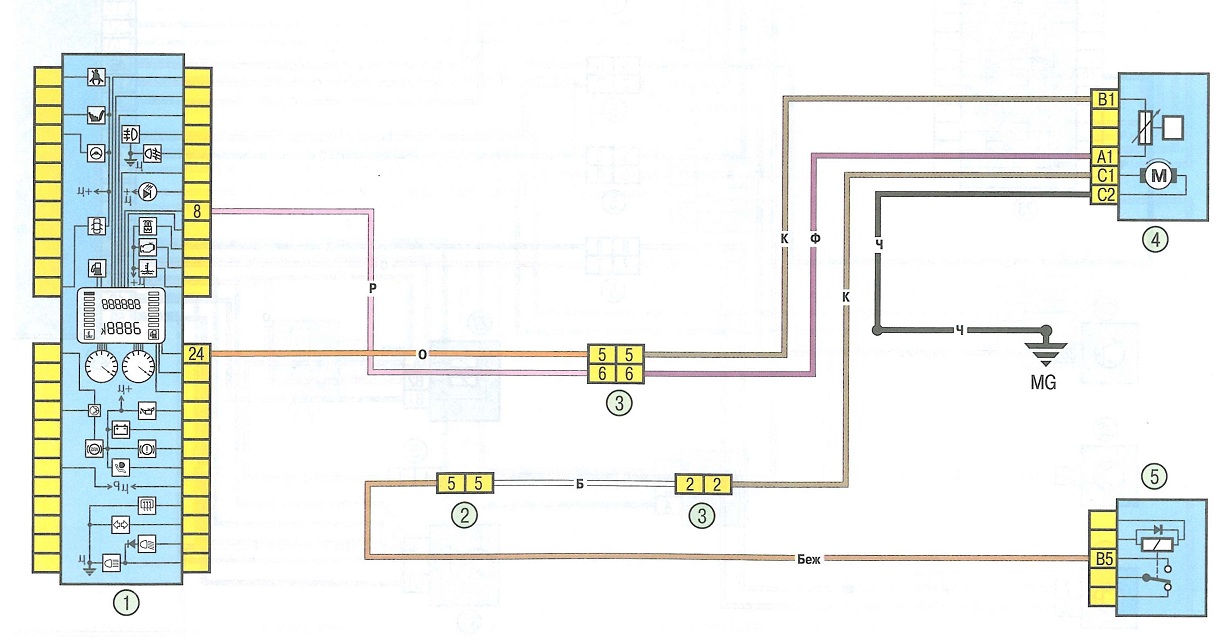

Схема 2. Топливный насос и датчик уровня топлива: 1 - комбинация приборов; 2 - разъем электропроводки моторного отсека/салона (моноблок) 3 - разъем электропроводки панели приборов/левой задней части кузова; 4 - топливный насос и датчик уровня топлива; 5 - блок реле 1047 в моторном отсеке, реле 236 (см. рис. 10.2а и 10.26)

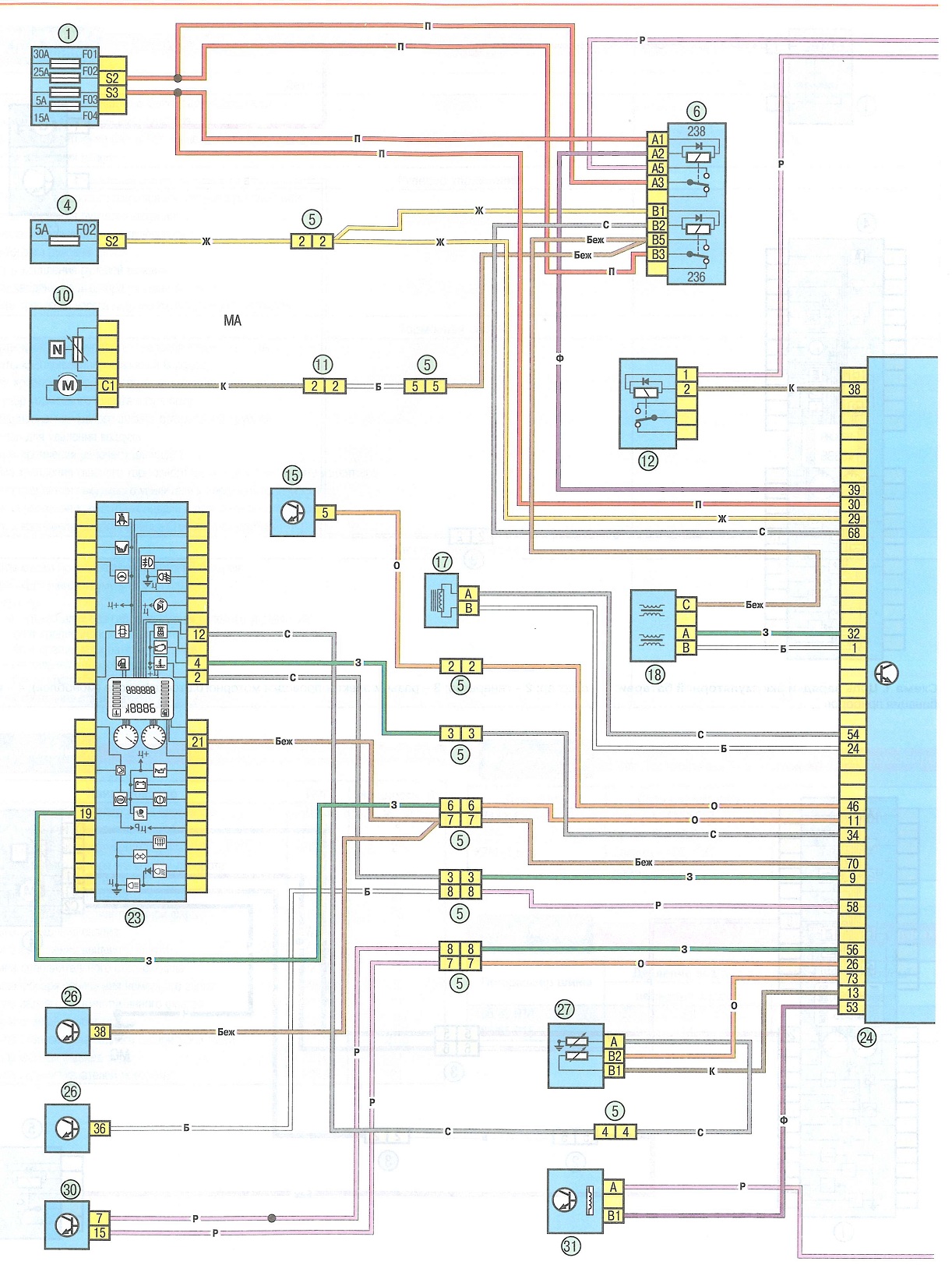

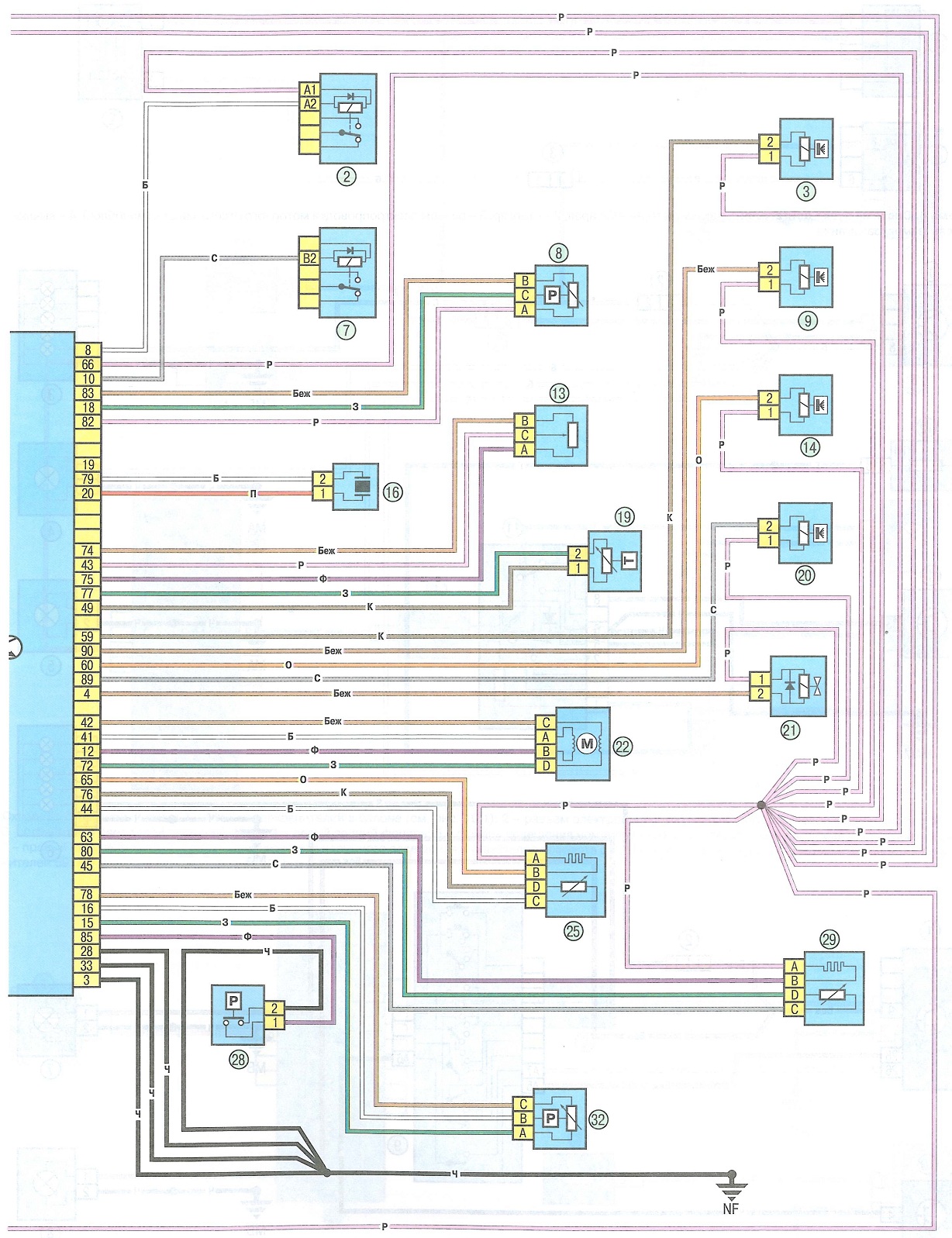

Схема 3. Система управления двигателем: 1 - блок
предохранителей 597В в моторном отсеке (см. рис. 10.2а и 10.26); 2 -
блок реле 784 в моторном отсеке, реле 700 (см. рис. 10.2а и 10.26); 3 -
форсунка 1-го цилиндра; 4 - блок предохранителей в салоне (см. рис.
10.1); 5 - разъем электропроводки моторного отсека/салона (моноблок); 6
- блок реле 1047 в моторном отсеке, реле 236 и 238 (см.
рис. 10.2а и 10.26); 7 - блок реле 784 в моторном отсеке, реле 474 (см.
рис. 10.2а и 10.26); 8 - датчик давления хладагента (автомобили с
системой кондиционирования); 9 - форсунка 2-го цилиндра; 10 - топливный
насос и датчик уровня топлива; 11 - разъем электропроводки панели
приборов/левой задней части кузова; 12 - блок реле в моторном отсеке,
реле 234 (см. рис. 10.2а и 10.26); 13 - датчик
положения дроссельной заслонки; 14 - форсунка 3-го цилиндра: 15 - панель
управления системой кондиционирования; 16 - датчик детонации; 17 -
датчик положения коленчатого вала; 18 - модуль зажигания; 19 - датчик
температуры воздуха; 20 - форсунка 4-го цилиндра; 21 - адсорбер; 22 -
шаговый электродвигатель регулятора холостого хода; 23 - комбинация
приборов; 24 - ЭБУ; 25 - диагностический
датчик концентрации кислорода (лямбда-зонд); 26 - коммутационный блок
салона; 27 - датчик температуры охлаждающей жидкости; 28 - реле давления
системы рулевого управления с гидроусилителем; 29 - датчик концентрации
кислорода (лямбда-зонд) системы управления двигателем; 30 -
диагностический разъем; 31 - датчик скорости; 32 - датчик абсолютного
давления во впускной трубе
