Рено Логан (2004+). Снятие и установка панели приборов

ПАНЕЛЬ ПРИБОРОВ

Панель приборов (рис. 11.1) представляет собой неразборную конструкцию, состоящую из стального каркаса, заполненного полимерной пеной и обтянутого полимерной пленкой. С помощью съемных элементов к панели приборов прикреплены контрольные приборы, органы управления автомобилем и системой отопления, кондиционирования и вентиляции, накладки, закрывающие узлы, расположенные под панелью приборов, или служащие для установки приборов, органов управления, сопла системы отопления и кондиционирования, вещевой ящик.

Все узлы, расположенные на панели приборов и под ней, могут быть демонтированы без снятия панели. После снятия накладок открывается доступ к узлам, расположенным под панелью приборов. Снятие указанных элементов описано в соответствующих подразделах.

В зоне а панели приборов может быть установлена подушка безопасности переднего пассажира. Неквалифицированное снятие панели приборов или ремонт отдельных ее узлов могут вызвать неожиданное срабатывание подушки, что, в свою очередь, может привести к травмам.

Рено Логан (2004+). Снятие и установка панели приборов

Вам потребуются: ключ TORX Т20, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 142).

3. Снимите подрулевые переключатели в сборе с соединителем (см. «Проверка и замена подрулевых переключателей», с. 184).

4. Снимите комбинацию приборов (см. «Снятие и установка комбинации приборов», с. 189).

5. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола», с. 208).

6. Снимите облицовки передних стоек кузова (см. «Снятие и установка облицовок салона», с. 217).

Рис. 11.1. Панель приборов: а - зона установки подушки безопасности переднего пассажира; 1 - комбинация приборов; 2 - вещевой ящик; 3 - центральная накладка панели приборов; 4 - нижняя накладка панели приборов; 5 - заглушка гнезда для магнитолы; 6 - рукоятка корректора света фар

7. Извлеките из накладки панели приборов заглушку гнезда для магнитолы...

8. ...отсоедините от заглушки колодки жгутов проводов и кабель антенны и снимите заглушку.

9. Аккуратно подденьте отверткой край центральной накладки панели приборов...

10. ...и, преодолевая сопротивление ее пружинных фиксаторов, отсоедините накладку от панели приборов.

11. Сжав фиксаторы, отсоедините колодки жгутов проводов от выключателей стеклоподъемников передних дверей, центрально-

го замка, электрообогрева стекла задка, аварийной сигнализации и снимите центральную накладку панели приборов.

12. Выверните два винта крепления к панели приборов блока управления отоплением, кондиционированием и вентиляцией.

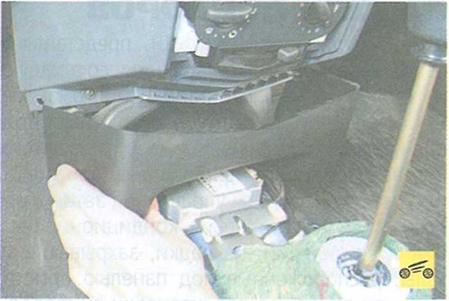

13. Поддев отверткой края нижней накладки панели приборов, отсоедините пружинные фиксаторы крепления...

14. ...и снимите накладку.

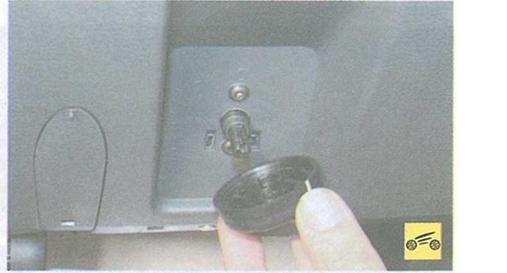

15. Потянув на себя, снимите рукоятку корректора света фар.

16. Выверните два винта крепления переключателя корректора света фар и протолкните переключатель под панель приборов.

17. Поддев отверткой, откиньте декоративные заглушки винтов нижнего крепления панели приборов слева и справа.

18. Выверните винт крепления панели приборов в ее центральной части (винт доступен через окно в панели, открывшееся после снятие центральной накладки)...

19. ...два винта крепления к кронштейну на основании кузова...

20. ...два нижних винта боковых креплений, расположенные слева и справа...

21. ...два верхних винта боковых креплений, расположенные слева и справа...
