Рено Логан (2004+). Снятие и установка электронного блока управления системой пассивной безопасности

Вам потребуются: все инструменты, необ­ходимые для снятия облицовки тоннеля поля, и ключ «на 10».

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.   Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля по­ла», с. 208).

3.





Снимите нижнюю накладку панели при­боров (см. «Снятие и установка панели при­боров», с. 213).

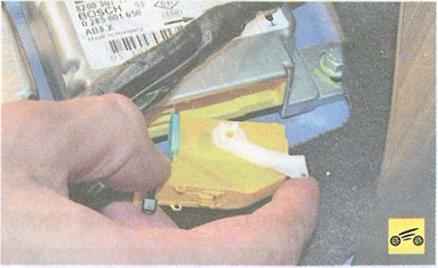

4. Откиньте фиксатор колодки жгута про­водов электронного блока управления...











5. ...и отсоедините колодку от блока.











6.      Выверните три болта крепления блока управления к основанию кузова и снимите блок.

Обратите внимание на маркировку блока управления, для замены приобретайте блок с такой же маркировкой.

7.      Установите электронный блок управле­ния системой пассивной безопасности и все снятые детали в порядке, обратном снятию.
