ЗЕРКАЛА ЗАДНЕГО ВИДА

Рено Логан (2004+). Снятие и установка наружного зеркала

Снятие и установка наружного зеркала зад­него вида показаны на примере левого зер­кала, правое зеркало снимают аналогично. Правое и левое наружные зеркала одина­ковы по конструкции.

Вам потребуются: все инструменты, необ­ходимые для снятия обивки передней двери, и ключ TORX Т20 или торцовая головка «на 10».

1.      Снимите обивку передней двери (см. «Снятие и установка обивки передней две­ри», с. 200).

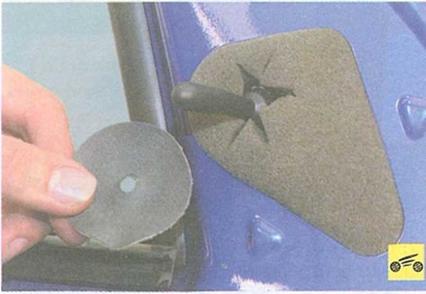

2.   Снимите с рукоятки управления зерка­лом уплотнительную прокладку...





3.    ...и извлеките из полости двери пороло­новый уплотнительный вкладыш.





4.    Выверните два болта крепления наруж­ного зеркала заднего вида к панели двери...





5.    ...и снимите зеркало.

6.    Установите наружное зеркало заднего вида и все снятые детали в порядке, обрат­ном снятию.









Рено Логан (2004+). Снятие и установка зеркала внутреннего вида

Внутреннее зеркало заднего вида установ­лено на кронштейне, приклеенном к внутрен­ней стороне стекла ветрового окна. При необ­ходимости зеркало можно снять без приме­нения инструмента двумя способами.

При первом способе...

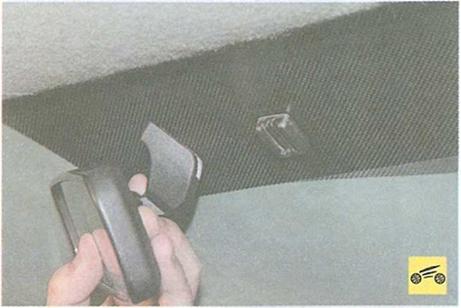

...сдвиньте шаровую опору зеркала вверх и снимите зеркало вместе с опорой.

При втором способе выполните следующее.





1.   Снимите зеркало с шаровой опоры, преодолев упругое сопротивление его фик­саторов.





2.   Сдвиньте шаровую опору вверх и сними­те ее с кронштейна.

Установите внутреннее зеркало заднего ви­да в порядке, обратном снятию, в зависимос­ти от примененного способа снятия.
