Рено Логан (2004+). Снятие и установка подрамника

Снятие и установку подрамника удобнее выполнять на подъемнике.

Вам потребуются: ключи «на 10», «на 13», «на 16», «на 18», TORX ТЗО, торцовая головка «на 18», отвертка с плоским лезвием.

1.    Снимите брызговики и защиту картера двигателя (см. «Снятие и установка брызго­виков и защиты картера двигателя», с. 68).

2.    Снимите приемную трубу (см. «Замена элементов системы выпуска отработавших газов», с. 99).





3.        Извлеките из подушки кронштейн ката­литического нейтрализатора.

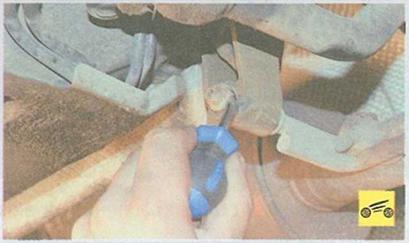

Если подушка «прикипела» к кронштейну, подденьте ее отверткой.

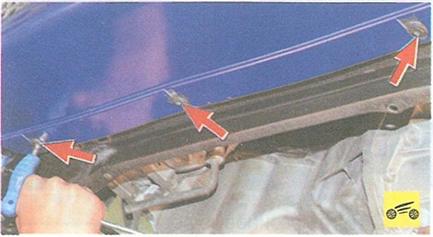

4.  Выверните три болта крепления перед­него бампера к подрамнику.

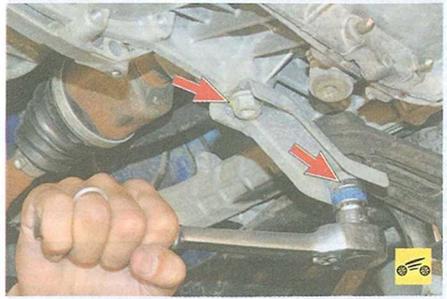

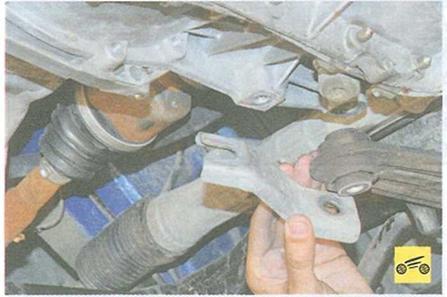

5.  Выверните два болта крепления крон­штейна задней опоры подвески силового агрегата...









7.  Выверните два болта крепления рулево­го механизма к подрамнику.





8.  Выверните болт верхнего крепления со­единительной тяги...

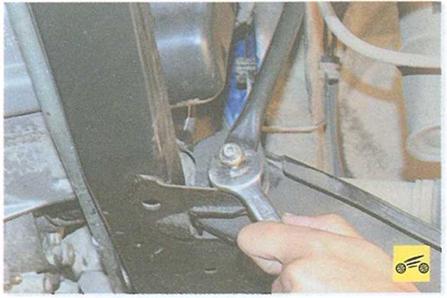

11.               Выверните болт крепления держателя трубки системы гидроусилителя рулевого управления...

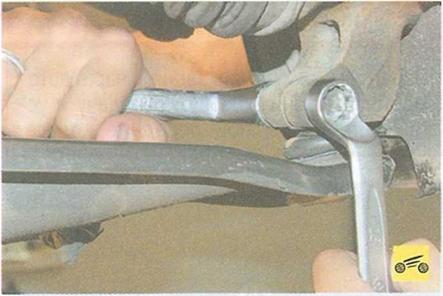

13.               Отверните гайку стяжного болта клем- мового соединения поворотного кулака с ша­ровой опорой.

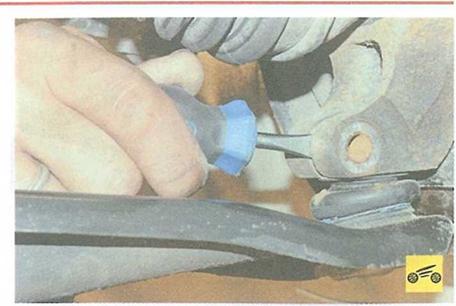

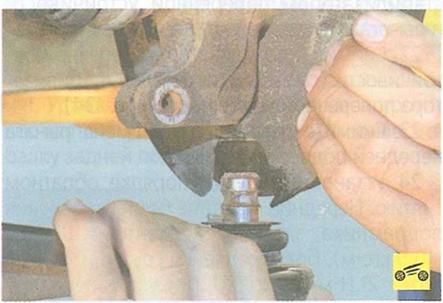

16. ...и выведите палец шаровой опоры из поворотного кулака.

17. Аналогично выведите палец шаровой опоры из поворотного кулака с другой сторо­ны автомобиля.













21.    ...затем снимите подрамник в сборе со стабилизатором поперечной устойчивости и рычагами передней подвески.

22.    Снимите стабилизатор поперечной ус­тойчивости (см. «Замена деталей стабилиза­тора поперечной устойчивости», с. 134).

23.    Снимите рычаги (см. «Замена рычага передней подвески», с. 133).

24.    Установите детали в порядке, обратном снятию. Передние и задние болты крепления подрамника затяните моментом 105 Н-м (10,5 кгс-м), болт крепления соединительной тяги - 21 Н-м (2,1 кгс-м), гайку крепления со­единительной тяги и гайку стяжного болта клеммового соединения поворотного кулака с шаровой опорой - 62 Н-м (6,2 кгс-м), бол­ты крепления кронштейна задней опоры - 65 Н-м (6,5 кгс-м).
