РУЛЕВЫЕ ТЯГИ

Рено Логан (2004+). Замена наружного наконечника рулевой тяги

Вам потребуются: ключи «на 16», «на 19», «на 21», TORX ТЗО, ключ для болтов колес, съемник шаровых шарниров.

Работу удобнее выполнять на подъемни­ке. Можно выполнить ее и на автомобиле, установленном на опоры.

Замена наконечника показана на примере левой боковой тяги, правый наконечник заменяйте аналогично.

Резьба левого наконечника - правая, а правого наконечника - левая.

1.      Поднимите и установите на опору перед­нюю часть автомобиля со стороны заменяе­мого наконечника. Снимите колесо.

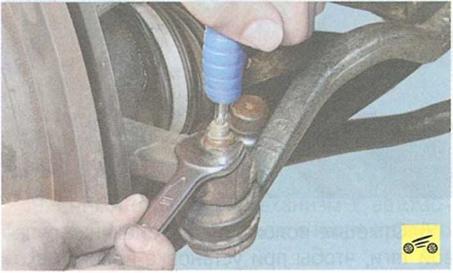

2.    Отверните гайку крепления пальца шар­нира к рычагу поворотного кулака, удержи­вая палец от проворачивания.

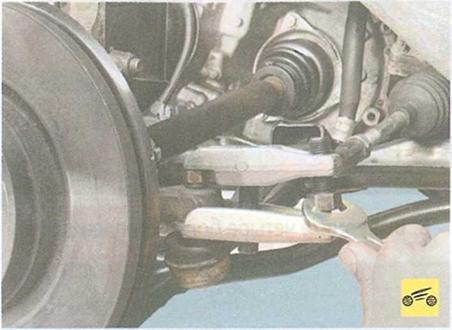

3.    Установите съемник шаровых шарниров и выпрессуйте палец из бобышки рычага по­воротного рычага.

4.    Извлеките палец из бобышки поворот­ного рычага.

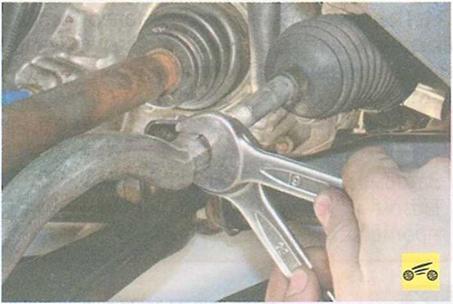

5.    Ослабьте затяжку контргайки наконеч­ника рулевой тяги.

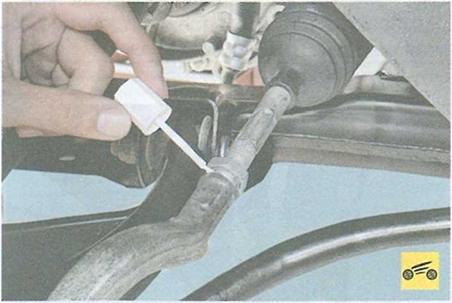

б.     Отметьте положение наконечника руле­вой тяги, чтобы при установке нового нако- нечника по возможности не нарушить схож­дение колес.

7.   Свинтите наконечник с рулевой тяги, под­считывая количество оборотов, чтобы при ус­тановке нового наконечника по возможности не изменить схождение колес. При необходи­мости удерживайте от проворачивания клю­чом тягу за лыски (показаны стрелкой).

8.   Установите новый наконечник в порядке, обратном снятию, навинтив его на рулевую тя­гу на число оборотов, подсчитанное при снятии (наконечник нужно навинтить до нанесенной метки). Момент затяжки контргайки 50 Н-м (5,0 кгс-м), гайки пальца шарового шарнира наконечника рулевой тяги 37 Н-м (3,7 кгс-м).

9.   Проверьте и в случае необходимости от­регулируйте углы установки колес на станции технического обслуживания.
