Рено Логан (2004+). Замена подшипника и вилки выключения сцепления



Признаком необходимости замены под­шипника выключения сцепления является по­вышенный шум в момент нажатия на педаль сцепления.

При замене подшипника выключения сцепления по причине шума проверьте со­стояние лепестков нажимной пружины ве­дущего диска. При сильном износе концов лепестков в местах контакта с подшипни­ком замените ведущий диск в сборе.





Подшипник 1 выключения сцепления в сбо­ре с муфтой установлен на направляющей втулке и соединен с вилкой 2 выключения сцепления. Вилка своими цапфами вставлена до упора в глухие пазы муфты подшипника и опирается на шаровую опору, ввернутую в картер сцепления. Фиксацию вилки в опре­деленном положении обеспечивает ее гоф­рированный резиновый чехол, вставленный в окно картера сцепления.

1.       Снимите коробку передач (см. «Снятие и установка коробки передач», с. 118), если она не была снята для ремонта сцепления.

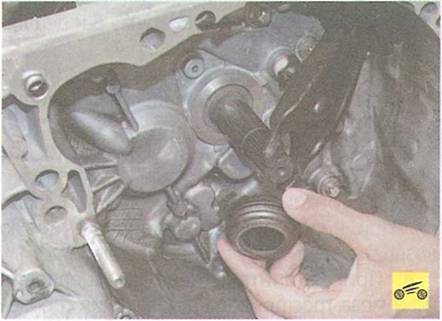

2.       Перемещая подшипник выключения сцепления по направляющей вперед, выве­дите вилку из пазов его муфты и снимите подшипник.





3.       При необходимости замены вилки вы­ключения сцепления извлеките ее грязеза­щитный чехол из отверстия картера сцепле­ния и снимите вилку выключения сцепления с шаровой опоры.

4.     При необходимости снимите с вилки грязезащитный чехол.





5.     Смажьте тонким слоем тугоплавкой кон­систентной смазки наружную поверхность направляющей втулки...

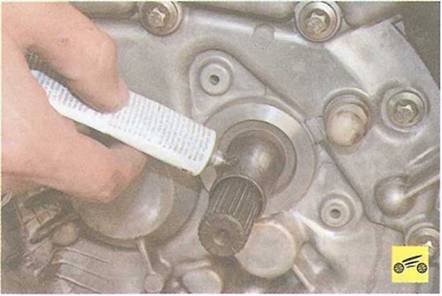

6.     ...шлицы первичного вала коробки передач...

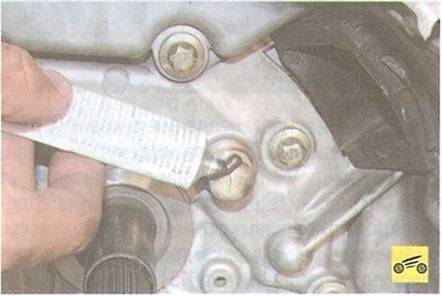

7.     ...шаровую опору вилки выключения сцепления...

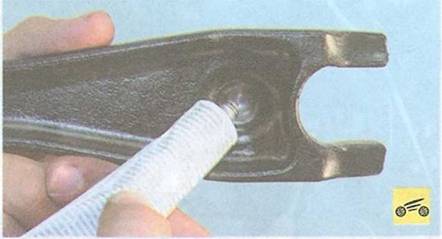

8.     ...поверхности вилки, контактирующие с шаровой опорой...

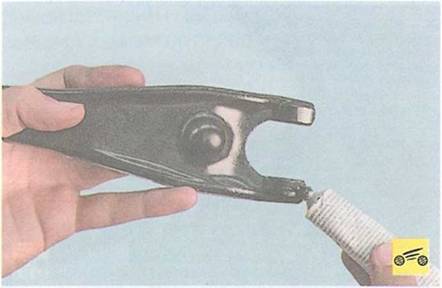

9.          ...и с муфтой подшипника выключения сцепления.

10.     Установите вилку выключения сцепле­ния и новый подшипник в сборе с муфтой (убедившись в плавности и бесшумности его вращения и в отсутствии люфтов) в порядке, обратном снятию.

Дополнительная фиксация вилки выклю­чения на муфте подшипника и шаровой опоре не предусмотрена. Поэтому после установки вилки и подшипника (и тем бо­лее после установки коробки передач) не поворачивайте вилку в вертикальной плоскости, так как при этом она может выйти из зацепления с пазами муфты.
