Renault Duster. Снятие компрессора кондиционера

Снимаем компрессор для замены при выходе его из строя.

Перед началом работы необходимо разрядить систему кондиционирования.
Система кондиционирования должна разряжаться или заряжаться хладагентом на специализированных сервисах по обслуживанию систем кондиционирования.


Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем передний бампер (см. Снятие переднего бампера).
Снимаем ремень привода вспомогательных агрегатов (см. Замена ремня привода вспомогательных агрегатов).
Снимаем нижний дефлектор радиатора и отворачиваем два болта крепления радиатора гидроусилителя рулевого управления к подрамнику передней подвески (см. Снятие подрамника).
Вынимаем втулки верхних опор кожуха вентилятора из отверстий верхней поперечины рамки радиатора.
Приподняв радиатор, выводим нижние опоры кожуха вентилятора из отверстий в подрамнике и, сдвинув радиатор вперед по ходу автомобиля, располагаем нижние опоры кожуха вентилятора на подрамнике (см.Снятие подрамника).

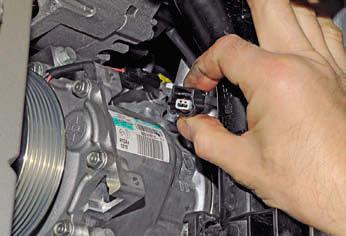

Нажав на фиксатор колодки, отсоединяем колодку жгута проводов от колодки проводов муфты компрессора.

Головкой «на 10» отворачиваем три болта крепления компрессора и располагаем компрессор на подрамнике.

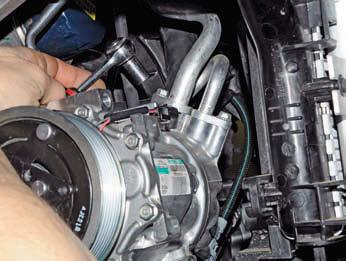

Головкой «на 10» отворачиваем болт крепления фланца трубки…

…и отсоединяем трубку низкого давления от компрессора.

Снимаем уплотнительное кольцо с трубки.

Аналогично отсоединяем трубку высокого давления от компрессора.
Снимаем уплотнительное кольцо с трубки.

Вынимаем компрессор из моторного отсека.
Устанавливаем компрессор кондиционера в обратной последовательности.
При этом заменяем уплотнительные кольца трубок высокого и низкого давления.
Болты крепления компрессора затягиваем предписанным моментом (см. Приложения).
Заправляем систему на специализированном сервисе.
