Renault Duster. Система отопления, вентиляции и кондиционирования

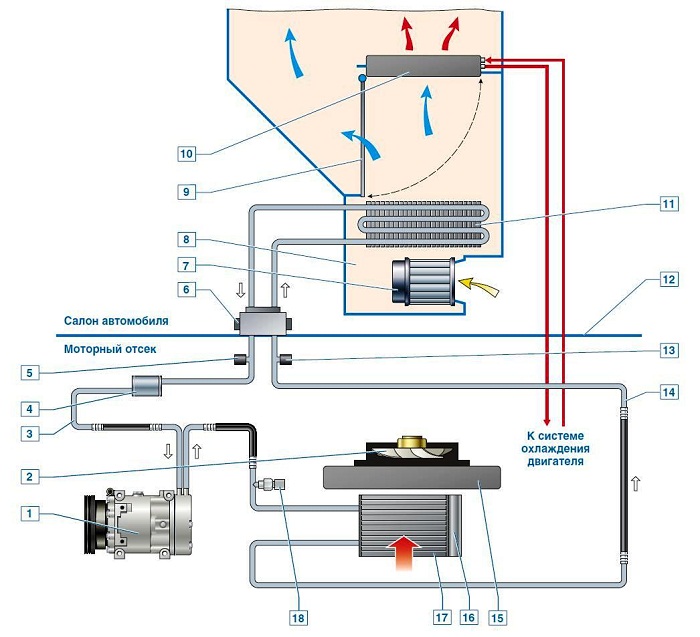

Схема системы отопления, вентиляции и кондиционирования: 1 – компрессор; 2 – вентилятор системы охлаждения двигателя; 3 – трубопровод низкого давления; 4 – демпфер; 5 – клапан для заправки и выпуска хладагента в трубопроводе низкого давления; 6 – редуктор; 7 – вентилятор отопителя; 8 – корпус отопителя; 9 – заслонка регулятора температуры; 10 – радиатор отопителя; 11 – испаритель; 12 – щиток передка; 13 – клапан для заправки и выпуска хладагента в трубопроводе высокого давления; 14 – трубопровод высокого давления; 15 – радиатор системы охлаждения двигателя; 16 – ресивер-осушитель; 17 – конденсатор; 18 – датчик давления хладагента

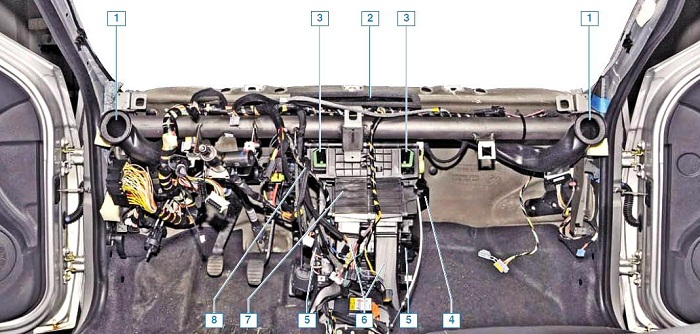

Расположение отопителя и воздуховодов системы отопления, вентиляции и кондиционирования (показано при снятой панели приборов): 1 – воздуховод к боковому дефлектору; 2 – воздуховод к решетке обдува ветрового стекла; 3 – воздуховод к центральным дефлекторам; 4 – электродвигатель вентилятора отопителя; 5 – воздуховоды к ногам передних пассажиров; 6 – воздуховоды к ногам пассажиров заднего сиденья; 7 – отопитель; 8 – дополнительный резистор вентилятора отопителя

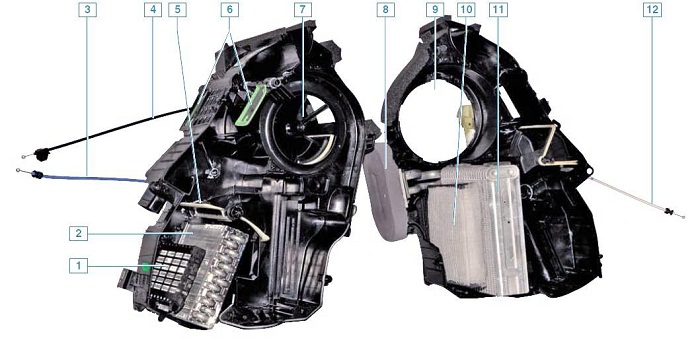

Элементы отопителя (для наглядности показано на разобранном пополам корпусе отопителя): 1 – дополнительный электрообогреватель салона; 2 – радиатор отопителя; 3 – тяга заслонки регулятора температуры; 4 – тяга заслонки рециркуляции; 5 – заслонка регулятора температуры; 6 – распределительная заслонка; 7 – заслонка рециркуляции; 8 – уплотнитель; 9 – гнездо вентилятора; 10 – салонный фильтр; 11 – испаритель кондиционера; 12 – тяга распределительных заслонок

Автомобиль может быть оборудован либо системой отопления и вентиляции, либо системой отопления, вентиляции и кондиционирования воздуха, которые служат для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий.
В систему отопления и вентиляции входят: отопитель, вентилятор отопителя, воздуховоды и дефлекторы.
По воздуховодам воздух из отопителя подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к вентиляционным отверстиям в кожухе отопителя для подачи воздуха к ногам водителя и пассажиров. Управление системой осуществляется поворотом рукояток, расположенных на блоке управления отоплением вентиляцией и кондиционированием. Блок управления установлен на консоли панели приборов.
Отопитель установлен под панелью приборов в центре, воздуховоды закреплены под поперечной балкой панели приборов. В корпусе отопителя установлены вентилятор отопителя, дополнительный резистор вентилятора, дополнительный электрообогреватель салона (на части автомобилей), испаритель кондиционера (на автомобиле с кондиционером), распределительные заслонки, направляющие потоки воздуха к определенным зонам, и радиатор отопителя, соединенный шлангами с системой охлаждения двигателя.

 Радиатор отопителя

Через радиатор постоянно циркулирует охлаждающая жидкость. В зависимости от положения заслонки, связанной с регулятором температуры, наружный воздух может проходить через радиатор отопителя либо минуя его. В промежуточных положениях заслонки часть воздуха проходит через радиатор, а остальная часть – в обход радиатора. В крайних положениях заслонки весь воздух проходит через радиатор или минует его.
При движении автомобиля воздух поступает в отопитель через отверстия, расположенные в левой и правой облицовках ветрового окна. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке, служит вентилятор отопителя.

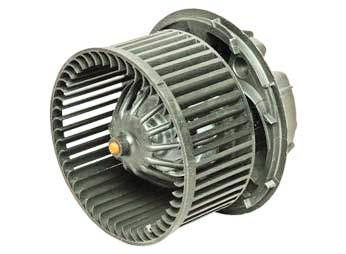

 Вентилятор отопителя

Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора в зависимости от подсоединения дополнительного резистора может вращаться с четырьмя различными скоростями.

 Дополнительный резистор вентилятора отопителя

Управление потоками воздуха в салоне осуществляется регулятором распределения потоков воздуха, который тягами связан с заслонками.
Поворачивая заслонки, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к нижним вентиляционным отверстиям в кожухе отопителя, а также к решеткам обдува стекол, расположенным в панели приборов.

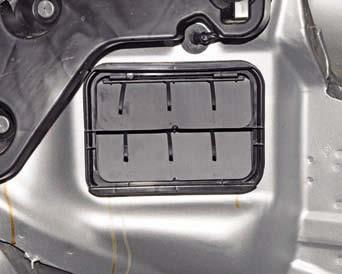

 Клапаны выхода воздуха из салона (показано при снятом заднем бампере)

Из салона воздух выходит через прорези в обивке багажника и далее наружу, через клапаны, установленные за боковинами заднего бампера.
Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при движении автомобиля по задымленным или запыленным участкам дороги) служит система рециркуляции воздуха. При повороте ручки включения режима рециркуляции воздуха заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля, при этом воздух в салоне автомобиля начинает циркулировать по замкнутому контуру без обмена с наружным воздухом.

 Дополнительный электрообогреватель салона

На части автомобилей в корпусе отопителя устанавливают дополнительный электрообогреватель салона. Если рукоятка регулятора температуры повернута в красную зону, а двигатель не прогрет до рабочей температуры, блок управления двигателем включает дополнительный электрообогреватель. Для включения электрообогревателя служат два реле, установленные под панелью приборов.

Блок управления отоплением, вентиляцией и кондиционированием: 1 – регулятор распределения потоков воздуха; 2 – выключатель кондиционера; 3 – рычаг управления режимом рециркуляции воздуха; 4 – переключатель режимов работы вентилятора; 5 – выключатель обогрева стекла двери багажного отделения; 6 – регулятор температуры воздуха

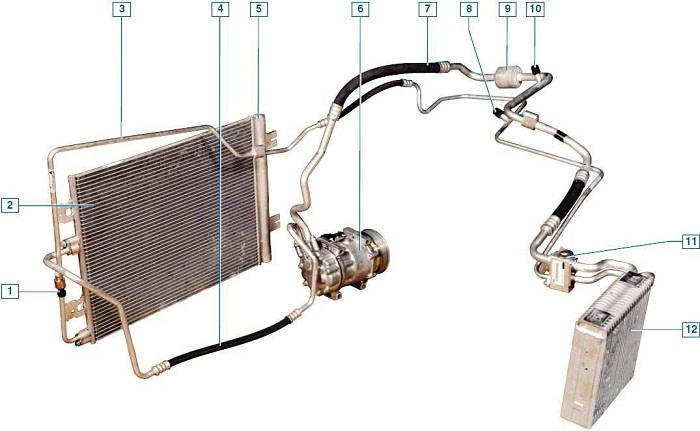

Элементы системы кондиционирования воздуха: 1 – датчик давления; 2 – конденсатор; 3 – трубопровод высокого давления; 4 – трубопровод высокого давления, соединяющий компрессор и конденсатор; 5 – ресивер-осушитель; 6 – компрессор; 7 – трубопровод низкого давления; 8 – клапан для заправки и выпуска хладагента в трубопроводе высокого давления; 9 – демпфер; 10 – клапан для заправки и выпуска хладагента в трубопроводе низкого давления; 11 – редуктор; 12 – испаритель

Часть автомобилей комплектуется системой кондиционирования воздуха. Система кондиционирования предназначена для снижения температуры и влажности воздуха в салоне.
Кондиционер включается нажатием кнопки выключателя кондиционера, расположенной в блоке управления отоплением, вентиляцией и кондиционированием воздуха, при этом должен быть включен вентилятор отопителя. При включении кондиционера загорается сигнализатор, расположенный в кнопке выключателя кондиционера.

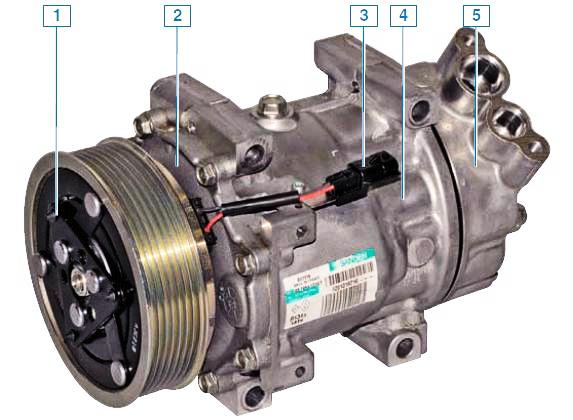

Компрессор кондиционера: 1 – шкив с электромагнитной муфтой; 2 – передняя крышка; 3 – вывод проводов электромагнитной муфты; 4 – корпус; 5 – задняя крышка

Компрессор кондиционера установлен на кронштейне двигателя спереди, под генератором. Компрессор сжимает поступающий к нему из испарителя хладагент, находящийся в парообразном состоянии под низким давлением 0,5–2,0 бара. На выходе из компрессора давление паров хладагента растет, а температура достигает 80–100 °C. Привод компрессора кондиционера осуществляется поликлиновым ремнем от шкива привода вспомогательных агрегатов.
В шкив компрессора встроена фрикционная электромагнитная муфта, осуществляющая соединение-разъединение вала компрессора со шкивом по сигналам блока управления двигателем. Из компрессора пары хладагента поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя.

 Конденсатор: А – ресивер-осушитель

При обдуве пластин конденсатора потоком воздуха, создаваемым во время движения автомобиля, а также с помощью вентилятора системы охлаждения, хладагент под высоким давлением (15,0–20,0 бар) переходит из газообразного состояния в жидкое. В правую часть конденсатора встроен ресивер-осушитель. Ресивер-осушитель также снабжен фильтром для очистки хладагента от примесей. Из конденсатора хладагент поступает в редуктор, который представляет собой дроссельный клапан, на выходе из которого давление и температура хладагента резко снижаются (до 1,0 бара и до –7 °С). В результате этого хладагент переходит из жидкого в газообразное состояние. Далее хладагент поступает в испаритель, расположенный в корпусе отопителя. Поток воздуха, проходящий в корпусе отопителя через испаритель под воздействием вентилятора отопителя, вызывает испарение хладагента. При этом воздух, отдавая тепло хладагенту в испарителе, становится более холодным. Из испарителя хладагент вновь засасывается компрессором, и рабочий цикл повторяется.
На трубопроводах высокого и низкого давления установлены клапаны для заправки и выпуска хладагента из системы кондиционирования.

 Датчик давления хладагента

На трубопроводе между компрессором и конденсатором установлен датчик давления хладагента. Датчик выдает сигнал блоку управления двигателем, который управляет вентилятором системы охлаждения двигателя в зависимости от величины давления хладагента и скорости движения автомобиля. Кроме того, по сигналам датчика давления блок управления двигателем выключает компрессор кондиционера при падении давления хладагента в системе до 2,0 бар и при возрастании давления до 27,0 бар.
В штуцере трубопровода под датчиком давления установлен запорный клапан, который закрывается при отворачивании датчика. Поэтому при замене датчика давления утечки хладагента из системы кондиционирования не происходит.
Хладагент в системе кондиционирования находится под высоким давлением. При работах, связанных с разгерметизацией системы кондиционирования, следует избегать попадания хладагента в глаза, на кожу и в дыхательные пути. Любые работы с хладагентом необходимо проводить только в проветриваемом помещении.
При заправке системы кондиционирования следует использовать только материалы, рекомендуемые заводомизготовителем.
Запрещается проводить сварочные или паяльные работы на узлах системы кондиционирования. Работы по обслуживанию и ремонту системы кондиционирования следует проводить на специализированных сервисах. Для поиска утечек в системе применяется специальное оборудование, при этом в систему нужно будет ввести специальное контрастное вещество. После удаления хладагента из системы обязательно нужно откачать воздух, чтобы удалить остатки влаги. Перед заправкой в систему необходимо добавить специальное масло, рекомендованное заводом-изготовителем.
