Renault Duster. Снятие испарителя кондиционера

Испаритель снимаем для замены при выходе его из строя.
Снимаем отопитель (см. Снятие отопителя).

Вынимаем салонный фильтр из корпуса отопителя (см. Замена фильтра системы отопления, вентиляции и кондиционирования).

Снимаем вентилятор отопителя (см. Снятие вентилятора отопителя).

Ключом Torx Т-20 отворачиваем два самореза…

…и снимаем держатель трубок радиатора.

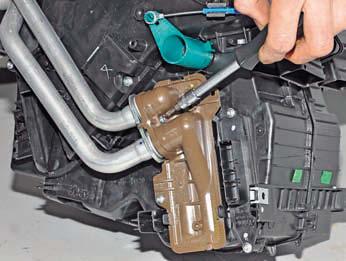

Ключом Torx Т-20 отворачиваем винт…

…и снимаем трубки радиатора отопителя.

Ключом Torx Т-20 отворачиваем саморез и, отжав три фиксатора…

…и вынимаем радиатор отопителя.

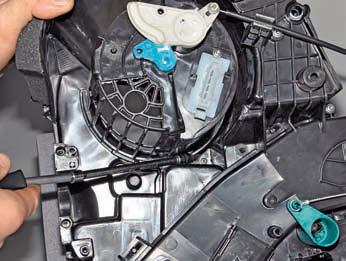

Ключом Torx Т-20 отворачиваем три самореза в нижней части отопителя.

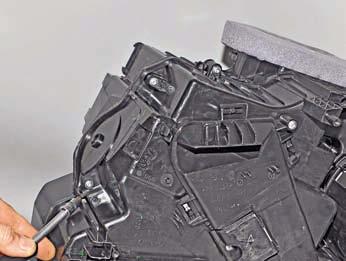

Тем же инструментом отворачиваем два самореза с левой стороны отопителя…

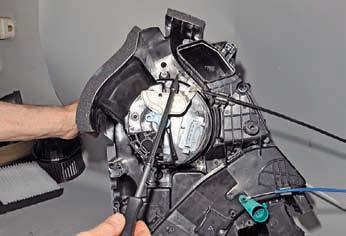

…саморез, расположенный в углублении ниже дополнительного резистора вентилятора отопителя…

…и саморез в передней части отопителя.

Отжимаем две защелки в передней части…

…и одну защелку в задней части отопителя…

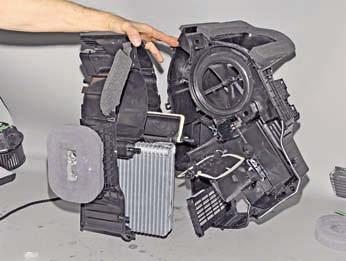

…и разъединяем левую и правую части корпуса отопителя.

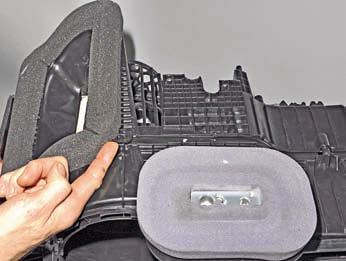

Отклеив поролоновый уплотнитель, снимаем щиток испарителя.

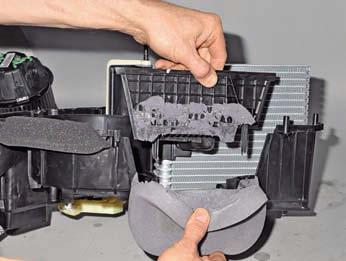

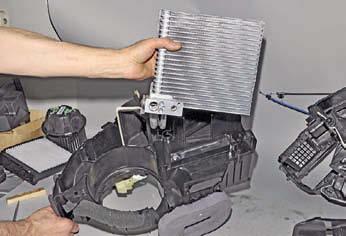

Вынимаем испаритель из правой части корпуса отопителя.

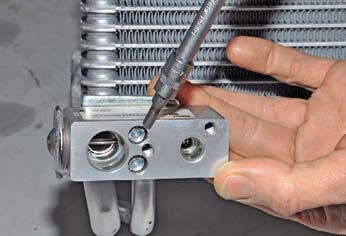

Шестигранником «на 4» отвернув два винта…

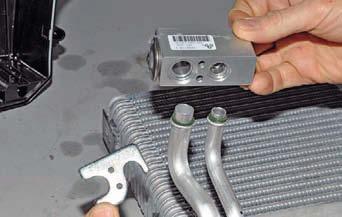

…снимаем пластину и редуктор.

Трубки испарителя уплотняются в редукторе резиновыми кольцами.
Порванные или деформированные кольца заменяем новыми.
Устанавливаем испаритель в обратной последовательности.
Заряжаем систему кондиционирования на специализированном сервисе.
