ЗАМЕНА ДЕТАЛЕЙ УПЛОТНЕНИЯ ДВИГАТЕЛЯ

Renault Megane 2. ЗАМЕНА УПЛОТНЕНИЯ КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

Вам потребуются: ключ «на 10», го­ловка TORX Е12, отвертка с крестооб­разным лезвием, специальный герме­тик, монтажная лопатка, динамометри­ческий ключ.



Операции по замене уплотнения крышки го­ловки блока цилиндров для наглядности по­казаны на снятом двигателе.

1.

Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

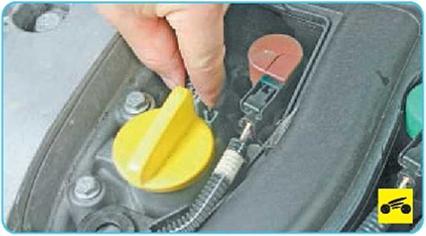

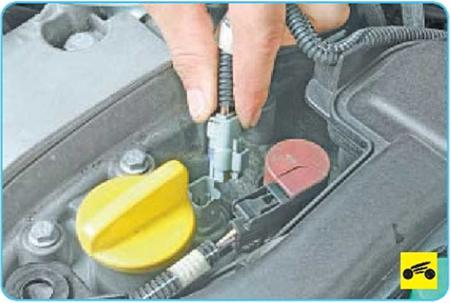

3.   ...и отсоедините колодку от регулятора.





4.   Снимите ресивер (см. «Снятие и уста­новка ресивера», с. 107).





5.   Снимите маслоотделитель (см. «Очист­ка системы вентиляции картера», с. 65).





6.   Выверните болт крепления электромаг­нитного клапана фаз газораспределения...





7.   ...и снимите электромагнитный клапан.

8.      Снимите катушки зажигания (см. «Сня­тие и установка катушек зажигания», с. 198).

9.      Снимите правую опору подвески сило­вого агрегата (см. «Замена правой опоры подвески силового агрегата», с. 64).

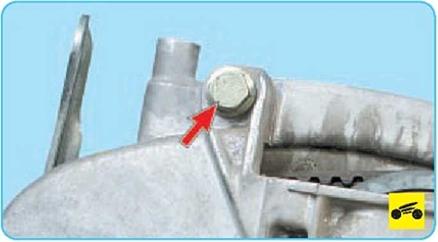

10.     Выверните верхний болт крепления верхней крышки ремня привода газора­спределительного механизма.





11.

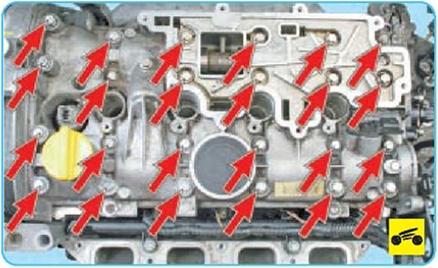

Выверните двадцать четыре болта кре­пления крышки головки блока цилиндров.

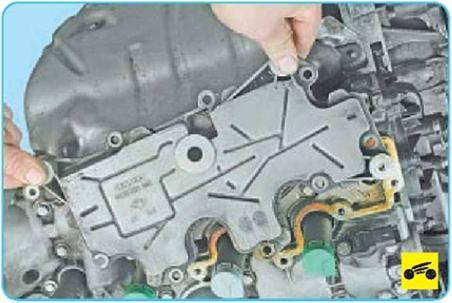

13.     ...и снимите крышку головки блока цилиндров.

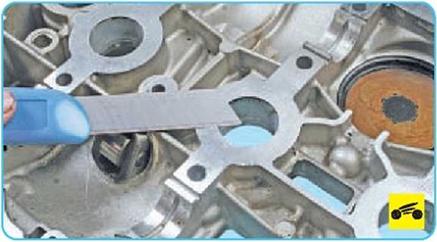

14.     Очистите привалочные поверхности крышки...

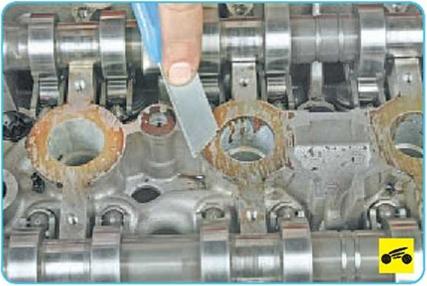

15.    ...и головки блока цилиндров от ста­рого герметика.

16.    Нанесите на привалочную поверх­ность головки блока цилиндров герметик.

17.    Установите крышку на головку блока цилиндров.

18.    Затяните болты крепления крышки головки блока цилиндров в четыре этапа (последовательность затяжки показана на рис. 5.7):

I     этап - затяните болты 22, 23, 20, 13 мо­ментом 8 Н м;

II  этап - затяните болты с 1 по 12, с 14 по 19, с 21 по 24 моментом 12 Н м;

III   этап - ослабьте болты 22, 23, 20, 13;

IV  этап - затяните болты 22,23,20,13 мо­ментом 12 Н*М.

19.    Установите остальные детали в по­рядке, обратном снятию.
