Renault Megane 2. ЗАМЕНА ПРОКЛАДКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ДВИГАТЕЛЯ

При обнаружении течи моторного мас­ла или охлаждающей жидкости в местах соединения головки блока с блоком ци­линдров снимите головку и замените ее прокладку. Течь может возникнуть и





вследствие коробления головки блока из- за перегрева.

Вам потребуются: торцовые головки «на 10», «на 16», «на 18», головка TORX Е14, ключ «на 13», отвертка с плоским лезвием, фиксатор для установки ВМТ, фиксатор распределительных валов, динамометрический ключ, пас­сатижи.



Операции по замене прокладки головки бло­ка цилиндров для наглядности показаны на снятом двигателе.

1.     Снизьте давление в системе питания

(см. «Снижение давления в системе пита­ния двигателя», с. 100).

2.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

3.     Слейте жидкость из системы охлажде­ния двигателя.

4.     Снимите ремень привода вспомога­тельных агрегатов (см. «Замена ремня при­вода вспомогательных агрегатов», с. 66).

5.     Снимите ремень привода газораспре­делительного механизма (см. «Замена ремня привода газораспределительного механизма и его роликов», с. 68).

6.     Отсоедините приемную трубу от выпу­скного коллектора (см. «Замена элементов системы выпуска отработавших газов», с. 111).

7.     Снимите ресивер (см. «Снятие и уста­новка ресивера», с. 107).

8.     Снимите водораспределитель (см. «Снятие и установка водораспределителя», с. 93).

9.     Снимите крышку головки блока цилин­дров (см. «Замена уплотнения крышки го­ловки блока цилиндров», с. 71).

10.       Снимите распределительные валы

(см. «Снятие и установка распределитель­ных валов», с. 78).





11.     Выверните торцовой головкой TORX Е14 десять болтов крепления головки блока цилиндров и выньте болты.





Болты крепления головки блока обязатель­но замените новыми. Повторное использо­вание не допускается. Обратите внимание на то, что болты разной длины. При их сня­тии запомните расположение болтов и за­тем установите новые болты соответствую­щей длины.

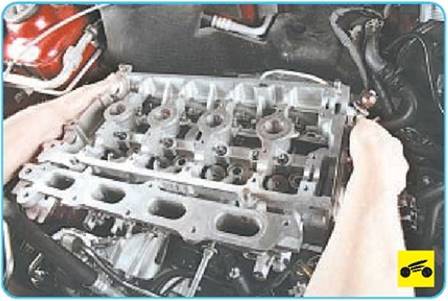

12.    Снимите головку блока цилиндров в сборе с выпускным коллектором.

ПОЛЕЗНЫЙ СОВЕТ

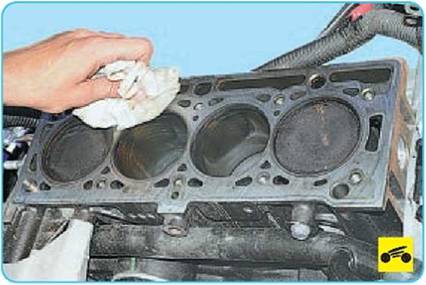

14.     Очистите привалочные поверхности головки и блока.

15.     Проверьте головку блока на отсут­ствие коробления. Для этого поставьте ли­нейку ребром на поверхность головки сна­чала посередине вдоль, затем поперек, а также по диагоналям и щупом измерьте за­зор между поверхностью головки и линей­кой. Замените головку блока цилиндров, если зазор более 0,05 мм.

16.     Установите головку блока цилиндров в последовательности, обратной снятию, с учетом следующего:

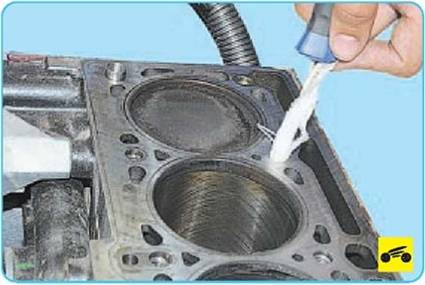

-       удалите из резьбовых отверстий бол­тов крепления головки блока цилиндров масло или охлаждающую жидкость, попав­шие туда при снятии головки;

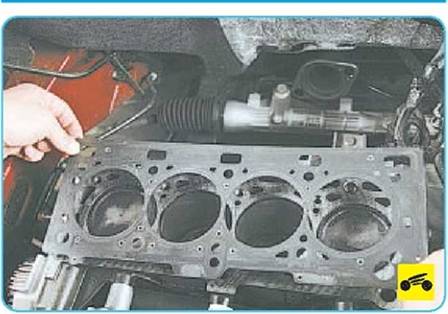

-       обязательно установите новую про­кладку головки блока, повторное использо­вание прокладки не допускается;

-       замените болты новыми;









-     смажьте болты моторным маслом;

-     затягивайте болты на холодном двига­теле в указанном порядке (рис. 5.8) в два этапа:

I     этап (предварительная осадка проклад­ки) - затяните болты моментом 20 Нм;

II  этап - доверните болты на угол 240°±6°.

ПРИМЕЧАНИЕ





17.    Установите все детали и узлы в по­рядке, обратном снятию.

18.    Залейте охлаждающую жидкость.
