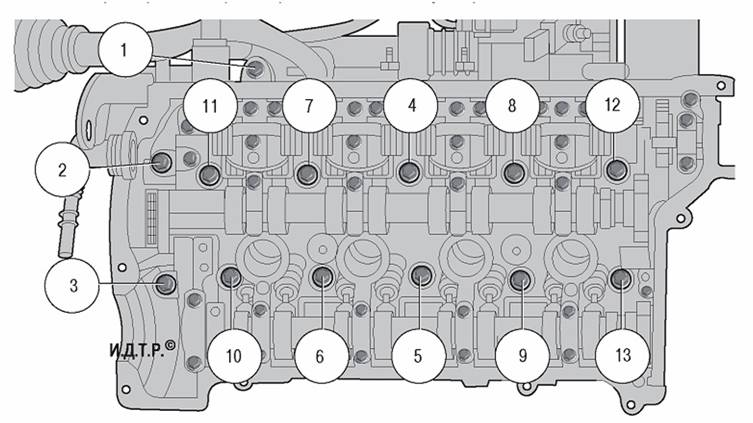

Рис. 5.12. Порядок выворачивания и затяжки болтов крепления головки блока цилиндров

6.     Снимите воздушный фильтр (см. «Сня­тие и установка воздушного фильтра», с. 109).





7.     Снимите топливную рампу (см. «Сня­тие и установка топливной рампы», с. 113).

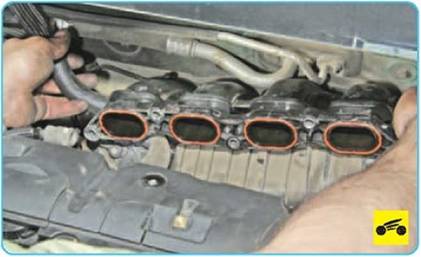

8.     Отверните гайки крепления впускной трубы и отведите трубу от головки блока цилиндров (см. «Замена прокладок впуск­ной трубы», с. 91).

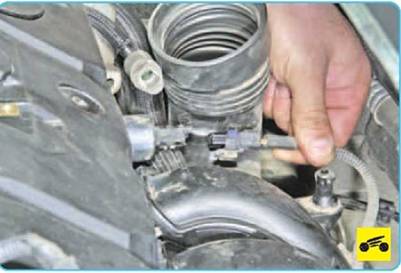

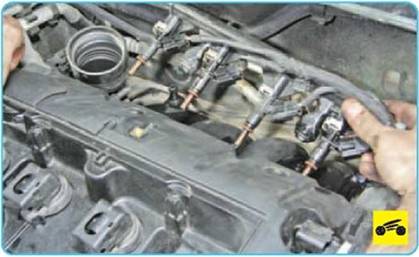

9.     Отожмите фиксатор колодки жгута проводов датчика механизма регулирова­ния высоты подъема впускных клапанов...









11. Отожмите фиксатор колодки жгута проводов датчика сигнальной лампы ава­рийного падения давления масла...









13.   Отожмите фиксатор колодки жгута проводов датчика температуры...

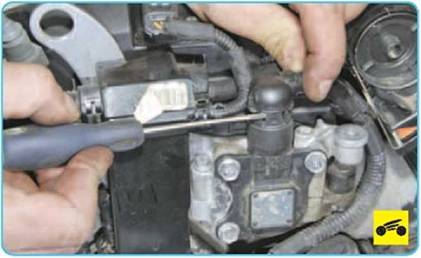

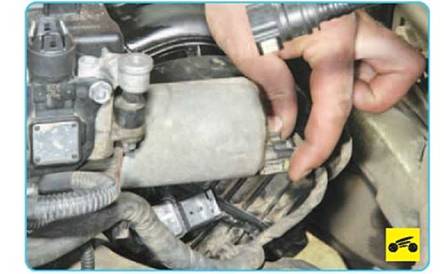

15.   Сожмите фиксаторы наконечника шланга вакуумного усилителя тормозов...





16.   ...и отсоедините наконечник от шту­цера вакуумного насоса.





17.     Выверните болты крепления и отве­дите от головки блока цилиндров корпус водораспределителя, не отсоединяя от не­го шлангов системы охлаждения (см. «Сня­тие и установка водораспределителя», с. 105).

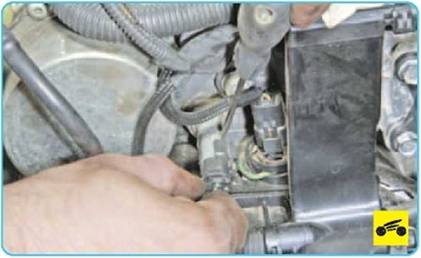

18.     Отожмите фиксатор колодки жгута проводов электромагнитного клапана из­менения фаз газораспределения со сторо­ны распределительного вала впускных клапанов...

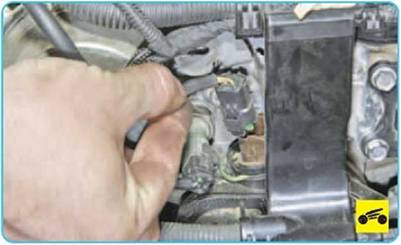

19.     ...и отсоедините колодку от клапана. Аналогично отсоедините колодку жгута проводов от электромагнитного клапана со стороны распределительного вала выпу­скных клапанов.

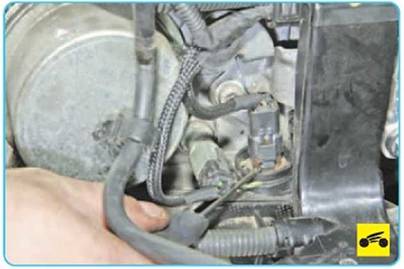

20.     Сожмите фиксаторы колодки жгута проводов электропривода механизма ре­гулирования высоты подъема впускных клапанов...

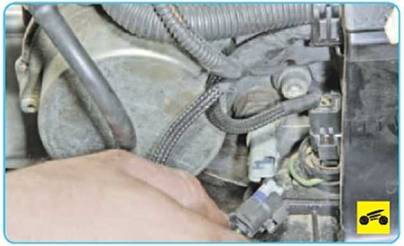

21.     ...и отсоедините колодку от электро­привода.

22.     Снимите выпускной коллектор (см. «Снятие и установка катколлектора и замена его прокладки», с. 119).

23.     Снимите крышку головки блока ци­линдров (см. «Замена прокладок крышки головки блока цилиндров», с. 87).

24.     Снимите цепь привода газораспре­делительного механизма (см. «Снятие и ус­тановка цепи привода газораспредели­тельного механизма», с. 81).

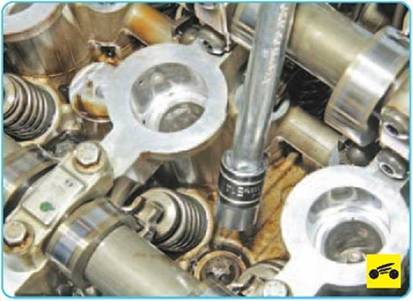

25.     Ослабьте затяжку тринадцати болтов крепления головки блока цилиндров в по­рядке, указанном на рис. 5.12, а затем окончательно выверните болты крепления головки блока и выньте их.

26.     Снимите головку с блока цилиндров.

27.     Снимите прокладку головки блока цилиндров.

28.     Осмотрите привапочные поверхности головки и блока цилиндров. Удалите с них остатки старой прокладки растворителем.

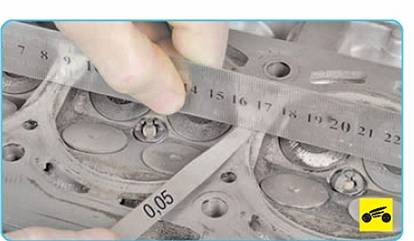

29.     Проверьте головку блока на отсутст­вие коробления. Для этого поставьте ли­нейку ребром на поверхность головки сна­чала посередине вдоль...



 30.     ...затем по диагонали и щупом из­мерьте зазор между поверхностью головки и линейкой. Замените головку блока ци­линдров, если зазор больше 0,05 мм.



Новую прокладку головки блока цилиндров извлекайте из упаковки только непосредст­венно перед установкой. Обращайтесь с но­вой прокладкой очень аккуратно: ее повреж­дение в дальнейшем приведет к нарушению герметичности соединения.

31.     Установите на блок цилиндров новую прокладку так, чтобы поверхность, на кото­рую нанесена ее маркировка, была обра­щена вверх.

32.     Установите головку блока цилиндров в последовательности, обратной снятию, с учетом следующего:

-     удалите из резьбовых отверстий под болты крепления головки блока цилиндров масло или охлаждающую жидкость, попав­шие туда при снятии головки;

-            обязательно установите новую про­кладку и болты крепления головки блока цилиндров, повторное использование про­кладки и болтов не допускается;

-            смажьте болты моторным маслом;

33.  Установите все детали в порядке, об­ратном снятию.

34.  Залейте масло в систему смазки дви­гателя (см. «Замена масла в двигателе и масляного фильтра», с. 97).

35.  Залейте охлаждающую жидкость в систему охлаждения двигателя (см. «За­мена охлаждающей жидкости», с. 101).

36.  Пустите двигатель, убедитесь в отсут­ствии течи масла и охлаждающей жидкости.
