Peugeot 308. СНЯТИЕ И УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ ДВИГАТЕЛЯ



Работа по снятию и установке распределительных валов требует высокой квалифика­ции исполнителя, специальных инструмен­тов, снятия большого количества узлов двигателя, поэтому проводить ее рекомендуем на станциях технического обслуживания официального дилера.

Вам потребуются: все инструменты для снятия цепи привода газораспреде­лительного механизма (см. «Снятие и установка цепи привода газораспре­делительного механизма», с, 81), тор­цовая головка «на 8», ключ TORX ТЗО, ключ «на 27», ключ-шестигранник «на 4».

1.    Установите автомобиль на подъемник.

2.    Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

3.    Снимите брызговик двигателя (см. «Снятие и установка брызговика двигате­ля», с. 72).

4.    Снимите правое переднее колесо и подкрылок (см. «Снятие и установка под­крылков и брызговиков колес», с. 242).

5.    Снимите воздушный фильтр (см. «Сня­тие и установка воздушного фильтра», с. 109).

6.   Снимите крышку головки блока цилин­дров (см. «Замена прокладок крышки голо­вки блока цилиндров», с. 87).

7.   Установите коленчатый вал двигателя в сервисное положение (см. «Установка ко­ленчатого вала двигателя в сервисное по­ложение», с. 80).

8.   Снимите вакуумный насос (см. «Снятие и установка вакуумного насоса», с. 183).

ПРИМЕЧАНИЕ

Далее демонтаж распределительных валов двигателя для наглядности показано на сня­том двигателе.





9.   Выверните два болта крепления успоко­ителя цепи привода газораспределительно­го механизма к головке блока цилиндров...





10. ...и снимите успокоитель.

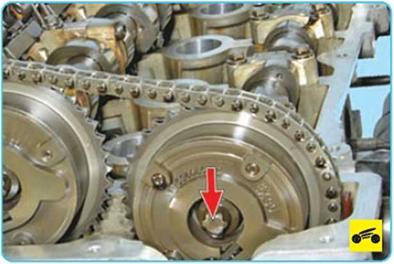

11.  Для снятия распределительного ва­ла выпускных клапанов выверните болт крепления механизма изменения фаз газо­распределения к распределительному валу и отведите механизм с цепью в сторону.





12.    Выверните болты крепления крышек распределительного вала в порядке, ука­занном на рис. 5.7, и снимите крышки.

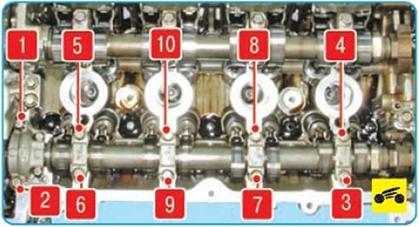

Рис. 5.7. Порядок выворачивания болтов крепления крышек распределительного вала выпускных клапанов





13.    Снимите приспособление для фикса­ции валов и распределительный вал выпу­скных клапанов.

ПРИМЕЧАНИЕ

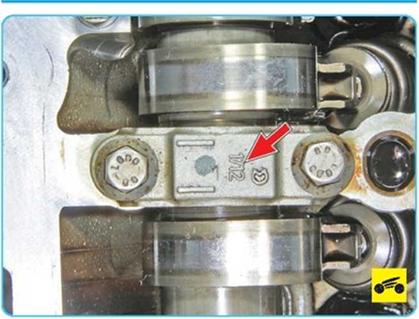

Крышки распределительных валов обраба­тывают совместно с постелями в головке блока цилиндров, поэтому их нельзя обезли­чивать. На крышки нанесены клеймением их порядковые номера. Устанавливайте крышки подшипников в строгом соответст­вии с нанесенной на них маркировкой, при-

чем две риски, выполненные на крышке в ли­тье, должны быть направлены к наружной стороне двигателя.

14.   Установите распределительный вал 1 (рис. 5.8) выпускных клапанов и крышки 2 крепления, не затягивая болты крепления крышек.

15.   Установите приспособление 6 для ус­тановки распределительных валов и ос­лабьте фиксаторы 3.

16.   Поверните распределительный вал 1 по часовой стрелке за шестигранник 5 око­ло задающего кольца датчика положения распределительного вала примерно на 30° так, чтобы кулачок А был сориентирован вверх под углом 30°. Затяните фиксаторы 3 приспособления и закрепите вал в посте­лях головки блока цилиндров.

17.   Затяните болты крепления крышек подшипников распределительного вала в порядке, указанном на рис. 5.9. После­дующую сборку проводите в обратном порядке.

Рис. 5.9. Порядок затяжки болтов крепления крышек подшипников распределительного вала выпускных клапанов





1.  Для снятия распределительного ва­ла впускных клапанов выполните пп. 1-13 данного подраздела.




Рис. 5.8. Порядок установки распределительного вала выпускных клапанов: 1 - распределительный вал выпуск­ных клапанов; 2 - крайние крышки подшипников распределительного вала; 3 - фиксатор крепления приспособления; 4 - средние крышки подшипников распределительного вала; 5 - шестигранник; б - приспособление для установки распределительных валов; 7 - передняя крышка подшипника распределительного вала; А - кулачок

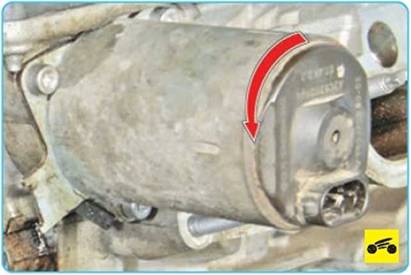

2.   Поднимите зубчатый сектор эксцентри­кового вала механизма регулировки высоты подъема клапанов, вращая против часовой стрелки ключом-шестигранником «на 4».







3.     Поверните распределительный вал впускных клапанов за шестигранник Б около задающего сектора датчика положения рас­пределительного вала против часовой стрелки примерно на 30°, при этом кулачок А распределительного вала должен накло­ниться примерно на 30°.

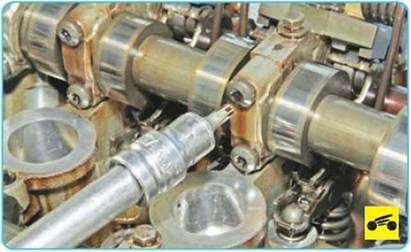

4.     Выверните болты крепления крышек подшипников распределительного вала впускных клапанов в порядке, указанном на рис. 5.10, снимите крышки и распреде­лительный вал.




Рис. 5.10. Порядок выворачивания болтов крепления крышек подшипников распределительного вала впу­скных клапанов

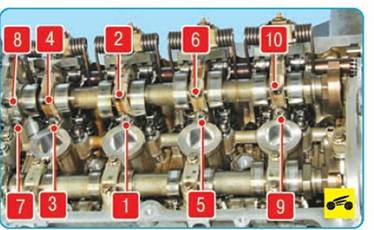

Рис. 5.11. Порядок затяжки болтов крепления кры­шек подшипников распределительного вала впуск­ных клапанов










5.    Установите распределительный вал впускных клапанов и все детали в порядке, обратном снятию. Болты крепления крышек распределительного вала затяните в после­довательности, указанной на рис.5.11.

6.
Проверьте и отрегулируйте фазы газо­распределения (см. «Установка коленчато­го вала двигателя в сервисное положение», с. 80).
