Болты крепления крышки головки блока цилиндров

8 (0,8)

Болты крепления головки блока цилиндров

25 (2,5)

(затем довернуть три раза на 60”)

Гайки крепления катколлектора

22 (2,2)

Гайки крепления приемной трубы системы выпуска отработавших газов

20 (2,0)

Болты крепления крышек подшипников рас­

8 (0,8)

пределительных валов

Болты крепления направляющих цепи привода газораспределительного механизма:

направляющая со стороны натяжителя цепи

20 (2,0)

остальные направляющие

8 (0,8)

Болты крепления натяжного ролика ремня привода вспомогательных агрегатов:

М8

20 (2,0)

М10

55 (5,5)

Болты крепления зубчатых шкивов распреде­

50 (5,0) (затем довернуть на 60")

лительных валов

Болты крепления крышки цепи привода газо­распределительного механизма:

Мб

8 (0,8)

М10

35 (3,5)

Заглушка отверстия для доступа к натяжителю це­пи привода газораспределительного механизма

50 (5,0)

Гайки и болты крепления впускной трубы

25 (2,5)

Болты крепления маховика

35 (3,5)(затем довернуть на 30")

Болты крепления масляного картера к двигателю

10(1,0)

Болты крепления масляного картера к короб­

40 (4,0)

ке передач

Пробка сливного отверстия масляного картера

10(1,0)

Болт крепления фланца шкива

150 (15,0) (затем довернуть на 45’)

коленчатого вала

Болты крепления шкива коленчатого вала

8 (0,8)

Болты крепления водяного насоса

35 (3,5)

Болты крепления рамы крышек коренных под­

шипников:

М8

25 (2,5)(затем довернуть на 60")

Мб

10 (1,0)(затем довернуть на 60")

Болты крепления крышек шатунных подшипников

13 (1,3)(затем довернуть на 60' и на 15‘)

Болты крепления масляного насоса

8 (0,8)

Болты крепления масляного фильтра

20 (2,0)

Крышка масляного фильтра

11 (1,1)

Свечи зажигания

25 (2,5)

Болты крепления левой опоры подвески сило­

вого агрегата*:

крепление несущего кронштейна к адаптеру

55 (5,5)

крепление опоры к кронштейну

55 (5,5)

крепление опоры к кузову

20 (2,0)

крепление кронштейна к адаптеру

35 (3,5)

Болт крепления передней опоры подвески си­лового агрегата к кузову*

55 (5,5)

Болты крепления задней опоры подвески си­лового агрегата*:

крепление опоры к кронштейну

55 (5,5)

крепление опоры к подрамнику крепление кронштейна к картеру коробки

55 (5,5) 60 (6,0)

передач

Болты крепления правой опоры подвески си­лового агрегата*:

крепление опоры к кронштейну

55 (5,5)

крепление опоры к кузову

35 (3,5)

Болты крепления кронштейна правой опоры подвески силового агрегата к блоку цилиндров

50 (5,0)

Болты крепления крышки головки блока ци­линдров

8 (0,8)

Болты крепления головки блока цилиндров

25 (2,5) (затем довернуть два раза на 90" и один раз на 45")

Гайки крепления катколлектора

22 (2,2)

Гайки крепления приемной трубы системы выпуска отработавших газов

20 (2,0)

Болты крепления крышек подшипников рас­пределительных валов

8 (0,8)

Болт крепления натяжного ролика ремня при­вода газораспределительного механизма

20 (2,0)

Болт крепления промежуточного ролика ремня привода газораспределительного механизма

25 (2,5)

Болты крепления зубчатых шкивов распреде­лительных валов

50 (5,0)(затем довернуть на 60‘ и на 15")

Болты крепления верхних крышек ремня при­вода газораспределительного механизма

8 (0,8)

Болты крепления нижних крышек ремня при­вода газораспределительного механизма

6 (0,6)

Гайки и болты крепления впускной трубы Болты крепления маховика

22 (2,2)

65 (6,5)(затем довернуть на 30')

Болты крепления масляного картера к двигателю

10(1,0)

Болты крепления масляного картера к коробке передач

40 (4,0)

Пробка сливного отверстия масляного картера

14(1,4)

Болты крепления шкива коленчатого вала

95 (9,5)(затем довернуть на 30" и на 15")

Болты крепления крышек шатунных подшип­ников

35 (3,5)(затем довернуть на 45' и на 15")

Болты крепления крышек коренных подшипников

50 (5,0) (затем довернуть на 45" и на 15”)

Болты крепления масляного насоса

20 (2,0)

Болты крепления масляного фильтра

20 (2,0)

Крышка масляного фильтра

11(1,1)

Болт крепления натяжителя ремня привода вспомогательных агрегатов

50 (5,0)

Свечи зажигания

25 (2,5)

Болты крепления кронштейна правой опоры подвески силового агрегата: к блоку цилиндров к головке блока цилиндров

20 (0,2) 18(1,8)

Двигатель Z 18 ХЕР

Болты крепления крышки головки блока ци­линдров

8 (0,8)

Болты крепления головки блока цилиндров

25 (2,5)(затем довернуть три раза на 90" и один раз на 45")

Болты и гайки крепления катколлектора

20 (2,0)

Гайки крепления приемной трубы системы выпуска отработавших газов

20 (2,0)

Болты крепления крышек подшипников рас­пределительных валов

10(1,0)

Болт крепления натяжного ролика ремня при­вода газораспределительного механизма

20 (2,0)

Болты крепления промежуточных роликов ремня привода газораспределительного механизма

25 (2,5)

Болты крепления зубчатых шкивов распреде­лительных валов

50 (5,0)(затем довернуть на 60' и на 15')

Болты крепления передних крышек ремня привода газораспределительного механизма

4 (0,4)

Болты крепления задней крышки ремня при­вода газораспределительного механизма

6 (0,6)

Болты крепления впускной трубы

20 (2,0)

Болты крепления маховика

65 (6,5)(затем довернуть на 30')

Болты крепления масляного картера к двигателю

10(1,0)

Болты крепления масляного картера к коробке передач

40 (4,0)

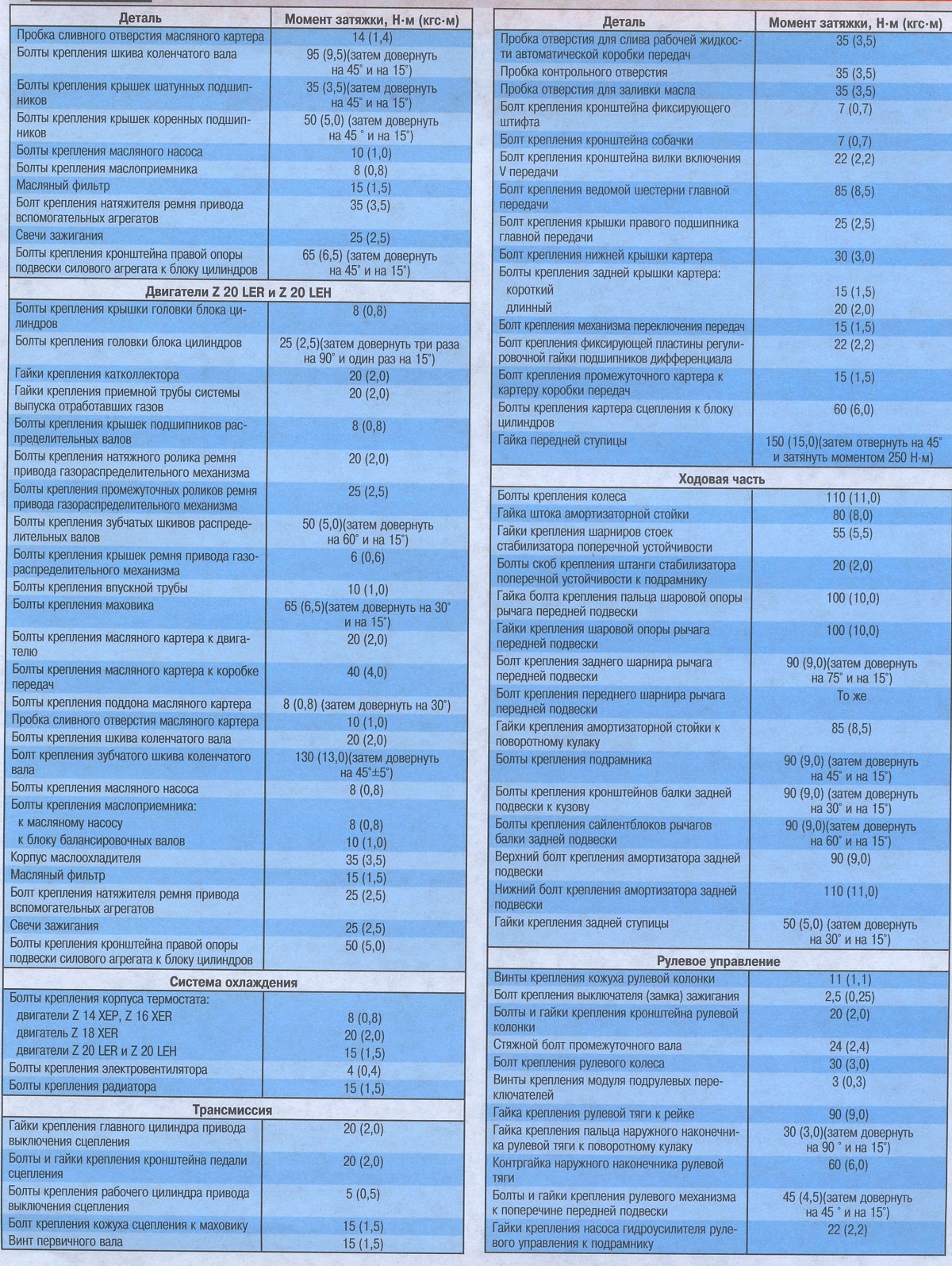

Деталь

Момент затяжки, Н-м (кгс-м)

Пробка сливного отверстия масляного картера

14(1,4)

Болты крепления шкива коленчатого вала

95 (9,5)(затем довернуть на 45' и на 15”)

Болты крепления крышек шатунных подшип­ников

35 (3,5)(затем довернуть на 45” и на 15”)

Болты крепления крышек коренных подшип­ников

50 (5,0)(затем довернуть на 45' и на 15”)

Болты крепления масляного насоса

10(1,0)

Болты крепления маслоприемника

8 (0,8)

Масляный фильтр

15(1,5)

Болт крепления натяжителя ремня привода вспомогательных агрегатов

35 (3,5)

Свечи зажигания

25 (2,5)

Болты крепления кронштейна правой опоры подвески силового агрегата к блоку цилиндров

65 (6,5) (затем довернуть на 45” и на 15')

Двигатели Z 20 LER и Z 20 LEH

Болты крепления крышки головки блока ци­линдров

8 (0,8)

Болты крепления головки блока цилиндров

25 (2,5)(затем довернуть три раза на 90' и один раз на 15")

Гайки крепления катколлектора

20 (2,0)

Гайки крепления приемной трубы системы выпуска отработавших газов

20 (2,0)

Болты крепления крышек подшипников рас­пределительных валов

8 (0,8)

Болты крепления натяжного ролика ремня привода газораспределительного механизма

20 (2,0)

Болты крепления промежуточных роликов ремня привода газораспределительного механизма

25 (2,5)

Болты крепления зубчатых шкивов распреде­лительных валов

50 (5,0)(затем довернуть на 60° и на 15”)

Болты крепления крышек ремня привода газо­распределительного механизма

6 (0,6)

Болты крепления впускной трубы

10(1,0)

Болты крепления маховика

65 (6,5)(затем довернуть на 30" и на 15")

Болты крепления масляного картера к двига­телю

20 (2,0)

Болты крепления масляного картера к коробке передач

40 (4,0)

Болты крепления поддона масляного картера

8 (0,8) (затем довернуть на 30")

Пробка сливного отверстия масляного картера

10(1,0)

Болты крепления шкива коленчатого вала

20 (2,0)

Болт крепления зубчатого шкива коленчатого вала

130 (13,0)(затем довернуть на 45°±5”)

Болты крепления масляного насоса

8 (0,8)

Болты крепления маслоприемника: к масляному насосу к блоку балансировочных валов

8 (0,8) 10(1,0)

Корпус маслоохладителя

35 (3,5)

Масляный фильтр

15(1,5)

Болт крепления натяжителя ремня привода вспомогательных агрегатов

25 (2,5)

Свечи зажигания

25 (2,5)

Болты крепления кронштейна правой опоры подвески силового агрегата к блоку цилиндров

50 (5,0)

Система охлаждения

Болты крепления корпуса термостата: двигатели Z 14 ХЕР, Z 16XER двигатель Z 18XER двигатели Z 20 LER и Z 20 LEH

8 (0,8) 20 (2,0) 15(1,5)

Болты крепления электровентилятора

4 (0,4)

Болты крепления радиатора

15(1,5)

Трансмиссия

Гайки крепления главного цилиндра привода выключения сцепления

20 (2,0)

Болты и гайки крепления кронштейна педали сцепления

20 (2,0)

Болты крепления рабочего цилиндра привода выключения сцепления

5 (0,5)

Болт крепления кожуха сцепления к маховику

15(1,5)

Винт первичного вала

15(1,5)

Деталь

Момент затяжки, Н-м (кгс-м)

Пробка отверстия для слива рабочей жидкос­ти автоматической коробки передач

35 (3,5)

Пробка контрольного отверстия

35 (3,5)

Пробка отверстия для заливки масла

35 (3,5)

Болт крепления кронштейна фиксирующего штифта

7(0,7)

Болт крепления кронштейна собачки

7(0,7)

Болт крепления кронштейна вилки включения V передачи

22 (2,2)

Болт крепления ведомой шестерни главной передачи

85 (8,5)

Болт крепления крышки правого подшипника главной передачи

25 (2,5)

Болт крепления нижней крышки картера

30 (3,0)

Болты крепления задней крышки картера: короткий длинный

15(1,5) 20 (2,0)

Болт крепления механизма переключения передач

15(1,5)

Болт крепления фиксирующей пластины регули­ровочной гайки подшипников дифференциала

22 (2,2)

Болт крепления промежуточного картера к картеру коробки передач

15(1,5)

Болты крепления картера сцепления к блоку цилиндров

60 (6,0)

Гайка передней ступицы

150 (15,0)(затем отвернуть на 45' и затянуть моментом 250 Н-м)

Ходовая часть

Болты крепления колеса

110(11,0)

Гайка штока амортизаторной стойки

80 (8,0)

Гайки крепления шарниров стоек стабилизатора поперечной устойчивости

55 (5,5)

Болты скоб крепления штанги стабилизатора поперечной устойчивости к подрамнику

20 (2,0)

Гайка болта крепления пальца шаровой опоры рычага передней подвески

100(10,0)

Гайки крепления шаровой опоры рычага передней подвески

100(10,0)

Болт крепления заднего шарнира рычага передней подвески

90 (9,0)(затем довернуть на 75’ и на 15")

Болт крепления переднего шарнира рычага передней подвески

То же

Гайки крепления амортизаторной стойки к поворотному кулаку

85 (8,5)

Болты крепления подрамника

90 (9,0) (затем довернуть на 45' и на 15")

Болты крепления кронштейнов балки задней подвески к кузову

90 (9,0) (затем довернуть на 30° и на 15°)

Болты крепления сайлентблоков рычагов балки задней подвески

90 (9,0)(затем довернуть на 60° и на 15°)

Верхний болт крепления амортизатора задней подвески

90 (9,0)

Нижний болт крепления амортизатора задней подвески

110(11,0)

Гайки крепления задней ступицы

50 (5,0) (затем довернуть на 30° и на 15°)

Рулевое управление

Винты крепления кожуха рулевой колонки

11 (1,1)

Болт крепления выключателя (замка) зажигания

2,5 (0,25)

Болты и гайки крепления кронштейна рулевой колонки

20 (2,0)

Стяжной болт промежуточного вала

24 (2,4)

Болт крепления рулевого колеса

30 (3,0)

Винты крепления модуля подрулевых пере­ключателей

3 (0,3)

Гайка крепления рулевой тяги к рейке

90 (9,0)

Гайка крепления пальца наружного наконечни­ка рулевой тяги к поворотному кулаку

30 (3,0)(затем довернуть на 90 ° и на 15')

Контргайка наружного наконечника рулевой тяги

60 (6,0)

Болты и гайки крепления рулевого механизма к поперечине передней подвески

45 (4,5)(затем довернуть на 45 ° и на 15")

Гайки крепления насоса гидроусилителя руле­вого управления к подрамнику

22 (2,2)

Деталь

| Момент затяжки, Н-м (кгс-м)

Тормозная система

Болт крепления суппорта дискового тормоз­ного механизма:

переднего суппорта

28 (2,8)

заднего суппорта

25 (2,5)

Направляющий палец суппорта

100(10,0)

Винт крепления тормозного диска к фланцу передней ступицы

7(0,7)

Винт крепления тормозного диска к фланцу задней ступицы

4 (0,4)

Болт-штуцер крепления наконечника тормоз­ного шланга к рабочему цилиндру

40 (4,0)

Штуцер тормозного трубопровода

14(1,4)

Клапан для удаления воздуха

10(1,0)

Гайка крепления главного тормозного цилинд­ра к вакуумному усилителю

16(1,6)

Гайки крепления вакуумного усилителя к кронштейну

20 (2,0)

Болты крепления кронштейна гидроэлектрон­ного блока антиблокировочной системы тор­мозов к кузову

8 (0,8)

Болты и гайки крепления кронштейна педали к передней панели кузова

20 (2,0)

Гайки крепления рычага стояночного тормоза

8 (0,8)

Электрооборудование

Болты клемм проводов аккумуляторной батареи

12(1,2)

Гайка прижимной пластины крепления аккуму­ляторной батареи

8 (0,8)

Болты крепления генератора двигателей Z 14 ХЕР, Z 16 XER

35 (3,5)

Болты крепления генератора двигателя Z18XER:

верхний

25 (2,5)

нижнии

20 (2,0)

Деталь

Момент затяжки, Н-м (кгс-м)

Болты крепления опоры генератора двигате­лей Z 20 LER и Z 20 LEH

35 (3,5)

Болты крепления стартера двигателей Z 14 ХЕР, Z16XER

25 (2,5)

Болт крепления стартера двигателя Z 18 XER

25 (2,5)

Гайка крепления стартера двигателя Z 18 XER

40 (4,0)

Верхний болт крепления стартера двигателей Z 20 LER и Z 20 LEH

40 (4,0)

Нижний болт крепления стартера двигателей Z 20 LER и Z 20 LEH

45 (4,5)

Болты крепления модуля зажигания

8 (0,8)

Выключатель света заднего хода

20 (2,0)

Датчик концентрации кислорода в отработав­ших газах

40 (4,0)

Гайка крепления рычага стеклоочистителя ве­

17(1,7)

трового окна

Гайка крепления рычага стеклоочистителя ок­

9 (0,9)

на двери задка

Болты крепления трапеции стеклоочистителя

9 (0,9)

Кузов

Болты крепления ремней безопасности:

к средним стоикам

35 (3,5)

к передним сиденьям

20 (2,0)

Болты крепления переднего сиденья

35 (3,5)

Болты крепления заднего сиденья

20 (2,0)

Болты крепления усилителя переднего и заднего бамперов

20 (2,0)

Болты крепления переднего крыла

8 (0,8)

Болты крепления капота к петлям

20 (2,0)

Болты крепления двери задка

25 (2,5)

Болты крепления боковых дверей к петлям

20 (2,0)

Болты крепления замков дверей

8 (0,8)

Болты крепления защелок замков дверей

20 (2,0)

Болты крепления наружных зеркал заднего вида

5 (0,5)
